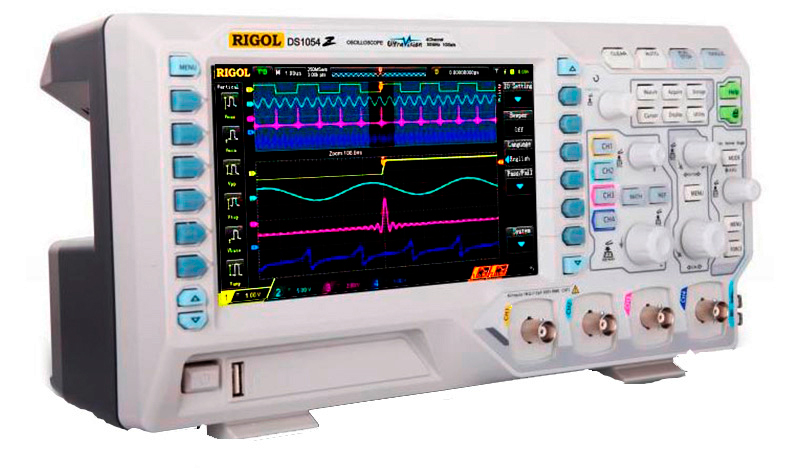

RIGOL DS1054Z бюджетная модель цифрового запоминающего осциллографа реального времени с большим 7- ми дюймовым (17.78 мм) по диагонали цветным экраном.
Прибор RIGOL DS1054Z - это 4-х канальный (4 аналоговых входных канала) запоминающий цифровой осциллограф c полосой пропускания до 50 МГц, с максимальной частотой дискретизации в режиме реального времени до 1 Гвыб/cек ( при работе 1 канала, 500 Мвыб./cек при работе 2-х каналов и 250 Мвыб./cек - при работе 3-х или 4-х каналов), с максимальной скоростью запоминания до 30 000 осциллограмм в секунду (имеется опциональная возможность для увеличения скорости захвата до 60 000 кадров в секунду) и с глубиной памяти 6М точек на канал (при работе 3-х или 4-х каналов, 12 М точек при работе 2-х каналов и 24 М точек при работе 1-го канала)..
Для аналого-цифрового преобразования в осциллографе RIGOL DS1054Z применен АЦП с разрешением 8 бит.
Современный цветной LCD экран высокого разрешения увеличенного размера в 7 дюймов по диагонали (против 5.5 дюйма у моделей серии RIGOL DS1000B, RIGOL DS1000C, RIGOL DS1000D, RIGOL DS1000E) существенно улучшает пользовательские характеристики прибора RIGOL DS1054Z и позволяет применять его при разработке и ремонте самой современной электронной аппаратуры, включая средства связи 4 го поколения и системы автомобильной радиолокации.
Традиционные достоинства осциллографов торговой марки "RIGOL", такие как, компактный дизайн, малые габариты, большое количество встроенных функций для измерения параметров сигналов, присутствуют и в модели RIGOL DS1074Z Plus.
Использование в бюджетных осциллографе RIGOL DS1054Z уникальной инновационной разработки для отображения формы сигнала "UltraVision", ранее применявшейся в более дорогих и продвинутых моделях серии RIGOL DS4000 и RIGOL DS6000, существенно повышают привлекательность этого ряда приборов.
("UltraVision" - это уникальная технология экранного представления формы и математической обработки данных по оцифровке входного сигнала, которая позволяет получить на отображаемой картинке сигнал с 256-ю градациями яркости и обеспечивает систему фильтрации шумов в реальном времени).
Технические характеристики осциллограф RIGOL DS1054Z
|
Характеристика |
Значение |
|
|
|
Полоса пропускания |
50 MГц |
|
|
|
Режим дискретизации |
Реальное время |
|
|
|
Количество каналов |
4 |
|
|
|
Регистрация |
Режим |
Обычный |
|
|
Макс. дискретизация (реальное время) |
1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) |
|
|
|
Вход |
Связь по входу |
открытый, закрытый, земля |
|
|
Входной импеданс |
1 MΩ±1% || 15 пФ ±3 пФ |
|
|
|
Учет ослабления пробников |
0,01х-1000х с шагом 1-2-5 |
|
|
|
Максимальное входное напряжение |
300 Вскз CAT I, 100 Вскз CAT II |
|
|
|
Ограничение полосы пропускания |
20 МГц, полный диапазон |
|
|
|
Параметры |
Скорость захвата осциллограмм |
30000 осц./сек |
|
|
Интерполяция |
(sin x)/x |
|
|
|
Глубина записи |
Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М |
|
|
|
Коэффициент развертки |
5 нс/дел ~ 50 с/дел, с шагом 1~2~5 |
|
|
|
|
|||
|
Погрешность временной базы |
≤±25 ppm |
|
|
|
Максимальная задержка |
Пред-запуск: ≥ 1 ширины экрана |
|
|
|
Режимы |
Y-T, X-Y, самописец, задержка |
|
|
|
Параметры вертикальной системы |
Вертикальное разрешение |
8 бит |
|
|
Вертикальное отклонение |
1 мВ/дел ~ 10 В/дел |
|
|
|
Диапазон смещения |
±2 В (1 мВ/дел ~ 499 мВ/дел), |
|
|
|
Полоса пропускания для аналогового периодического сигнала |
DC ~ 50 МГц |
|
|
|
Полоса пропускания для однократного сигнала |
DC ~ 50 МГц |
|
|
|
Низкочастотный предел |
≤5 Гц ( на входе BNC) |
|
|
|
Время нарастания |
≤7 нс (типичное) |
|
|
|
Погрешность коэф.усиления |
<10 мВ: ±4% от полной шкалы |
|
|
|
Погрешность смещения |
±0,1 дел ±2 мВ ±1%смещения |
|
|
|
Изоляция между каналами |
≥40 дБ |
|
|
|
Измерения |
Курсорные |
ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
|
|
Автоматические |
Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ |
|
|
|
Отображение |
5 измерений одновременно |
|
|
|
Статистика |
Среднее, максимальное, минимальное, девиация, количество измерений |
|
|
|
Частотомер |
встроенный, 6 разрядов |
|
|
|
Математические операции |
A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs |
|
|
|
FFT окна |
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник |
|
|
|
Шкала для FFT окна |
dB/dBm, Vrms |
|
|
|
Количество шин для декодирования |
2 |
|
|
|
Декодирование |
Parallel, RS-232/UART, I²C , SPI |
|
|
Система запуска
|
Характеристики |
Значене |
|
|
Диапазон уровня запуска |
Внутренний |
±5 делений от центра экрана |
|
Режим запуска |
Авто, обычный, одиночный |
|
|
Фильтрация |
Срез ФВЧ (75 кГц), ФНЧ (75 кГц) |
|
|
Блокировка уровня запуска |
16 нс ~ 10 с |
|
|
Чувствительность триггера |
1 дел (< 5 мВ); 0,3 дел (>5 мВ) |
|
|
Запуск по фронту |
нарастающий, спадающий, нарастающий & спадающий |
|
|
Запуск по длительности импульса |
условие запуска |
положительная полярность импульса: >, <, = |
|
диапазон установок |
8 нс ~ 10 с |
|
|
Запуск по ранту |
условие запуска |
положительная или отрицательная полярность: >, <, внутри диапазона <> |
|
диапазон установок |
8 нс ~ 4 с |
|
|
Запуск по окну |
Фронт |
нарастающий, спадающий, нарастающий & спадающий |
|
Позиция запуска |
Вход, выход, время |
|
|
Ширина окна (время) |
8 нс ~ 4 с |
|
|
Запуск по N фронту |
Тип фронта |
нарастающий, спадающий |
|
Время |
16 нс ~ 10 с |
|
|
Номер фронта |
1 ~ 65535 |
|
|
Скорость нарастания (Slope) |
Скорость сигнала |
положительная или отрицательная полярность: >, <, внутри диапазона <> |
|
Условие запуска |
8 нс ~ 10 с |
|
|
Запуск по видеосигналу |
Cистема |
NTSC, PAL и SECAM |
|
Cтандарт |
480P, 576P HDTV |
|
|
Запуск по шаблону |
Установка шаблона |
H, L, X, нарастающий фронт, спадающий фронт |
|
Запуск по задержке |
Фронт |
нарастающий, спадающий |
|
Условие задержки |
>, <, внутри интервала<>, вне интервала >< |
|
|
Длительность задержки |
8 нс ~ 10 с |
|
|
Запуск по истечении времени (TimeOut) |
Фронт |
нарастающий, спадающий, нарастающий & спадающий |
|
Установка времени |
16 нс ~ 10 с |
|
|
Запуск по длительности события |
Установка |
H, L, X |
|
Условие запуска |
>, <, внутри интервала <> |
|
|
Длительность |
8 нс ~ 10 с |
|
|
Запуск Установка / Удержание (Setup / Hold) |
Фронт |
нарастающий, спадающий |
|
Установка |
H, L |
|
|
Время установки |
8 нс ~ 1 с |
|
|
Время удержания |
8 нс ~ 1 с |
|
|
RS-232 / UART запуск |
Полярность |
положительная, инвентированая |
|
Условие запуска |
Start, Error, Check Error, Data |
|
|
Скорость |
2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User |
|
|
Разрядность |
5 bit, 6 bit, 7 bit, 8 bit |
|
|
I²C запуск |
Условие запуска |
Start, Restart, Stop, Missing Ack, Address, Data, A&D |
|
Разрядность адреса |
7 бит, 8 бит, 10 бит |
|
|
Диапазон |
от 0x0 до 0x7F, от 0x0 до 0xFF, от 0x0 до 0x3FF |
|
|
Длина |
1 ~ 5 байт |
|
|
SPI запуск |
Условие |
TimeOut |
|
Значение удержания |
16 нс ~ 10 нс |
|
|
Разрядность |
4 бит ~ 32 бит |
|
|
Установка |
H, L, X |
|
Другие технические характеристики
Дисплей
Тип дисплея: диагональ 7” , ЖК, TFT матрица ;
Разрешение дисплея: 800 (по горизонтали) × 480 (по вертикали) точек;
Количество цветовых оттенков: 160 000 ;
Послесвечение: мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно;
Тип отображения: векторный, точками ;
Выход для компенсации пробника
Выходное напряжение (типичное): амплитуда 3 Вп-п ;
Частота (типичное): Меандр 1 кГц ;
Интерфейс
Стандартный USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail)
Питание
Напряжение 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность <50 Вт
предохранитель 2 A, T тип, 250 В
Массо-габаритные параметры
Габаритные размеры 323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г)
Вес Около 3,2 кг±0,2 кг (3,8 кг ±0,5 кг с упаковкой)
Стандартная комплектация
осциллограф
осциллографические щупы – 4 шт. пассивных (150 МГц)
сетевой кабель
USB кабель для подключения к ПК
краткое руководство по эксплуатации
Дополнительная комплектация
комплект для монтажа в стойку: RM-DS1000Z ;
адаптер: ;USB-GPIB
пассивный пробник: PVP2350 ;
высоковольтный пробник: RP1300H ;
высоковольтный пробник: RP1050H ;
токовый пробник: RP1001C;
токовый пробник: RP1002C ;
токовый пробник: RP1003C;
токовый пробник: ;RP1004C ;
токовый пробник: RP1005C ;
блок питания для токовых пробников: RP1000P ;
дифференциальный высоковольтный пробник: RP1025D ;
дифференциальный высоковольтный пробник: RP1050D ;
дифференциальный высоковольтный пробник: ;RP1100D
адаптер: 50 Ом RT50J .
|
Количество каналов
|
4 |
|
Частота дискретизации на канал
|
250 МГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
50 МГц |
|
Интерфейс
|
LAN, USB |
|
Максимальная частота дискретизации
|
1 ГГц |
|
Скорость захвата осциллограмм
|
30 000 осц/с |
|
Масса, кг
|
3,2 |
