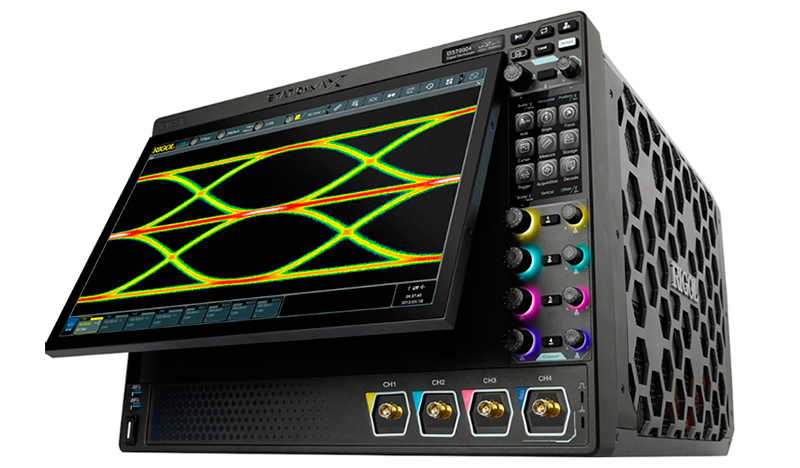

RIGOL DS70304 запоминающий осциллограф класса HighEnd полоса 3 ГГц

Характеристика

Значение

Полоса пропускания

  50 Ом

    3 ГГц

  1 МОм

   500 МГц

Режим дискретизации

Реальное время

Количество каналов

4 аналоговых + вход внешней синхронизации

Макс. скорость захвата осциллограмм

≥1000000 осц./с

Регистрация

Режим

Обычный
Пиковый детектор: 200 пс
Усреднение (2, 4, 8, 16…65536 выборок)
Высокое разрешение: 9 - 16 бит

Максимальная дискретизация (реальное время)

20 Гвыб/с (10 Гвыб/с - два канала/все каналы)

Глубина записи

Штатно: 500 М точек
Опция: 2000 М точек (один канал включен), 1000 М точек (два канала/все каналы включены)

Параметры вертикальной системы

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MОм ± 1% || 17 пФ ± 3 пФ , 50 Ом ± 2,5%

Учет ослабления пробников

0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X

Определение пробников

автоматическое определение пробников Rigol

Максимальное входное напряжение

1 МОм

30 Вскз или ±40 Вмакс (DC + Vпик)

50 Ом

5 Вскз

Вертикальное разрешение

8 бит
9 - 16 бит (выбираемое) режим высокого разрешения

Вертикальное отклонение

1 МОм

1 мВ/дел ~ 10 В/дел

50 Ом

1 мВ/дел ~ 1 В/дел

Диапазон смещения

1 МОм

±1 В (1 мВ/дел ~ 50 мВ/дел)
±30 В (51 мВ/дел ~260 мВ/дел)
±100 В (265 мВ/дел ~ 10 В/дел )

50 Ом

±1 В (1 мВ/дел ~ 100 мВ/дел)
±4 В (102 мВ/дел ~1 В/дел)

Динамический диапазон

±5 дел (8 бит)

Ограничение полосы пропускания

1 МОм

20 МГц, 250 МГц

50 Ом

20 МГц, 250 МГц, 1 ГГц или 2 ГГц

Погрешность коэффициента усиления

±2% от полной шкалы

Погрешность смещения

<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения

ESD защита

±8 кВ (на входе BNC)

Изоляция между каналами

≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц)

Параметры
горизонтальной системы

Коэффициент развертки

100 пс/дел ~ 1000 с/дел

Временное разрешение

0,5 пс

Погрешность временной баз

±0,5 ppm ± 1 ppm/год

Максимальная задержка

Пред-запуск: ≥ 1/2 ширины экрана
Пост-запуск: 1 с....100 дел

Диапазон коррекции смещения между каналами

±100 нс

Режимы

Y-T, X-Y, самописец (≥200 мс/дел), сканирование (≥50 мс/дел)

Вертикальное разрешение

Полоса (разрешение)

20 Гвыб/сек

2 ГГц (9 бит)
1 ГГц (10 бит)
500 МГц (12 бит)
200 МГц (14 бит)
75 МГц (16 бит)

10 Гвыб/сек

1 ГГц (9 бит)
500 МГц (10 бит)
250 МГц (12 бит)
100 МГц (14 бит)
50 МГц (16 бит)

Уровень шума

50 Ом

400 мкВскз (1 мВ/дел)
400 мкВскз (2 мВ/дел)
600 мкВскз (5 мВ/дел)
680 мкВскз (10 мВ/дел)
1,4 мВскз (20 мВ/дел)
3,5 мВскз (50 мВ/дел)
5,6 мВскз (100 мВ/дел)
15 мВскз (200мВ/дел)
28 мВскз (500 мВ/дел)
35 мВскз (1 В/дел)

1 МОм

500 мкВскз (1 мВ/дел)
500 мкВскз (2 мВ/дел)
600 мкВскз (5 мВ/дел)
900 мкВскз (10 мВ/дел)
2 мВскз (20 мВ/дел)
4 мВскз (50 мВ/дел)
8 мВскз (100 мВ/дел)
25 мВскз (200мВ/дел)
30 мВскз (500 мВ/дел)
60 мВскз (1 В/дел)
110 мВскз (2 В/дел)
300 мВскз (5 В/дел)
600 мВскз (10 В/дел)

Измерения

Курсорные

Количество курсоров

2 пары XY курсоров

Режимы

ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения

Измерения в X-Y режиме

X = Канал 1, Y = Канал 2

Автоматические

Количество автоизмерений

41 тип

Источник

аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)

Режим измерения

обычный (програмно, при памяти ≥1 М точек)
с повышенной точностью (по всей длине памяти)

Максимальное количество
отображаемых на канал

14 типов

Вертикальные

Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area

Горизонтальные

Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate

Другие

Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)

Статистика

текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени

Математические операции

Количество отображаемых одновременно

4

Операции

A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop

Цветовая градация

Поддерживается в математических операциях, в т.ч. БПФ

БПФ (FFT)

Максимальная длина

1 М точек

Тип окна

прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник

Цветовая градация

поддерживается

Поиск пиков

максимум 15 пиков

Расширенный БПФ (FFT)

Максимальная длина

64 К точек

Скорость захвата

10000 спектр/сек

RBW

ручной / авто

Тип окна

прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник

Поиск пиков

максимум 15 пиков

Анализ осциллограмм

Запись и воспроизведение

Память

Сегментированная память 2 млн.сегментов

Источник

аналоговые каналы (CH1 ~ CH4)

Режим

покадровое или непрерывное воспроизведение; вычисление, измерение и декодирование воспроизводимых сигналов

Pass / Fail

Источник

аналоговые каналы (CH1 ~ CH4)

Цветовая градация

Источник

аналоговые каналы (CH1 ~ CH4)

Темы

температура, интенсивность

Режим

во всех режимах

Анализ глазковых диаграмм
(опция DS70000-JITTA)

Источник

аналоговые каналы (CH1 ~ CH4)

Восстановление тактовой частоты

поддержка

Тип

автоматический, полуавтоматический, ручной

Диапазон

1 млн.точек

Измерение джиттера (опция DS70000-JITTA)

Источник

аналоговые каналы (CH1 ~ CH4)

Восстановление тактовой частоты

поддержка

Тип

автоматический, полуавтоматический, ручной

Вид джиттера

TJ (общий джиттер), RJ (случайный джиттер), DJ (детерминированный джиттер), PJ (периодический джиттер), DDJ (джиттер, зависящий от данных), DCD (искажение рабочего цикла), ISI (межсимвольные помехи), BR (соотношение битов) и TIE.

Отображение

График, гистограмма, спектр

Декодирование

Стандартно

Параллельно (до 4 бит на аналоговых каналах)

Опционально

RS-232 / UART декодирование - опция DS70000-EMBDA
I²C / SPI декодирование - опция DS70000-EMBDA
LIN / CAN декодирование - опция DS70000-AUTOA
FlexRay декодирование - опция DS70000-AUTOA
I²S декодирование - опция DS70000-AUDIOA
MIL-STD-1553 декодирование - опция DS70000-AEROA

Источник запуска

  аналоговые каналы (CH1 ~ CH4), внешний запуск, по сети

Режим запуска

  Авто, обычный, одиночный

Тип связи

  AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц)

Шумовая режекция

  Вкл / Выкл

Блокировка уровня запуска

8 нс ~ 10 с

Полоса запуска

  Внутренний

аналоговая полоса осциллографа

  Внешний

200 МГц

Чувствительность триггера

  Внутренний

0,5 дел.: ≥ 50 мВ/дел
доступна шумовая режекция, 0,7 дел.

Внешний

DC ~ 100 МГц: 200 мВпп
100 МГц ~ 200 МГц: 500 мВпп

Диапазон уровня запуска

Внутренний

  ±5 делений от центра экрана

Внешний

  ±5 В

Сеть

  фикс. 40% - 60%

Внешний запуск EXT TRIG

Входной импеданс

  1MΩ±1%, SMA разъем

Джиттер запуска

  <200 пс скз (при одном включенном канале)

Типы запуска

Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
Опционально: RS-232/UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553

Запуск по фронту

Тип фронта

нарастающий, спадающий, нарастающий & спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4), внешний, сеть

Запуск по длительности импульса

Условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по скорости нарастания

Условие запуска

положительная или отрицательная полярность: >, <, внутри диапазона <>

Диапазон установок

200 пс ~ 10 с

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по видеосигналу

Система

NTSC, PAL и SECAM

Стандарт

480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по шаблону

Установка шаблона

H, L, X, нарастающий фронт, спадающий фронт

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по длительности события

Установка

H, L, X

Условие запуска

>, <, внутри интервала<>, вне интервала ><

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по истечении времени (TimeOut)

Тип фронта

нарастающий, спадающий, нарастающий & спадающий

Время

200 пс ~ 10 с

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по ранту

Условие

прохождение через заданный уровень

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по окну

Тип фронта

нарастающий, спадающий

Позиция запуска

вход, выход, время

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по задержке

Фронт

нарастающий, спадающий

Условие задержки

>, <, внутри интервала<>, вне интервала ><

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск Установка / Удержание

Фронт

нарастающий, спадающий

Установка времени

200 пс ~ 10 с

Запуск по N фронту

Тип фронта

нарастающий, спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4)

RS-232 / UART запуск
(опция DS70000-EMBDA)

Условие запуска

Start, Error, Check Error, Data

Скорость

до 20 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4)

I²C запуск
(опция DS70000-EMBDA)

Условие запуска

Start, Restart, Stop, Missing Ack, Address, Data, Address & Data

Разрядность адреса

7 бит, 8 бит, 10 бит

Источник запуска

аналоговые каналы (CH1 ~ CH4)

SPI запуск
(опция DS70000-EMBDA)

Условие запуска

CS, TimeOut

Разрядностья

4 бит ~ 32 бит

Источник запуска

аналоговые каналы (CH1 ~ CH4)

CAN запуск
(опция DS70000-AUTOA)

Условие запуска

начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random

Тип сигнала

CAN_H, CAN_L, TX/RX, DIFF

Скорость

до 10 Мбит/с

Источник запуска

аналоговые каналы (CH1 ~ CH4)

FlexRay запуск
(опция DS70000-AUTOA)

Условие запуска

Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).

Скорость

до 10 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4)

LIN запуск
(опция DS70000-AUTOA)

Условие запуска

Sync, ID, Data, Data&ID, Wakeup, Sleep, Error

Скорость

до 20 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4)

I²S запуск
(опция DS70000-AUDIOA)

Тип канала

левый, правый, левый и правый

Условие сравнения

＝, ≠, ＞, ＜, ＜＞, ＞＜

Режимы

I²S, LJ, RJ

Источник запуска

аналоговые каналы (CH1 ~ CH4)

MIL-STD-1553 запуск
(опция DS70000-AEROA)

Условие запуска

Triggers on Sync (Data Sync, Cmd/Status Sync, All Sync), Data, RTA, RTA +11Bit, Error (Sync Error и Check Error)

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Формат сохранения

настройки

setup (*.stp)

изображения

image (*.png, *.bmp, *.tif, *.jpg)

осциллограммы и данные

CSV waveform data (*.csv), binary waveform data (*.bin), list data (*.csv),
reference waveform data (*.ref, *.csv, *.bin)

Опорные осциллограммы

10 осциллограмм

USB 3.0 Hi-speed Host

2 на передней панели, 2 на задней панели

USB 3.0 Hi-speed Device

1 на задней панели (совместимость с USBTMC)

LAN

1 на задней панели (10 / 100 / 1000-порт, поддержка LXI-C)

WEB интерфейс

поддержка VNC Web

HDMI видеовыход

1 на задней панели (HDMI 1.4, A plug)

Aux Output комбинированный выход

Разъем

SMA на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)

Выход синхронизации (Trig Out)

Импульсный сигнал синхронизации

Выход "Годен / Не годен" (Pass / Fail)

Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс)

10 M In/Out

Вход

SMA разъем на задней панели Импеданс 50 Ом Амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм) Частота 10 МГц ± 10 ppm

Выход

SMA разъем на задней панели Импеданс 50 Ом Амплитуда 1,5 Впп (синусоидальная форма)

Выход компенсации пробника

Частота

меандр 1 кГц

Амплитуда

3 Вп-п
