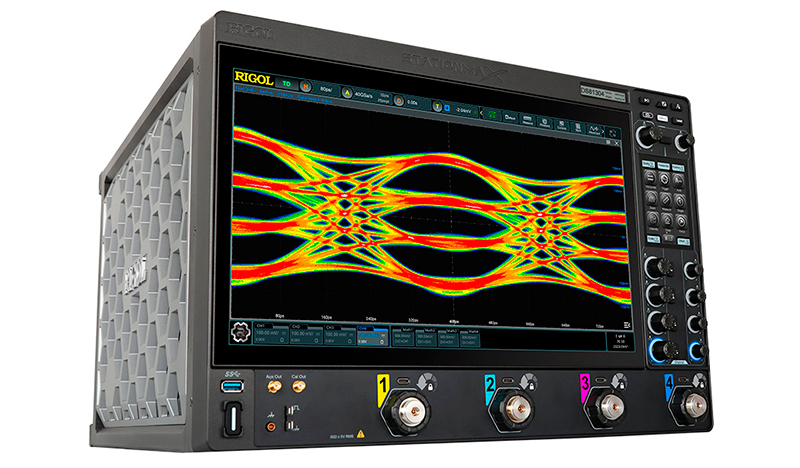

RIGOL DS80604 высокопроизводительный цифровой запоминающий осциллограф класса HighEnd младшая модель из состава флагманской серии аналогичных приборов RIGOL DS80000, первые изделия из которой появились на российском рынке в 2024 году.
Приказом Росстандарта № 2240 от 17.09.24. осциллограф цифровой RIGOL DS80604 внесен в Госреестр СИ РФ за № 93223-24. Срок действия Свидетельства об утверждении типа СИ определен до 17.09.29. Установленный межповерочный интервал - 1 год.
Верхняя граница полосы пропускания по частоте 6 ГГц достигается даже при активной работе всех 4-х аналоговых каналов. Аппаратная часть осциллографа RIGOL DS80604 реализован на базе электронной платформы нового поколения "Station MAX II" по архитектуре "UltraVision III" (3-го поколения). Данные технологии обеспечивают передовые технические характеристики максимальные (по сравнению с предыдущими моделями осциллографов RIGOL) значения: частотs дискретизации, глубинs памяти, скорость захвата осциллограмм и разрешение по вертикали.
. Реализованным новшеством является независимая аппаратная реализация обработки данных по всем 4-м входным аналоговым каналам с максимальной частотой дискретизации.
Преимущества
- Количество входных аналоговых каналов - 4 ;
- Количество каналов внешней синхронизации (EXT) - 1;
- Полоса пропускания аналоговых каналов - до 8 ГГц;
- Время нарастания фронта сигнала с 10% до 90% (импеданс 50 Ом) - ≤ 73 пс ;
- Максимальная частота дискретизации в реальном времени на канал - 40 Гвыб/с;
- Максимальная глубина памяти - 4 Гточек на канал (опция), 500 Мточек на канал - стандартно;
- Скорость захвата осциллограмм 250 000 осц/с;
- До 2 000 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени;
- Разрешение (регулируемое) по вертикали - от 8 до 16 бит;
- Диапазон чувствительности по вертикали: 1 мВ/дел ~ 1 В/дел (50 Q);
- Диапазон временной развёртки: 50 пс/дел ~ 1000 с/дел ;
- Многофункциональности: одном корпусе собраны - цифровой осциллограф, цифровой вольтметр, частотомер и сумматор, анализатор протоколов (опция);
- Анализ джиттера и построение глазковой диаграммы (опция);
- Опции проверки на соответствие требованиям протоколов передачи данных: USB2.0 (опция DS80000-USBC), Ethernet 100M/1000M (опция DS80000-ENETC),
- Опции декодирования последовательных протоколов передачи данных: RS232/UART/RS422/RS485, I2C, SPI (опция DS80000-EMBDA); CAN, CAN-FD, LIN, FlexRay (опция DS80000-AUT0A); I2S (опция DS80000-AUDI0A); • MIL-STD-1553 (опция DS80000-AER0A)
- Автоматическое измерение до 41 параметра сигнала;;
- Различные математические операции, встроенный расширенный анализ БПФ, и функция поиска пиков;
Модульная аппаратная платформа Station Max II
Является уникальным инновационным решениеми, расширяющим возможности данной архитектуры за счет собственной разработки основных аналоговых интерфейсных модулей и модулей дискретизации 40 Гвыб/с.
Полезные приложения
RIGOL DS81304 представляет собой мощный комплексный инструмент, отвечаю¬щий значительному количеству потребностей заказчика в тестировании на соответствие требованиям различных стандартов. Данный функционал реализован с помощью следующих опций:
DS80000-USBC Тест на соответствие USB 2.0
DS80000-ENETC Тест на соответствие 100M/1000M Ethernet
Запуск и декодирование протоколов последовательной передачи данных
Приборы серии осциллографов RIGOL DS80000 поддерживают запуск и декодирование сигналов, передаваемых по протоколам последовательной передачи данных, c помощью следующих опций:
DS80000-EMBDA Запуск и декодирование сигналов шин последовательной передачи данных (RS232/UART/RS422/RS485, I2C, SPI)
DS80000-AUTOA Запуск и декодирование сигналов шин последовательной передачи данных (CAN, CAN-FD, LIN, FlexRay)
DS80000-AUD^A Запуск и декодирование сигналов шин последовательной передачи данных (I2S)
DS80000-AEROA Запуск и декодирование сигналов последовательной шины последовательной передачи MIL-STD-1553.
Измерения
• Прибор позволяет проводить одновременные автоматические измерения до 41 параметра входного сигнала в режиме аппаратного измерения с полной задействованной памятью.
• Заложена возможность осуществлять следующие математические операции: сложение, вычитание, умножение, деление, БПФ, И, ИЛИ, НЕ, исключающее ИЛИ, Intg, Diff, Lg, Ln, Exp, Sqrt, Abs, AX+B, фильтр нижних частот, фильтр верхних частот, полосовой фильтр, полосовой фильтр, встроенная функция поиска пиков.
• Поддержка анализа глазковых диаграмм в реальном времени и функции ана¬лиза джиттера (дополнительно).
Высокоскоростная проверка работоспособности устройств и систем
Осциллографы RRIGOL DS80000 обладают широкой полосой пропускания от 6 ГГц до 13 ГГц, и предоставляют возможность анализировать и тестировать на соответствие несколько высокоскоростных протоколов, включая USB2.0 и Ethernet.
Комплект поставки
• Осциллограф; •
Шнур питания
• BNC Adapter Input 50 Ohm
Опции
Опции измерения и анализа
DS80000-JITTA Расширенной анализ джиттера и глазковой диаграммы
Опции проверки на соответствие требованиям стандартов
DS80000-USBC Тест на соответствие USB 2.0
DS80000-ENETC Тест на соответствие 100M/1000M Ethernet
Опции декодирования протоколов последовательной передачи данных
DS80000-EMBDA Запуск и декодирование сигналов шин последовательной передачи данных (RS232/UART/RS422/RS485, I2C, SPI)
DS80000-AUT0A Запуск и декодирование сигналов шин последователь¬ной передачи данных (CAN, CAN-FD, LIN, FlexRay)
DS80000-AUDIOA Запуск и декодирование сигналов шин последовательной передачи данных (I2S)
DS80000-AEROA Запуск и декодирование сигналов последовательной шины последовательной передачи MIL-STD-1553
Расширение глубины памяти записисигналов
DS80000-RLU-20 Расширение глубины памяти записи сигналов с 500 млн. точек до 2 млрд. точек
DS80000-RLU-40 Расширение глубины памяти записи сигналов с 500 млн. точек до 4 млрд. точек
Аксессуары
BNC Adapter Input 50ft
Прецизионный адаптер c 3,5 мм на BNC (50 Q) High Impedance Adapter
Переходник пробника с 3,5 мм на BNC с высоким импедансом (1 MQ
Технические характеристики осциллографа RIGOL DS80604
|
Параметр |
Значение |
|
|
Полоса пропускания |
До 68 ГГц |
|
|
Количество входных каналов |
4 аналоговых входа + 1 внешний вход запуска |
|
|
Режим выборки |
Выборка в реальном времени |
|
|
Максимальная частота дискретизации |
40 Гвыб/с (во всех каналах) |
|
|
Максимальная глубина памяти |
2 Гточек или 4 Гточек на канал (опции) 500 Мточек на канал - стандартно |
|
|
Максимальная скорость захвата сигнала |
250 000 осц/с |
|
|
Вертикальное разрешение |
от 8 до 16 бит (настраиваемое) |
|
|
Аппаратная запись и воспроизведение сигналов в реальном времени |
Макс. 2 000 000 кадров (одноканальный режим) |
|
|
Пиковый детектор |
Захват глитчей от 100 пс |
|
|
Тип и размер встроенных дисплеев |
15,6 дюймовый
емкостный экран с функцией мультитач/управление жестами с регулируемым углом
наклона; |
|
|
Разрешение встроенных дисплеев |
1920 х
1080 пикселей; |
|
|
Система вертикального отклонения |
||
|
Входная связь |
По постоянному току |
|
|
Входной импеданс |
50 Ом ± 3% |
|
|
Входная емкость |
17 пФ ± 3 пФ |
|
|
Коэффициент деления пробника |
0,0001X, 0,0002X, 0,0005X, 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X, пользовательский ± 60 дБ |
|
|
Максимальное входное напряжение |
≤10
мВ/дел: 2 В СКЗ |
|
|
Вертикальное разрешение |
8 бит |
|
|
Диапазон чувствительности по вертикали |
1 мВ/дел ~ 1 В/дел |
|
|
Диапазон смещения |
±0,6 В (≤
60 мВ/дел) |
|
|
Динамический диапазон |
±5 дел (8 бит) |
|
|
Предельная полоса пропускания (типовая) 50 Ом |
500 МГц, 1
ГГц, 2 ГГц, 3 ГГц, 4 ГГц, 5 ГГц, 6 ГГц, 7 ГГц, 8 ГГц, 9 ГГц, 10 ГГц, 11 ГГц,
12 ГГц выбирается независимо для каждого канала. |
|
|
Относительная погрешность усиления по постоянному току |
± 2% от полной шкалы |
|
|
Точность смещения постоянного тока |
≤200
мВ/дел (±0,1 дел. ±2 мВ ± 1,5% смещения) |
|
|
Межканальная развязка |
≥ 60 дБ |
|
|
Горизонтальная развертка |
||
|
Диапазон временной развертки |
от 20
пс/дел до 1000 с/дел; |
|
|
Разрешение по времени |
0,2 пс |
|
|
Погрешность частоты опорного генератора |
± 0,2 ppm (точность начальной калибровки) ± 1 ppm/год (скорость старения) |
|
|
Диапазон
задержки временной развертки |
-5
дел перед запуском |
|
|
Измерение временного интервала ΔT (с использованием курсоров) |
± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс |
|
|
Диапазон коррекции межканального смещения |
±100 нс, точность ±1 пс |
|
|
Аналоговая
межканальная задержка |
≤ 50 пс |
|
|
Режимы |
YT по
умолчанию |
|
|
Система захвата |
||
|
Частота выборки |
40 Гвыб/с (все каналы) |
|
|
Глубина памяти |
500 Мтчк, 2 Гтчк (опция), 4 Гтчк (опция) |
|
|
Режимы захвата |
Обычный –
по умолчанию |
|
|
Режим высокого разрешения |
9 бит: полоса
пропускания 4 ГГц |
|
|
Система запуска |
||
|
Источник сигнала запуска |
Аналоговые каналы (1 – 4), внешний вход EXT TRIG |
|
|
Режим запуска |
Автоматический, нормальный, одиночный |
|
|
Развязка |
По
постоянному току |
|
|
Подавление шума |
Добавляет гистерезис в цепь триггера (только для внутреннего триггера), опционально вкл. или выкл. |
|
|
Полоса пропускания системы запуска |
Аналоговая
полоса пропускания осциллографа (для внутренней синхронизации) |
|
|
Чувствительность системы синхронизации |
внутренний
триггер: |
|
|
Внешний запуск EXT |
Вход.
импеданс:1 МОм ± 1%, разъем SMA |
|
|
Диапазон уровней срабатывания |
Внутренний
триггер: ±5 делений от центра экрана |
|
|
- по
фронту |
|
|
|
- по
RS232/UART |
|
|
|
Источники сигнала при запуске |
Любой аналоговый вход, EXT (в случае внешней синхронизации по фронту) |
|
|
Поддержка курсорных измерений |
2 пары курсоров по осям X и Y |
|
|
Количество автоматических измерений |
41 (в том числе до 14 измерений могут отображаться одновременно на экране) |
|
|
Количество математических функций |
4 |
|
|
Максимальная длина сигнала БПФ |
10 млн. точек |
|
|
Типы окна БПФ |
Прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник |
|
|
Поиск по
пиковым значениям |
Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем |
|
|
Анализ осциллограмм |
||
|
Запись
сигналов |
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 2 миллионов. |
|
|
Тест «Годен/Не годен» |
Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана |
|
|
Цветовая
гамма |
Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы |
|
|
Автоматическое |
Минимальное напряжение AutoScale превышает 10 мВ (размах), рабочий цикл >1 % (периодический сигнал от 35 Гц до 10 ГГц) |
|
|
Цифровой вольтметр |
3 разряда, измерение напряжения постоянного и переменного тока |
|
|
Измерительный вход |
Любой аналоговый вход |
|
|
Функции вольтметра |
Измерение
напряжения постоянного тока; |
|
|
Графическое представление измеренных значений |
Имеется |
|
|
Предупреждение о достижении порогов измерения |
Имеется |
|
|
Прецизионный частотомер |
До 8 разрядов |
|
|
Разрешение |
От 3 до 8 разрядов (устанавливаемое пользователем) |
|
|
Функции частотомера |
Измерение частоты, периода, сумматор |
|
|
Измерительный вход |
Любой аналоговый вход, вход внешней синхронизации EXT |
|
|
Частотный диапазон частотомера |
От 0 до 13 ГГц |
|
|
Сумматор |
До 64 разрядов, по переднему фронту |
|
|
Набор команд |
Стандартный
набор команд SCPI |
|
|
Общие характеристики |
||
|
Тип и размер встроенного дисплея |
15,6-дюймовый сенсорный дисплей с управлением «Multi-Touch» |
|
|
Особенности дисплея |
Механизм с изменяемым углом наклона дисплея, угол наклона дисплея устанавливается пользователем |
|
|
Разрешение встроенного дисплея |
1920 х 1080 пикселей 16:9 |
|
|
Масштабная сетка |
8 делений по вертикали х 10 делений по горизонтали |
|
|
Послесвечение |
Выключено; |
|
|
Вычислительный процессор |
Двухядерный, Cortex-A72，1,8 ГГц |
|
|
Оперативная память |
4 ГБ |
|
|
Операционная система |
Android |
|
|
Внутренняя энергонезависимая память |
128 ГБ |
|
|
Интерфейсы связи |
USB host
3.0 – 2 порта на задней панели, |
|
|
Видеовыход |
HDMI 1.4 |
|
|
Выход AUX |
Внешняя синхронизация (SMA) |
|
|
Вход/выход опорного генератора |
10 МГц (SMA) |
|
|
Выход компенсации пробника |
Клеммный выход 1кГц 3В ПИК-ПИК |
|
|
Напряжение и сила тока сети питания |
100 В – 240 В, 45 – 440 Гц |
|
|
Максимальная потребляемая мощность |
2000 Вт |
|
|
Диапазон рабочих температур |
От 0℃ до +50℃ |
|
|
Диапазон температур хранения |
От -30℃ до +70℃ |
|
|
Относительная влажность |
Не более 90% (при температуре окр. возд. ≤ 30 º С) |
|
|
Габаритные размеры |
448 х 310 х 522,6 мм |
|
|
Высота для монтажа в измерительную стойку |
7U |
|
|
Вес |
28 кг |
|
|
Энергонезависимая память |
Поддерживаемые
форматы хранения: *.stp, *.png, *.bmp, *.jpg |
|
|
Внутренняя память |
125 ГБ доступно пользовательского пространства |
|
|
Опорные осциллограммы |
10 видов |
|
Другие характеристики
Дисплей
Тип дисплея: диагональ 15,6", емкостной сенсорный мультитач ;
Разрешение: дисплея 1920 (по горизонтали) × 1080 (по вертикали) точек ;
Сетка 10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение: выкл; от 100 мс до 10 с; бесконечно
;Яркость 256 уровней (ЖК, HDMI)
Питание
Напряжение: 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц ;
Потребляемая мощность < 2000 Вт;
Предохранитель 3,15 A, T тип, 250 В;
|
Количество каналов
|
4 |
|
Частота дискретизации на канал
|
40 ГГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
6 ГГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB |
|
Максимальная частота дискретизации
|
40 ГГц |
|
Скорость захвата осциллограмм
|
250 000 осц/сек |
|
Масса, кг
|
28,0 |
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
Другие товары группы «Осциллографы цифровые и аналоговые»
Другие товары бренда «RIGOL»
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
