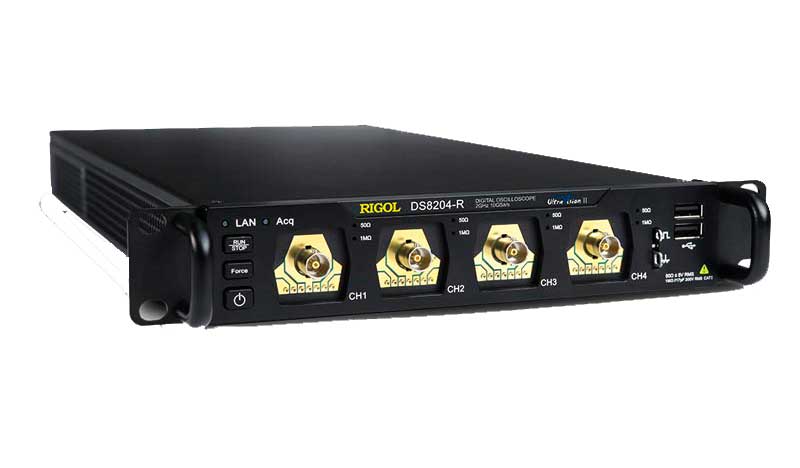

RIGOL DS8104-R высокопроизводительный цифровой запоминающий осциллограф, средняя модель из состава специальной серии безэкранных приборов RIGOL DS8000-R, предназначенных для установки в стандартную стойку 19" и создания многоканальных автоматизированных систем тестирования электронных устройств.
Приказом Росстандарта № 1568 от 07.08.23. безэкранный цифровой запоминающий осциллограф реального времени RIGOL DS8104-R внесен в Госреестр СИ РФ за № 89691-23. Срок действия Свидетельства об утверждении типа СИ определен до 07.09.2028. Установленный межповерочный интервал - 1 год.
Цифровой многофункциональный запоминающий осциллограф реального времени RIGOL DS8104-R объединяет в одном корпусе высотой в 1U измерительный функционал шести приборов: цифровой 4-х канальный осциллограф, одноканальный генератор СПФ, анализатор спектра, цифровой вольтметр, 6-ти разрядный частотомер, логический анализатор протоколов.
Такая широкая функциональность достигается путём установки в базовый измерительный блок дополнительных опций, что позволяет применять осциллограф RIGOL DS8104-R для решения широкого круга измерительных задач.
Запоминающий осциллограф RIGOL DS8104-R выполнен в компактном низкопрофильном корпусе высотой всего в 1 U, что позволяет устанавливать его в стандартные монтажные стойки и легко объединять однотипные приборы в многоканальный (до 512 аналоговых каналов или 128 устройств) автоматизированный измерительный комплекс. Такое объединение достигается, благодаря наличию в приборе встроенной системе синхронизации и тактирования, и при использовании специальных устройств синхронизации.
В цифровом осциллографе RIGOL DS8104-R применяется собственная разработка специалистов компании-производителя патентованный процессор "Phoenix", что обеспечивает максимальную частоту дискретизации в реальном времени до 10 Гвыб/с (при работе только единственного входного канала, и до 2.5 Гвыб/сек - при активации всех каналов).
Специальная технология отображения формы входных сигналов на экране внешнего монитора или ПК - "UltraVision II" (2-го поколения) позволяет увеличить размер глубины записи до 500 М точек при работе 1-го канала ( 1.25 М точек - при активации всех 4-х каналов).
Полоса пропускания шириной до 1 ГГц при всех включенных каналах, высокая скорость захвата, с максимальным значением до 600 000 осц/с) и максимальное число кадров равное 450 000, которое можно записать для анализа сигнала, позволят выявить самые незначительные отклонения в исследуемом сигнале.
Кроме того, для специалистов доступны опции анализа параметров источников питания, функции измерения джиттера и анализа глазковых диаграмм.
Отличительной чертой цифровых осциллографов RIGOL DS8104-R является возможность работы при низких температурах до -40°С.
Стандартный комплект поставки:
Осциллограф
Кабель питания
USB кабель
Установочный комплект для монтажа в стойку RM1011 & RM1012
Дополнительная комплектация (опции)
Опции расширения функциональности
DS8000-R-COMP - Опция анализа и запуска по шинам RS-232/UART
DS8000-R-EMBD - Опция анализа и запуска по шинам I²C и SPI
DS8000-R-AUTO - Опция анализа и запуска по шинам CAN и LIN
DS8000-R-FLEX - Опция анализа и запуска по шинам FlexRay
DS8000-R-AUDIO - Опция анализа и запуска по шинам I²S
DS8000-R-AERO - Опция анализа и запуска по шинам MIL-STD-1553
DS8000-R-AWG - Опция одноканального генератора сигналов
DS8000-R-PWR - Опция анализа мощности
DS8000-R-JITTER - Опция измерения джиттера и анализ глазковых диаграмм.
DS8000-R-BND - объединенный комплект опций, включающий: DS8000-R-COMP, DS8000-R-EMBD, DS8000-R-AUTO, DS8000-R-FLEX, DS8000-R-AUDIO, DS8000-R-AERO, DS8000-R-AWG, DS8000-R-PWR, DS8000-R-JITTER
Дополнительные аксессуары и аппаратные принадлежности
RP6150A - Пассивный пробник (1,5 ГГц)
PVA7250 - Активный дифференциальный пробник (2,5 ГГц)
RP7150 - Активный дифференциальный пробник (1,5 ГГц)
RP7150S - Активный пробник (1,5 ГГц)
ADP0150BNC - Адапетр 50 Ом
DS SYNC64 - 64-х канальный модуль синхронизации
PRSC42 - Делитель мощности (DC...4 ГГц)
RPA246 - Корректор разности фаз при анализе мощности
Технические характеристики осциллографа RIGOL DS8104-R
tr>
|
Характеристика |
Значение |
|
||||
|
Полоса пропускания |
50 Ом |
1 000 МГц |
|
|||
|
1 МОм |
500 МГц |
|
||||
|
Режим дискретизации |
Реальное время |
|
||||
|
Время нарастания амплитуды с 10% до 90% |
<= 350 пс |
|
||||
|
Количество каналов |
4 аналоговых + вход внешней синхронизации |
|
||||
|
Макс. скорость захвата осциллограмм |
≥ 600000 осц./с |
|
||||
|
Регистрация |
Режим |
Обычный |
|
|||
|
Максимальная дискретизация (реальное время) |
10 Гвыб/с
(5 Гвыб/с - два канала; 2,5 Гвыб/с - все каналы) |
|||||
|
Глубина записи |
500 М точек (250 М точек - два канала; 125 М точек - все каналы) |
|||||
|
Параметры вертикальной системы |
Связь по входу |
открытый, закрытый, земля |
||||
|
Входной импеданс |
1 MОм ± 1% || 19 пФ ± 3 пФ , 50 Ом ± 1% |
|
||||
|
Учет ослабления пробников |
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
|
||||
|
Определение пробников |
автоматическое определение пробников Rigol |
|
||||
|
Максимальное входное напряжение |
1 МОм |
300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
|
|||
|
50 Ом |
5 Вскз |
|
||||
|
Вертикальное разрешение |
8 бит |
|
||||
|
Вертикальное отклонение |
1 МОм |
1 мВ/дел ~ 10 В/дел |
|
|||
|
50 Ом |
1 мВ/дел ~ 1 В/дел |
|
||||
|
Диапазон смещения |
1 МОм |
±1 В (1
мВ/дел ~ 50 мВ/дел) |
|
|||
|
50 Ом |
±1 В (1
мВ/дел ~ 100 мВ/дел) |
|
||||
|
Динамический диапазон |
±5 дел (8 бит) |
|
||||
|
Ограничение полосы пропускания |
1 МОм |
20 МГц, 250 МГц, 500 МГц; выбирается для каждого канала |
|
|||
|
50 Ом |
20 МГц |
|
||||
|
Погрешность коэффициента усиления |
±2% от полной шкалы |
|
||||
|
Погрешность смещения |
<200
мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения |
|
||||
|
ESD защита |
±8 кВ (на входе BNC) |
|
||||
|
Изоляция между каналами |
≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц) |
|
||||
|
||||||
|
Параметры |
Коэффициент развертки |
200
пс/дел ~ 1000 с/дел |
|
|||
|
Временное разрешение |
2 пс |
|
||||
|
Погрешность временной баз |
±1 ppm ± 2 ppm/год |
|||||
|
Максимальная задержка |
Пред-запуск:
≥ 1/2 ширины экрана |
|
||||
|
Диапазон коррекции смещения между каналами |
±100 нс |
|
||||
|
Режимы |
Y-T, X-Y, самописец (≥200 мс/дел), сканирование (≥200 мс/дел) |
|
||||
|
Измерения |
Курсорные |
Количество курсоров |
2 пары XY курсоров |
|
||
|
Режимы |
ручной
(ΔY, ΔX, 1/ΔX) |
|
||||
|
Измерения в X-Y режиме |
X = Канал 1, Y = Канал 2 |
|||||
|
Автоматические |
Количество автоизмерений |
41 тип |
|
|||
|
Источник |
аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) |
|
||||
|
Режим измерения |
обычный |
|
||||
|
Максимальное
количество |
33 типа |
|
||||
|
Вертикальные |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev |
|
||||
|
Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
|
||||
|
Другие |
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
|
||||
|
Анализ |
частотомер, цифровой вольтметр, анализ мощности (опция), гистограмма, зональный триггер, анализ глазковых диаграмм и анализ джиттера (опция) |
|
||||
|
Статистика |
текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени |
|
||||
|
Математические операции |
Количество отображаемых одновременно |
4 |
|
|||
|
Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
|
||||
|
Цветовая градация |
Поддерживается в математических операциях, в т.ч. БПФ |
|
||||
|
БПФ (FFT) |
Максимальная длина |
1 М точек |
|
|||
|
Тип окна |
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник |
|||||
|
Поиск пиков |
максимум 15 пиков |
|
||||
|
Поиск и навигация |
Тип |
фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI |
|
|||
|
Отображение |
таблица событий или навигации |
|
||||
|
Источник |
любой аналоговый канал |
|
||||
|
Навигация |
перемещение по событиям |
|
||||
|
Анализ осциллограмм |
Pass / Fail |
Источник |
аналоговые каналы (CH1 ~ CH4) |
|
||
|
Запись |
Источник |
аналоговые каналы (CH1 ~ CH4) |
|
|||
|
Память |
450000 сегментов событий запуска |
|
||||
|
Возможности |
проигрывание покадровое,проигрывание непрерывное, вычисление, измерение, декодирование |
|
||||
|
Гистограмма |
Источник |
аналоговые каналы (CH1 ~ CH4), результат автоизмерений, результат измерения джиттера |
|
|||
|
Тип |
горизонтальные, вертикальные, измерение, измерение джиттера |
|
||||
|
Измерение |
сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма, Xscale |
|
||||
|
Режим |
во всех режимах, кроме ZOOM, XY, ROLL |
|
||||
|
Цветовая градация |
Источник |
аналоговые каналы (CH1 ~ CH4) |
|
|||
|
Темы |
температура, интенсивность |
|
||||
|
Режим |
во всех режимах |
|
||||
|
Декодирование |
Количество |
До 4-х протоколов поддерживается одновременно |
|
|||
|
Стандартно |
Параллельно, до 4 бит |
|
||||
|
Опционально |
RS-232 /
UART декодирование - опция DS8000-R-COMP |
|
||||
|
Анализ
глазковых диаграмм |
Источник |
любой аналоговый канал |
|
|||
|
Измерение |
уровень, высота глаза, ширина глаза, основание глаза, вершина глаза, амплитуда глаза, % пересечения, добротность |
|
||||
|
Диапазон |
автоматический, полуавтоматический, ручной |
|
||||
|
Измерение
джиттера |
Источник |
любой аналоговый канал |
|
|||
|
Измерение |
TIE, Cycle ~ Cycle, +Width ~ +Width, -Width ~ -Width |
|
||||
|
Отображение |
Тренд, гистограмма |
|
||||
|
||||||
Система запуска
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), внешний запуск, по сети |
|
|
|
Режим запуска |
Авто, обычный, одиночный |
|
|
|
Тип связи |
AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц) |
|
|
|
Шумовая режекция |
Вкл / Выкл |
|
|
|
Блокировка уровня запуска |
8 нс ~ 10 с |
|
|
|
Полоса запуска |
Внутренний |
аналоговая полоса осциллографа |
|
|
Внешний |
200 МГц |
|
|
|
Чувствительность триггера |
Внутренний |
1 дел.:
<10 мВ/дел |
|
|
Внешний |
DC ~ 100
МГц: 200 мВпп |
|
|
|
Внешний запуск |
Входной импеданс |
50 Ом ± 1%, SMA разъем |
|
|
Макс. входное напряжение |
≤ 5 В скз |
|
|
|
Джиттер триггера (тип.) |
< 200 пс скз (макс. <250 пс) |
|
|
|
Задержка запуска между приборами |
±100 пс
скз джиттер, 150 пс задержка |
|
|
|
Диапазон уровня запуска |
Внутренний |
±5 делений от центра экрана |
|
|
Внешний |
±5 В |
|
|
|
Сеть |
фикс. 50% |
|
|
|
Зональный триггер |
Установка |
нарисованная вручную область на экране |
|
|
Условие запуска |
пересекается "Intersect" или не пересекается "Not Intersect" |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
Типы запуска |
Штатно:
запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону,
длительности события, истечению времени, ранту, окну, задержке, установке /
удержанию и N фронту |
|
|
|
Запуск по фронту |
Тип фронта |
нарастающий, спадающий, нарастающий & спадающий |
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), внешний, сеть |
|
|
|
Запуск по длительности импульса |
Условие запуска |
положительная
полярность импульса: >, <, = |
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
Запуск по скорости нарастания |
Условие запуска |
положительная или отрицательная полярность: >, <, внутри диапазона <> |
|
|
Диапазон установок |
800 пс ~ 10 с |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
Запуск по видеосигналу |
Система |
NTSC, PAL и SECAM |
|
|
Стандарт |
480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
Запуск по шаблону |
Установка шаблона |
H, L, X, нарастающий фронт, спадающий фронт |
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
Запуск по длительности события |
Установка |
H, L, X |
|
|
Условие запуска |
>, <, внутри интервала<>, вне интервала >< |
||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
Запуск по истечении времени (TimeOut) |
Тип фронта |
нарастающий, спадающий, нарастающий & спадающий |
|
|
Время |
16 нс ~ 10 с |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
Запуск по ранту |
Условие |
прохождение через заданный уровень |
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
Запуск по окну |
Тип фронта |
нарастающий, спадающий |
|
|
Позиция запуска |
вход, выход, время |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
Запуск по задержке |
Фронт |
нарастающий, спадающий |
|
|
Условие задержки |
>, <, внутри интервала<>, вне интервала >< |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
Запуск Установка / Удержание |
Фронт |
нарастающий, спадающий |
|
|
Установка времени |
16 нс ~ 10 с |
|
|
|
Запуск по N фронту |
Тип фронта |
нарастающий, спадающий |
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
||
|
Запуск Установка / Удержание (Setup/Hold) |
Установка |
H, L |
|
|
Условие |
< |
|
|
|
Время установки/удержания |
8 нс ~ 1 с |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
RS-232 /
UART запуск |
Условие запуска |
Start, Error, Check Error, Data |
|
|
Скорость |
до 20 Мбит/сек |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
I²C
запуск |
Условие запуска |
Start, Restart, Stop, Missing Ack, Address, Data, Address & Data |
|
|
Разрядность адреса |
7 бит, 8 бит, 10 бит |
|
|
|
Длина |
1 ~ 5 байт |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
SPI
запуск |
Условие запуска |
CS, TimeOut |
|
|
Разрядностья |
4 бит ~ 32 бит |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
CAN
запуск |
Условие запуска |
начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random |
|
|
Тип сигнала |
CAN_H, CAN_L, TX/RX, DIFF |
|
|
|
Скорость |
до 5 Мбит/с |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
FlexRay
запуск |
Условие запуска |
Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err). |
|
|
Скорость |
до 10 Мбит/сек |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
LIN
запуск |
Условие запуска |
Sync, ID, Data, Data&ID, Wakeup, Sleep, Error |
|
|
Скорость |
до 20 Мбит/сек |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
I²S запуск |
Тип канала |
левый, правый, левый и правый |
|
|
Условие сравнения |
＝, ≠, ＞, ＜, ＜＞, ＞＜ |
|
|
|
Режимы |
I²S, LJ, RJ |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
MIL-STD-1553 запуск (опция DS8000-R-AERO) |
Условие запуска |
Data Sync, Cmd/Status Sync, All Sync, Data, RTA, RTA+11 bit, Error (ошибка синхронизации и ошибка четности) |
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
Генератор сигналов (опция DS8000-R-AWG)
|
Количество каналов |
1 |
|
|
Частота дискретизации |
200 Мвыб/с |
|
|
Вертикальное разрешение |
14 бит |
|
|
Максимальная частота |
25 МГц |
|
|
Стандартные формы |
синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой |
|
|
Встроенные формы |
sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус |
|
|
Синусоидальный сигнал |
Диапазон |
100 мГц...25 МГц |
|
Неравномерность |
±0,5 дБ (относительно 1 кГц) |
|
|
Гармонические искажения |
-40 дБн |
|
|
Негармонические искажения |
40 дБн |
|
|
Коэффициент гармоник |
1% |
|
|
Отношение сигнал / шум |
40 дБ |
|
|
Прямоугольный / Импульсный сигнал |
Диапазон прямоугольного сигнала |
100 мГц...15 МГц |
|
Диапазон импульсного сигнала |
100 мГц...1 МГц |
|
|
Время нарастания / спада |
< 15 нс |
|
|
Выброс |
< 5% |
|
|
Коэффициент заполнения |
50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал |
|
|
Разрешение коэффициента заполнения |
0,5% или 5 нс, что больше |
|
|
Минимальная длительность импульса |
20 нс |
|
|
Разрешение длительности импульса |
5 нс |
|
|
Джиттер |
5 нс |
|
|
Пилообразный сигнал |
Диапазон |
100 мГц...100 кГц |
|
Линейность |
1% |
|
|
Симметрия |
1%...100% |
|
|
Шумовой сигнал |
Полоса |
>25 МГц |
|
Встроенные формы |
Диапазон |
100 мГц...1 МГц |
|
Произвольная форма |
Диапазон |
100 мГц...10 МГц |
|
Количество точек |
2...16 К точек |
|
|
Дополнительные свойства |
поддержка сохранения и загрузки форм |
|
|
Частота |
Точность |
100 ppm (<10 кГц), 50 ppm (>10 кГц) |
|
Разрешение |
100 мГц или 4 бит, что больше |
|
|
Амплитуда |
Уровень |
20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом) |
|
Разрешение |
1 00 мкВ или 3 бит, что больше |
|
|
Точность (на частоте 1 кГц) |
±(2% уст. значения + 1 мкВ) |
|
|
Смещение |
Уровень |
±2,5 В (высокий импеданс) ±1,25 В (50 Ом) |
|
Разрешение |
100 мкВ или 3 бит, что больше |
|
|
Точность |
±(2%уст. значения + 5 мВ + 0,5% амплитуды) |
|
|
Модуляция |
Тип |
АМ, ЧМ, ШИМ |
|
АМ |
Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120% |
|
|
ЧМ |
Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота |
|
|
ШИМ |
Модулирующий сигнал: прямоугольный с 50% коэффициентом заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... максимальная несущая частота |
|
|
Свипирование |
Закон |
линейный / логарифмический |
|
Интервал свипирования |
1 мс ... 500 с |
|
|
Частота |
Внутри диапазона частот |
|
|
Пачки импульсов |
Режим |
N циклов, непрерывный |
|
Количество импульсов |
1 ... 1 000 000 |
|
|
Период |
1 мкс ... 500 с |
|
|
Задержка |
0...500 с |
|
|
Источник запуска |
внутренний, ручной |
|
Цифровой вольтметр
|
Источник |
аналоговые каналы (CH1 ~ CH4) |
|
Функция измерения |
DC, AC+DC RMS, AC RMS |
|
Разрешение |
ACV/DCV: 3 бита |
|
Режим измерения |
диаграмма, превышение свыше 3 с |
Частотомер
|
Общие параметры |
Источник |
аналоговые каналы (CH1 ~ CH4), внешний |
|
Разрешение |
6 бит, пользовательская |
|
|
Максимальная частота |
максимальная частота аналогового канала или 1,2 ГГц (что меньше) |
|
|
Функция измерения |
частота, период, счет ипульсов |
|
|
Суммирование |
Источник |
48-бит счетчика |
|
Фронт |
подсчет количества нарастающих фронтов |
|
|
Временная база |
внутренний источник опорной частоты |
|
Другие технические характеристики
|
Формат сохранения |
настройки |
setup (*.stp) |
|
изображения |
image (*.png, *.bmp, *.tif, *.jpg) |
|
|
осциллограммы и данные |
CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
|
|
Опорные осциллограммы |
10 осциллограмм |
|
Порты ввода/вывода
|
USB 2.0 Hi-speed Host |
4 (2 на передней панели, 2 на задней панели) |
|
|
USB 2.0 Hi-speed Device |
1 на задней панели (совместимость с USBTMC) |
|
|
LAN |
1 на задней панели (10 / 100 / 1000-порт, поддержка LXI-C) |
|
|
GPIB |
адаптер USB-GPIB (опция) |
|
|
SFP+ |
1 на задней панели, 10 Гбит |
|
|
WEB интерфейс |
поддержка VNC Web |
|
|
HDMI видеовыход |
1 на задней панели (HDMI 1.4b, A plug) |
|
|
Aux Output комбинированный выход |
Разъем |
BNC на задней панели: Vo (H)≥2,5 В (открытый контур) ≥1,0 В (50 Ω - GND) Vo (L)≤0,7 В (на нагрузке) ≤4 мА; ≤0,25 В (50 Ω - GND) |
|
Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации |
|
|
Выход "Годен / Не годен" (Pass / Fail) |
Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс) |
|
|
10 M In/Out |
Вход |
SMA на задней панели: Импеданс 50 Ом Амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм) Частота 10 МГц ± 10 ppm |
|
Выход |
SMA на задней панели: Импеданс 50 Ом Амплитуда 1,5 Впп (синусоидальная форма) |
|
|
Выход компенсации пробника |
Частота |
меандр 1 кГц |
|
Амплитуда |
3 Вп-п |
|
Система питания
|
Напряжение |
100 ~ 240 В AC, 45 ~ 440 Гц |
|
Потребляемая мощность |
<200 Вт |
|
Предохранитель |
3,15 A, T тип, 250 В |
Массо-габаритные параметры
|
Габаритные размеры |
без ручек и креплений: 214 мм × 43 мм × 478 мм (Ш*В*Г) с ручками и креплениями: 268 мм × 43 мм × 499 мм (Ш*В*Г) |
|
Вес |
3,6 кг без упаковки 7,1 кг с упаковкой |
|
Установка в стойку |
1 U |
|
Количество каналов
|
4 |
|
Частота дискретизации на канал
|
2,5 ГГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
1 ГГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB |
|
Максимальная частота дискретизации
|
10 ГГц |
|
Скорость захвата осциллограмм
|
600 000 осц/сек |
|
Масса, кг
|
3,6 |
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
Другие товары группы «Осциллографы цифровые и аналоговые»
Другие товары бренда «RIGOL»
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
