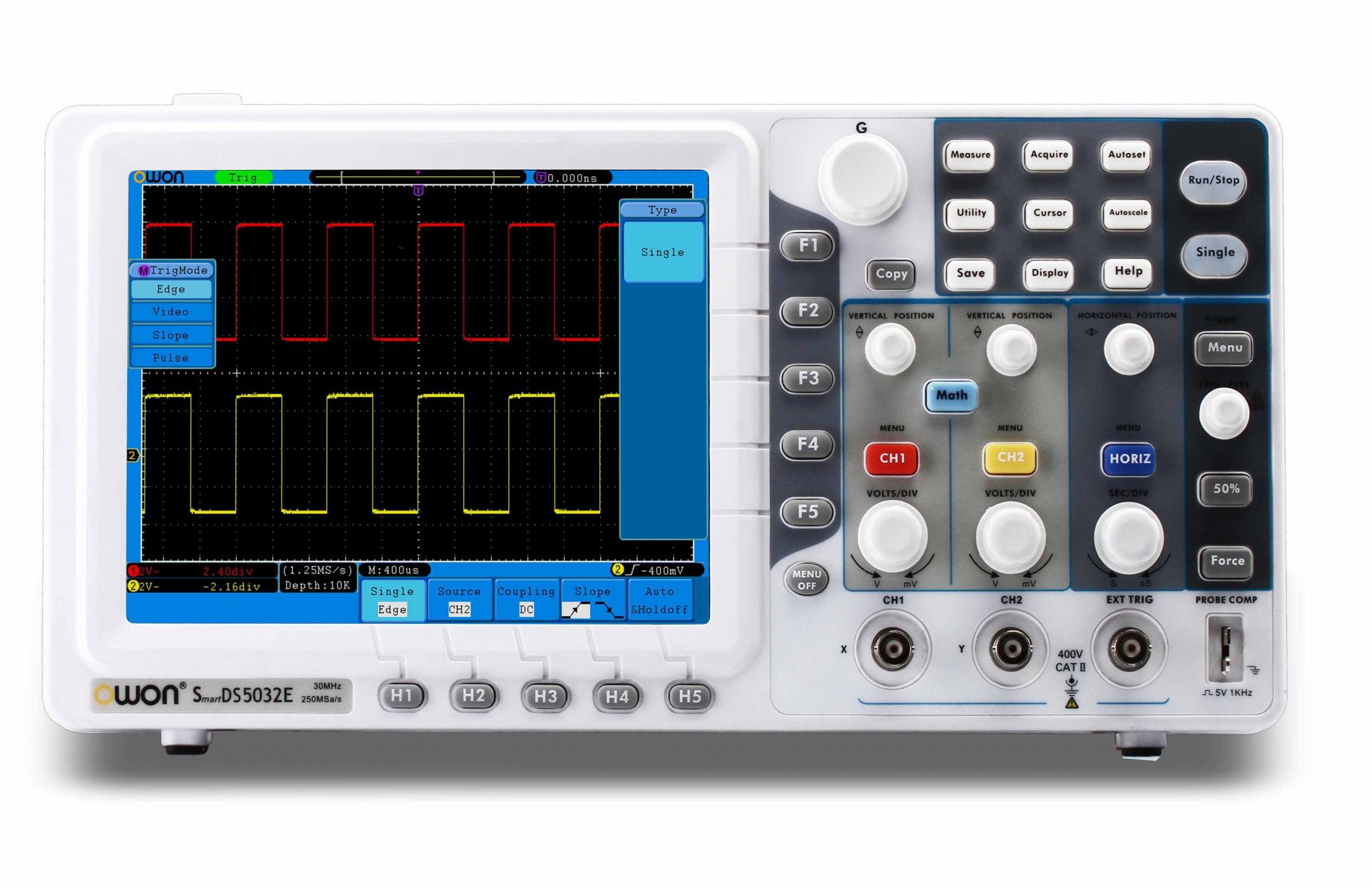

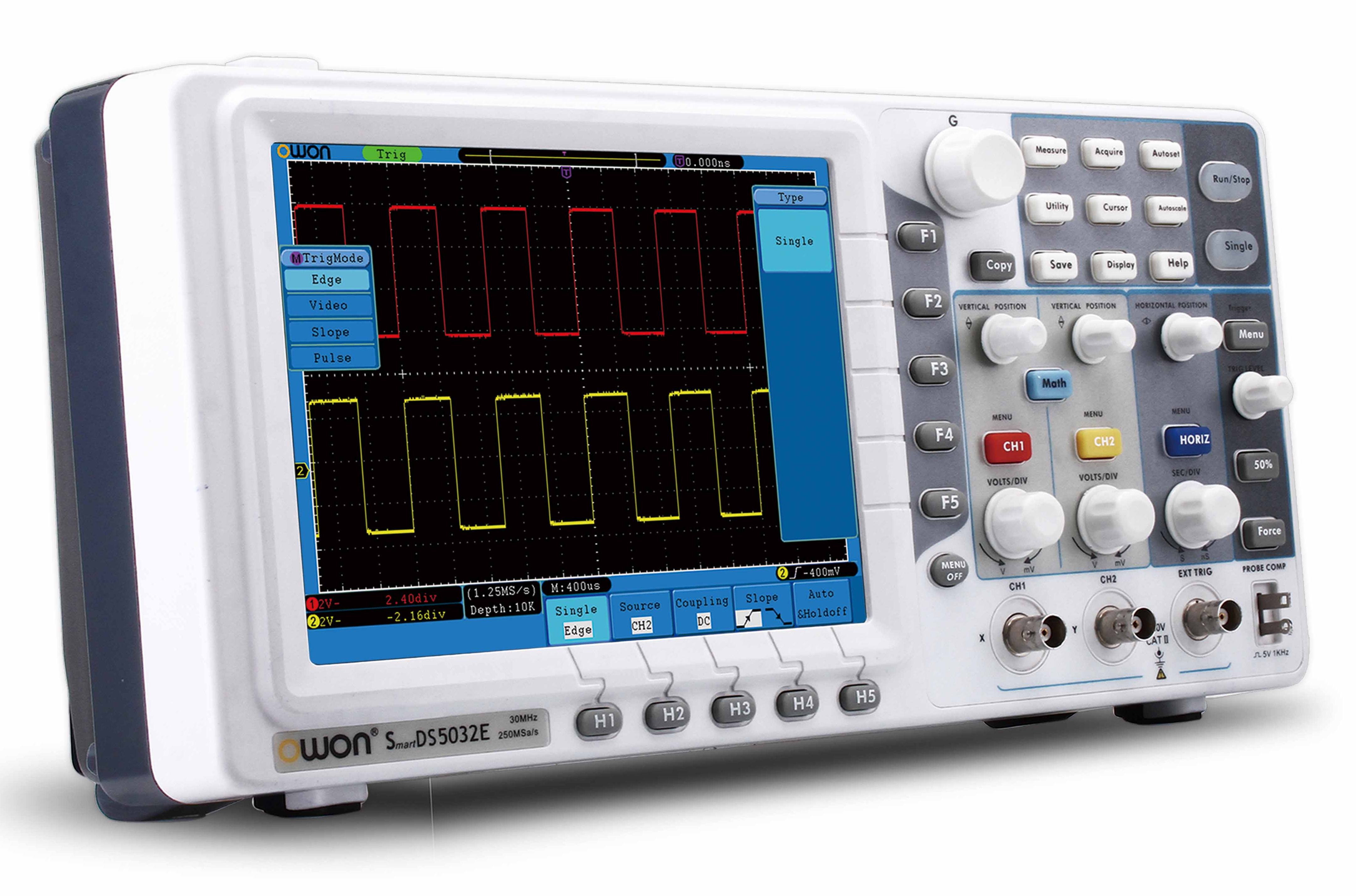

OWON SDS5032E осциллограф запоминающий начального уровня

Прибор OWON SDS5032E - младшая модель цифрового запоминающего 3-х канального (2 аналоговых + канал EXT) осциллографа из состава обновленной товарной линейки приборов бюджетного ценового класса (с символом "E" от английского - "ecomom" в названии) - OWON SDS-E, с увеличенным (до 8-ми дюймов по диагонали) цветным дисплеем и с полосой пропускания до 30 МГц.

Осциллограф OWON SDS5032E изготовляется с минимальной глубиной памяти в 10К (тысяч) точек).  Это значение не может быть опционально увеличено, как у старших приборов из состава серии, )у которых полоса пропускания больше 50 МГц). Так же в данной модели осциллографа несколько ограничен функционал, например, отсутствуют функции цифровой фильтрации и измерения тока.

Частота дискретизации у осциллографа OWON SDS5032E: максимальная - 500 Мвыб/сек (при работе 1 го канала) или 250 Мвыб/сек - при работе 2-х каналов одновременно.

Конструкцией осциллографа OWON SDS5032E предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.

В приборе OWON SDS5032Е установлен цветной TFT-дисплеей высокого разрешения (800*600 пикселей) с диагональю 20 см (8 - дюймов).

Осциллограф OWON SDS5032E обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».

Осциллограф OWON SDS5032E способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.

Осциллограф OWON SDS5032E способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.

Пользователь с помощью осциллографа OWON SDS5032E также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.

По желанию заказчика при выборе осциллографа OWON SDS5032E, данная модель может аппаратно (при изготовлении) комплектоваться разъемом VGA (вариант исполнения OWON-EV).  Данная возможность является опциональной и установка разъема осуществляется на заводе-изготовителе и утверждается при заказе прибора.

Сравнительные характеристики приборов серии OWON SDS-E

Характеристика/ Модель	SDS5032E(V)	SDS5052E(V)	SDS6062E(v)	SDS7072E(V)	SDS7102E(V)	SDS71022(V)
Количество каналов	2+EXT	2+EXT	2+EXT	2+EXT	2+EXT	2+EXT
Полоса пропускания, МГц	30	50	60	70	100	125
Дискр-ция (макс.), Мвыб/сек	500	500	500	1 000	1 000	1 000
Врем Время нарастания,  нс (<=)	11,0	7,0	5,8	5,0	3,5	2,8
ГлуU Глуюина памяти	10 К	10К	1М	1М	1М	1М
ГВоризонтальный  масштаб	5нс/дел～100с/дел, шаг 1~2~5			2нс/дел～100с/дел, шаг 1~2~5
Вертик-ная чувствительность	5 мВ/дел～5 В/дел (на входе)			2 мВ/дел～10 В/дел (на входе)

Основные технические характеристики осциллографа OWON SDS5032E

• Количество каналов: 2 аналоговых измерительных +1 для внешнего запуска;
• Полоса пропускания: 30 МГц;
• Дискретизация в реальном времени: 500 МГц (режим работы - 1 канал);
• Глубина памяти 10К точек - максимально, опционально не расширяемая;
• Разрешение АЦП: 8 бит;
• Чувствительность осциллографа: 5 мВ/дел - 5 В/дел;
• Сохранение во внутреннюю память: 15 осциллограмм (запись/чтение);
• Сбор данных: выборка, пиковый детектор, усреднение;
• Синхронизация: по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов;
• Типы развертки: авто, норм, однократный;
• Дополнительный внешний вход синхронизации (External);
• Интерполяция sin(x)/x, режим растяжки окна (ZOOM);
• Автоматические измерения 20 параметров, встроенный частотомер Курсорные измерения (ΔU, Δt);
• Математические функции: сложение, вычитание, умножение, деление, FFT;
• Дисплей: цветной TFT 800×600, диагональ: 20 см;
• Интерфейсы: USB- host (сохранение данных на внешний flash-носитель)
• Габариты: 348×170×79 (мм), масса нетто -  1,5 кг;
• Батарейное питание (опция).

Технические характеристики цифрового запоминающего осциллографа OWON 5032E

Серия (модельный ряд)	OWON SDS-E (эконом вариант с большим дисплеем)
Количество каналов	2 + 1 EXT (внешний)
Полоса пропускания	30 МГц
Частота дискретизации	500 МВыб / с
Частота дискретизации на канал	250 МВыб / с
Время нарастания	≤ 11,0
Вертикальное разрешение	8 бит
Длина записи	10К (не расширяемая)
Горизонтальный масштаб	5 нс / дел – 100 с / дел, шаг 1 – 2 – 5
Вертикальная чувствительность	5 мВ / дел - 5 В / дел (на входе)
Тип триггера	Edge, Video, Slope, Pulse, Alternate
Режим триггера	автоматический, нормальный, одиночный
Частота линии / поля	NTSC, PAL и SECAM
Автоматическое измерение	Period, Freq, Mean, PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Rise Time, Fall Time, +D width, -D width, +Duty, -Duty, Delay A→B, Delay A→B , Cycle RMS, Cursor RMS, Duty cycle, and Phase
Математические функции	＋, －, ×, ÷, инвертирование, БПФ
Поддержка SCPI и LabVIEW	есть
Хранение форм сигнала	есть, 15
Функция Pass / Fail	есть
Функция цифровой фильтрации и измерения тока	нет
Общие характеристики
Дисплей	8 дюймовый, TFT ЖК-экран, 800 x 600

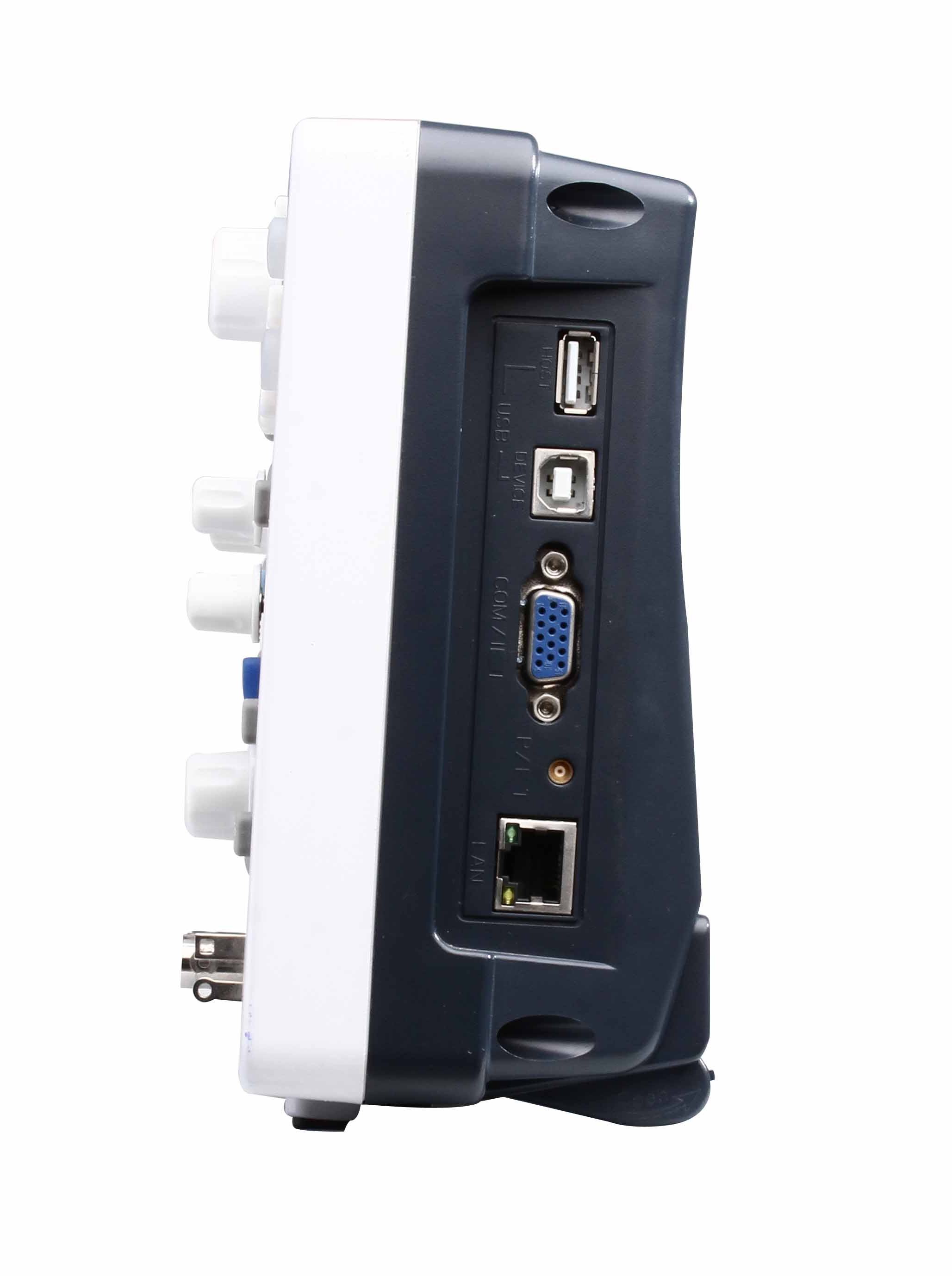

Интерфейс(стандартно)	USB host, USB device, Pass / Fail, LAN
Источник питания	100 - 240 В переменного тока, 50 / 60 Гц, CAT II
Габариты изделия	348 x 170 x 78 мм
Габариты упаковки	430 x 120 x 220 мм
Вес	1,5 кг
Вес брутто	2,05 кг
Комплектация	осциллограф OWON SDS5032E - 1 шт
	кабель питания - 1 шт; USB кабель - 1 шт; зонд - 1 шт; регулировочная отвертка - 1 шт; диск с ПО - 1 шт; руководство пользователя - 1 шт
