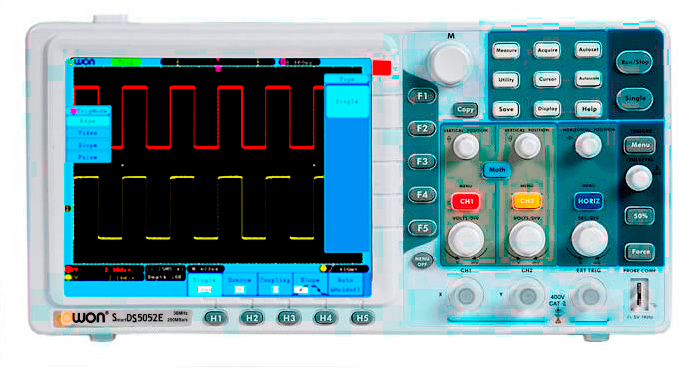

OWON SDS5052EV осциллограф запоминающий начального уровня с интерфесом VGA

Прибор OWON SDS5032EV - одна из младших моделей цифрового запоминающего 3-х канального (2 аналоговых + канал EXT) осциллографа из состава обновленной товарной линейки приборов бюджетного ценового класса (с символом "E" от английского - "ecomom" в названии) - OWON SDS-E, с увеличенным (до 8-ми дюймов по диагонали) цветным дисплеем, с полосой пропускания до 50 МГц и встроенным интерфейсом VGA.

Осциллограф OWON SDS5052EV изготовляется с минимальной глубиной памяти в 10К (тысяч) точек). Это значение глубины памяти не может быть опционально расширено до более высоких значений. Так же в данной модели (по сравнению с приборами из состава данной серии, у которых полоса пропускания больше 50 МГц), ограничен пользовательский функционал, например, отсутствуют функции цифровой фильтрации и измерения тока.

Частота дискретизации у осциллографа OWON SDS5052EV: максимальная - 500 Мвыб/сек (при работе 1 го канала) или 250 Мвыб/сек - при работе 2-х каналов одновременно.

Конструкцией осциллографа OWON SDS5052EV предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.

В приборе OWON SDS5052ЕV установлен цветной TFT-дисплеей высокого разрешения (800*600 пикселей) с диагональю 20 см (8 - дюймов).

Осциллограф OWON SDS5052EV обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».

Осциллограф OWON SDS5052EV способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.

Осциллограф OWON SDS5052EV способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.

Пользователь с помощью осциллографа OWON SDS5052EV также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.

Сравнительные характеристики приборов серии OWON SDS-E

Характеристика/ Модель	SDS5032E(V)	SDS5052E(V)	SDS6062E(v)	SDS7072E(V)	SDS7102E(V)	SDS71022(V)
Количество каналов	2+EXT	2+EXT	2+EXT	2+EXT	2+EXT	2+EXT
Полоса пропускания, МГц	30	50	60	70	100	125
Дискр-ция (макс.), Мвыб/сек	500	500	500	1 000	1 000	1 000
Врем Время нарастания,  нс (<=)	11,0	7,0	5,8	5,0	3,5	2,8
ГлуU Глуюина памяти	10 К	10К	1М	1М	1М	1М
ГВоризонтальный  масштаб	5нс/дел～100с/дел, шаг 1~2~5			2нс/дел～100с/дел, шаг 1~2~5
Вертик-ная чувствительность	5 мВ/дел～5 В/дел (на входе)			2 мВ/дел～10 В/дел (на входе)

Основные технические характеристики осциллографа OWON SDS5052EV;

•  Полоса пропускания: 50 МГц;
• Количество каналов: 2 аналоговых измерительных +1 для внешнего запуска;
• Дискретизация в реальном времени: 500 МГц (режим работы - 1 канал);
• Глубина памяти 10К точек - максимально, опционально не расширяемая;
• Разрешение АЦП: 8 бит;
• Чувствительность осциллографа: 5 мВ/дел - 5 В/дел;
• Сохранение во внутреннюю память: 15 осциллограмм (запись/чтение);
• Сбор данных: выборка, пиковый детектор, усреднение;
• Синхронизация: по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов;
• Типы развертки: авто, норм, однократный;
• Дополнительный внешний вход синхронизации (External);
• Интерполяция sin(x)/x, режим растяжки окна (ZOOM);
• Автоматические измерения 20 параметров, встроенный частотомер Курсорные измерения (ΔU, Δt);
• Математические функции: сложение, вычитание, умножение, деление, FFT;
• Дисплей: цветной TFT 800×600, диагональ: 20 см;
• Интерфейсы: VGA, USB- host (сохранение данных на внешний flash-носитель)
• Габариты: 348×170×79 (мм), масса нетто -  1,5 кг;
• Батарейное питание (опция).

Технические характеристики цифрового запоминающего осциллографа OWON 5052EV

Серия (модельный ряд)	OWON SDS-E (эконом вариант с большим дисплеем)
Количество каналов	2 + 1 EXT (внешний)
Полоса пропускания	50 МГц
Частота дискретизации	500 МВыб / с
Частота дискретизации на канал	250 МВыб / с
Время нарастания	≤ 7,0
Вертикальное разрешение	8 бит
Длина записи	10К (не расширяемая)
Горизонтальный масштаб	5 нс / дел – 100 с / дел, шаг 1 – 2 – 5
Вертикальная чувствительность	5 мВ / дел - 5 В / дел (на входе)
Тип триггера	Edge, Video, Slope, Pulse, Alternate
Режим триггера	автоматический, нормальный, одиночный
Частота линии / поля	NTSC, PAL и SECAM
Автоматическое измерение	Period, Freq, Mean, PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Rise Time, Fall Time, +D width, -D width, +Duty, -Duty, Delay A→B, Delay A→B , Cycle RMS, Cursor RMS, Duty cycle, and Phase
Математические функции	＋, －, ×, ÷, инвертирование, БПФ
Поддержка SCPI и LabVIEW	есть
Хранение форм сигнала	есть, 15
Функция Pass / Fail	есть
Функция цифровой фильтрации и измерения тока	нет
Общие характеристики
Дисплей	8 дюймовый, TFT ЖК-экран, 800 x 600
Интерфейс(стандартно)	USB host, USB device, Pass / Fail, LAN
Источник питания	100 - 240 В переменного тока, 50 / 60 Гц, CAT II
Габариты изделия	348 x 170 x 78 мм
Габариты упаковки	430 x 120 x 220 мм
Вес	1,5 кг
Вес брутто	2,05 кг
Комплектация	осциллограф OWON SDS5052EV - 1 шт
	кабель питания - 1 шт; USB кабель - 1 шт; зонд - 1 шт; регулировочная отвертка - 1 шт; диск с ПО - 1 шт; руководство пользователя - 1 шт
