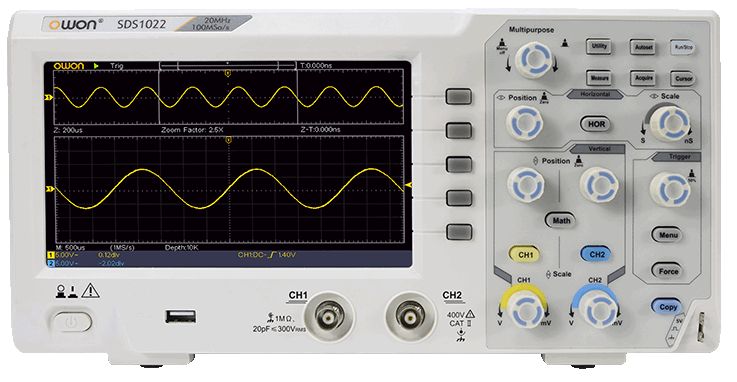

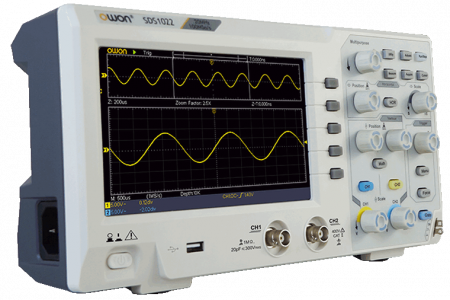

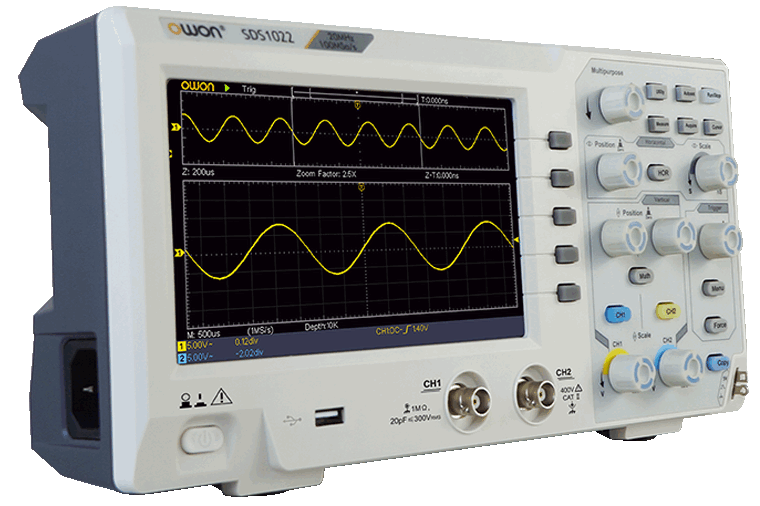

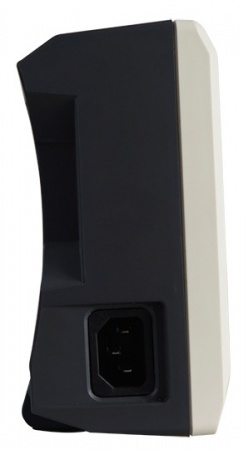

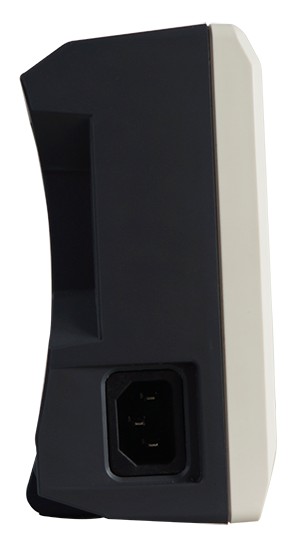

Модель OWON SDS1022 представляет собой младшую модель в подгруппе 2-х канальных устройств, из составе серии
однотипных приборов бюджетного ценового класса - OWON SDS1000, предназначенных для несложных измерений параметров в простых электронных устройствах, для применения в радиомастерских, в радиолюбительстве, в области технического образования и переподготовки кадров.
Автоматические измерения: напряжение: размах, амплитуда, среднее, среднеквадратичное, максимальное, минимальное, высокое, низкое, частота, период, время нарастания, спада, ширина импульса, выброс, ширина положительного импульса, ширина отрицательного импульса, задержка нарастания, задержка спада, положительный и отрицательный коэффициент заполнения, площадь. Математические функции: сложение, вычитание, умножение, деление, инверсия, преобразования Фурье.
Сравнительные характеристики осциллографов серии OWON SDS1000
|
Характеристика/ Модель |
SDS1022 |
SDS1052 |
SDS1102 |
SDS1202 |
|
Количество каналов |
2 |
2 |
2 |
2 |
|
Полоса пропускания, МГц |
20 |
50 |
100 |
200 |
|
Дискретизация (макс.), Мвыб/сек |
100 |
500 |
1 000 |
1 000 |
|
Время нарастания, нс (<=) |
17,5 |
7,0 |
3, 5 |
1, 75 |
Основные параметры осциллографа OWON SDS1022
- Количество каналов: 2 аналоговых ;
- Полоса пропускания: до 20 МГц;
- Дискретизация в р.в.: 0,1 ГГц (макс.знач. 1 работающий канал);
- Горизонтальная развертка: 5 нс/дел … 1000 с/дел;
- Вертикальная развертка: 5 мВ/дел … 5 В/дел; разрешение 8 бит;
- Время нарастания: ≤ 17,5 нс;
- Режимы запуска: автоматический, нормальный, одиночный;
- Дисплей: диагональ 7 дюймов (17,78 см), цветной TFT ЖК 800 x 480, 65536 цветов;
- Тип входа: открытый, закрытый, заземление;
- Входной импеданс: 1MΩ ± 2%, в параллель с 20пФ±5пФ;
- Максимальное напряжение по входу: 400В (пост.+перемен.) размах, аттенюатор 10:1;
- Глубина записи макс.: 10К точек;
- Синхронизация: по фронту, по видео (NTSC, PAL, SECAM);
- Курсорные измерения: амплитуда, время, dV, dT;
- Память: 16 осциллограмм;
- Интерфейсы: USB2.0 host, device
- Частотомер: одноканальный, 6-ти разрядный;
- Диапазон рабочих температур: 0°С ... +40°С;
- Диапазон температур хранения: -20°С ... +60°С;
- Сертификат: CE, EAC;
- Питание: 100В - 240В AC, 50/60Гц, CAT II;
- Потребление: менее 15 Вт, естественное охлаждение;
- Габариты,мм: 301 х 152 х 70;
- Вес осциллографа, г: 1100 г;
- Вес с упаковкой: 1600 г;
- Гарантия производителя: 3 года;
- Языки меню: русский, английский, немецкий, французский, итальянский, испанский, японский, китайский;
|
Серия |
OWON SDS1000 |
|
Полоса пропускания |
20 МГц |
|
Количество каналов |
2 |
|
Максимальная частота дискретизации в реальном времени |
100 МВыб / с (1 работающий канал) |
|
Входные параметры |
|
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2 %, 20 пФ ± 5 пФ |
|
Установка коэффициента затухания датчика |
1 Х, 10 Х, 100 Х, 1000 Х |
|
Максимальное входное напряжение |
± 400 В |
|
Канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
|
Время задержки между каналами |
150 пс |
|
Горизонтальная система |
|
|
Интерполяция формы волны |
sin (х) / х |
|
Размер памяти |
10 Кб |
|
Коэффициент развёртки |
5 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
|
Диапазон частоты дискретизации |
0,5 Выб / с - 100 МВыб / с |
|
Точность |
± 100 ppm |
|
Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
|
Вертикальная система |
|
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
5 мВ / дел - 5 В / дел |
|
Время нарастания |
≤ 17,5 нс |
|
Смещение |
± 2 В (5 мВ / дел - 100 мВ / дел) ± 50 В (200 мВ / дел - 5 В / дел) |
|
Низкочастотный отклик (-3 дБ) |
≥ 10 Гц (на входе BNC) |
|
Точность усиления постоянного тока |
± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел) |
|
Система синхронизации |
|
|
Режимы триггера |
фронт, видео сигнал |
|
Диапазон уровня запуска триггера |
± 5 деления от центра экрана |
|
Точность уровня триггера |
± 0,3 дел |
|
Смещение триггера |
согласно длине и времени записи |
|
Диапазон удержания триггера |
100 нс - 10 с |
|
50% уровень настройки |
частота входного сигнала ≥ 50 Гц |
|
Запуск по фронту |
|
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту |
|
Запуск по видео сигналу |
|
|
Стандарт сигнала |
NTSC, PAL, SECAM |
|
Диапазон номеров строк |
1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
|
Система измерения |
|
|
Курсорные измерения |
△ V, △ T, △ T & △ V между курсорами, автоматический курсор |
|
Автоматическое измерение |
период, частота, среднее значение, PK-PK, RMS, максимум, минимум, верх, основание, амплитуда, перерегулирование, предварительная съемка, время нарастания, время спада, отрицательная ширина импульса, положительная ширина импульса, отрицательный рабочий цикл, положительный рабочий цикл, задержка A → B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, коэффициент заполнения экрана, фаза + счетчик импульсов, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и площадь цикла |
|
Математические функции |
+, -, *, / FFT |
|
Хранение формы волны |
16 сигналов |
|
Фигуры Лиссажу |
|
|
Разность фаз |
± 3 градуса |
|
Общие характеристики |
|
|
Тип дисплея |
7 дюймов TFT LCD - экран, 800 * 480 точек, 65536 цветов |
|
Интерфейс |
русский |
|
Питание |
100 - 240 В AC, 50 - 60 Гц, CAT II |
|
Потребляемая мощность |
< 15 Вт |
|
Предохранитель |
Т, 2 А, 250 В |
|
Поддержка счетчика |
есть |
|
Интерфейс передачи данных |
USB 2.0 |
|
Рабочая температура |
от 0 °С до 40 °С |
|
Температура хранения |
от -20 °С до 60 °С |
|
Относительная влажность |
до 90% |
|
Рабочая высота |
рабочая до 3000 м |
|
хранения до 15000 м |
|
|
Метод охлаждения |
естественная конвекция |
|
Габариты |
301 х 152 х 70 мм |
|
Габариты упаковки |
370 x 110 x 180 мм |
|
Вес нетто |
1,1 кг |
|
Вес брутто |
1,6 кг |
|
Комплектация |
цифровой осциллограф OWON SDS1022 - 1 шт щупы для осциллографа - 2 шт щуп регулировки - 1 шт кабель питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
|
Количество каналов
|
2 |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
100 МГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
20 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB |
|
Максимальная частота дискретизации
|
100 МГц |
