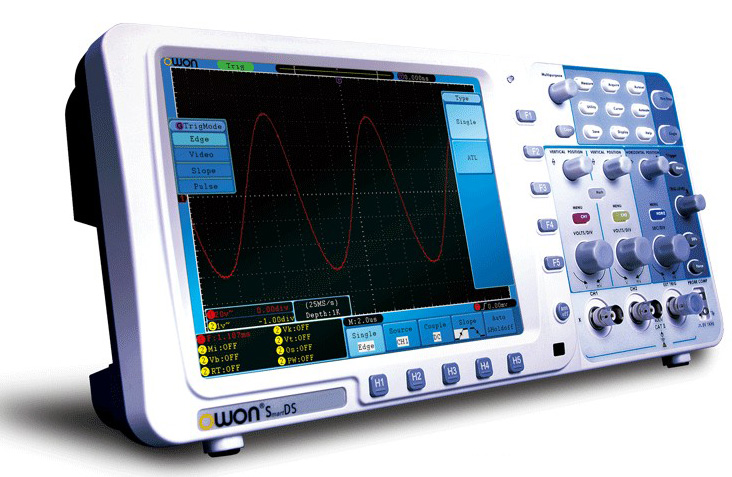

OWON SDS7072 осциллограф запоминающий с увеличенной глубиной памяти

В полном перечне всех аппаратных модификаций, составляющих серию осциллографов OWEN SmartDSxxx2(V) представлено 16 вариантов технического исполнения для этих устройств, которые могут быть условно разделены на две основные подгруппы по наличию встроенного в корпус осциллографа интерфейса VGA. При наличии такого аппаратного расширения в название модели добавляется буква "V".

В каждой подгруппе все модели осциллографов отличаются друг от друга значениями верхней границы полосы пропускания и, в свою очередь, составляют три условных ряда:

• "младший" ряд включает варианты исполнения с верхней границей полосы пропускания 60 МГц (1 модель) или 70 МГц (1 модель),
• "средний" ряд включает варианты исполнения с верхней границей полосы пропускания 100 МГц или 200 МГц (по 2 модели с одинаковыми значениями верхней границы);
• "старший" ряд включает варианты исполнения с верхней границей полосы пропускания 300 МГц (представлено 2 различные модели).

В каждом ряду модели осциллографов с одинаковым значением верхней границы полосы пропускания отличаются: максимальными значениями частоты дискретизации и минимальными значениями нижней границы интервала горизонтальной чувствительности (ось времени).

Сравнительные характеристики осциллографов каждой подгруппы (со встроенным интерфейсом VGA или без него), представлены в нижеследующей таблице.

Сравнительные характеристики осциллографов интеллектуадьной (Smart - серии) OWON SmartDSxxxx(V)

Характеристика/ Модель	SDS6062(V)	SDS7072(V)	SDS7102(V)	SDS7202(V)	SDS8102(V)	SDS8202(V)	SDS8302(V)	SDS9302(V)
Количество каналов	2+EXT	2 +EXT	2+EXT	2+EXT	2+EXT	2+EXT	2+EXT	2+EXT
Полоса пропускания, МГц	60	70	100	200	100	200	300	300
Дискретизация (макс.), Гвыб/с	0,5	1,0	1,0	1,0	2,0,	2,0,	2,5,	3,2
Время нарастания, нс (<=)	5,8,	5,0	3,5	1,75	3,5	1,75	1,17	1?17
Глубина памяти (макс)	10 М	10 М	10 М	10 М	10 М	10 М	10 М	10 М
Горизонтальный  масштаб	5нс ～100с	2нс/дел～100с/дел, шаг 1~2~5			1нс/дел～100с/дел, шаг 1~2~5
Вертик-ная чувствительность	2 мВ/дел～10 В/дел (на входе)

В В подгруппе устройств OWON SmartDSxxx2V (без встроенным интерфейса VGA) вариант исполнения осциллографа OWON SDS7072 с верхней границей полосы пропускания 70 МГц принадлежит к "младшему" ряду моделей и может быть поставлен с максимальной глубиной памяти 10М точек (опция, 1М точек - стандартно). Такое значение важного параметра выгодно отличает исполнение прибора OWON SDS7072 от значения в 10К точек, характерного для более экономичного варианта - OWON SDS7072E (с символом "E" в названии модели).

Частота дискретизации осциллографа OWON SDS7072: 500 Мвыб/сек при работе 2-х каналов одновременно. Максимальная дискретизация 1000 Мвыб/сек - при работе 1-го канала.

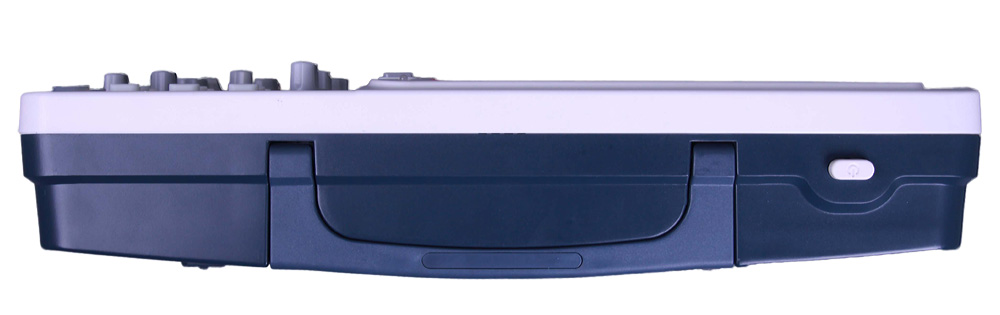

Конструкцией осциллографа OWON SDS7072 предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.

В приборе OWON SDS7072 установлен цветной TFT-дисплеей высокого разрешения (800*600 пикселей) с диагональю 20 см.

Осциллограф OWON SDS7072 обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».

Осциллограф OWON SDS7072 способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.

Осциллограф OWON SDS7072 способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.

Пользователь также может проводить с помощью осциллографа OWON SDS7072 различные математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.

Основные технические характеристики осциллографа OWON SDS7072

• Полоса пропускания: 70 МГц;
• Количество каналов: 2 аналоговых +1 для внешнего запуска;
• Дискретизация в реальном времени: 1 000 Мвыб/сек (режим работы - 1 канал);
• Глубина памяти стандартно 1М точек на канал (10М - опция);
• Разрешение АЦП: 8 бит;
• Встроенный видеовыход -  отсутствует;
• Вертикальная чувствительность осциллографа: 2 мВ/дел - 10 В/дел;
• Сохранение во внутреннюю память: 15 осциллограмм (запись/чтение);
• Сбор данных: выборка, пиковый детектор, усреднение;
• Синхронизация: по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов;
• Типы развертки: авто, норм, однократный;
• Дополнительный внешний вход синхронизации (External);
• Интерполяция sin(x)/x, режим растяжки окна (ZOOM);
• Автоматические измерения 20 параметров, встроенный частотомер Курсорные измерения (ΔU, Δt);
• Математические функции: сложение, вычитание, умножение, деление, FFT;
• Дисплей: цветной TFT 800×600, диагональ: 20 см;
• Интерфейсы: USB (сохранение данных на внешний flash-носитель),
• Габариты: 348×170×79 (мм), масса 1,5 кг;
• Батарейное питание (опция).

Технические характеристики осциллографа OWON SDS7072

Серия (модельный ряд)	OWON SmartDS-V (со встроенным интрефейсом VGA)
Количество каналов	2 + 1 EXT (внешний)
Полоса пропускания	70 МГц
Частота дискретизации	1000 МВыб / с - максимально
Частота дискретизации на канал	500 МВыб / с
Время нарастания	≤ 5,0
Вертикальное разрешение	8 бит
Длина записи	10М - максимально
Горизонтальный масштаб	2 нс / дел – 100 с / дел, шаг 1 – 2 – 5
Вертикальная чувствительность	2 мВ / дел - 10 В / дел (на входе)
Тип триггера	Edge, Video, Slope, Pulse, Alternate
Режим триггера	автоматический, нормальный, одиночный
Частота линии / поля	NTSC, PAL и SECAM
Автоматическое измерение	Period, Freq, Mean, PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Rise Time, Fall Time, +D width, -D width, +Duty, -Duty, Delay A→B, Delay A→B , Cycle RMS, Cursor RMS, Duty cycle, and Phase
Математические функции	＋, －, ×, ÷, инвертирование, БПФ
Поддержка SCPI и LabVIEW	есть
Хранение форм сигнала	есть, 15
Функция Pass / Fail	есть
Функция цифровой фильтрации и измерения тока	есть
Общие характеристики
Дисплей	8 дюймовый, TFT ЖК-экран, 800 x 600
Интерфейс(стандартно)	USB host, USB device, Pass / Fail, LAN
Источник питания	100 - 240 В переменного тока, 50 / 60 Гц, CAT II
Габариты изделия	348 x 170 x 78 мм
Габариты упаковки	430 x 120 x 220 мм
Вес	1,5 кг
Вес брутто	2,05 кг
Комплектация	осциллограф OWON SDS7072 - 1 шт
	кабель питания - 1 шт; USB кабель - 1 шт; зонд - 1 шт; регулировочная отвертка - 1 шт; диск с ПО - 1 шт; руководство пользователя - 1 шт

.
