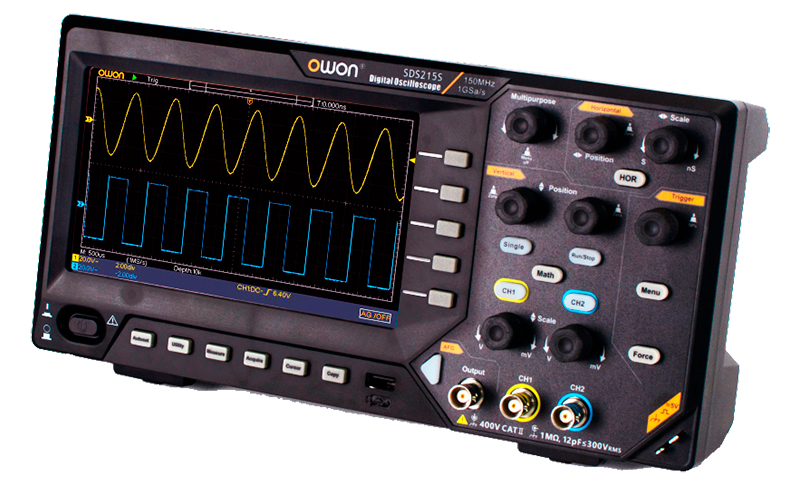

Модель прибора OWON SDS215S представляет собой малобюджетный цифровой комбинированный осциллограф нового поколения приборов, предназначенных для несложных измерений в простых электронных устройствах, для применения в радиомастерских, в радиолюбительстве, в области технического образования и переподготовки кадров.
Модель цифрового комбинированного осциллографа OWON SDS215S, благодаря наличию встроенных частотомера и генератора сигналов произвольной формы, можно по-праву отнести к многофункциональным измерительным приборам.
Основные параметры осциллографа OWON SDS215S
- Количество каналов: 2 аналоговых ;
- Полоса пропускания: до 150 МГц;
- Дискретизация в р.в.: 1,0 ГГц (макс.знач. 1 работающий канал);
- Горизонтальная развертка: 2 нс/дел … 1000 с/дел;
- Вертикальная развертка: 2 мВ/дел … 10 В/дел;
- Разрешение АЦП: 8 бит;
- Время нарастания: <= 2,4 нс;
- Режимы запуска: автоматический, нормальный, одиночный;
- Дисплей: диагональ 7 дюймов (17,78 см), цветной TFT ЖК 800 x 480, 65536 цветов;
- Тип входа: открытый, закрытый, заземление;
- Входной импеданс: 1MОм ± 2%, в параллель с 12пФ±5пФ;
- Максимальное напряжение по входу: 400В (пост.+перемен.) размах, аттенюатор 10:1;
- Глубина записи макс.: 20 М точек;
- Синхронизация: по фронту, по видео (NTSC, PAL, SECAM);
- Курсорные измерения: амплитуда, время, dV, dT;
- Память: 16 осциллограмм;
- Интерфейсы: USB device 2.0;
- Встроенный частотомер: 6-ти разрядный;
- Встроенный генератор СПФ, 1 канал;
- Полоса частот, макс: до 25 МГц (Sin);
- Дискретизация: до 125 Мвыб/сек;
- Длина генерируемого сигнала: 8 К точек;
- Разрешение генератора: 14 бит, программное;
- Диапазон рабочих температур: 0°С ... +40°С;
- Диапазон температур хранения: -20°С ... +60°С;
- Сертификат: CE, EAC;
- Питание: 100В - 240В AC, 50/60Гц, CAT II;
- Потребление: менее 15 Вт, естественное охлаждение;
- Габариты,мм: 301 х 152 х 70;
- Вес осциллографа, г: 1100 г;
- Вес с упаковкой: 1600 г;
- Гарантия производителя: 3 года;
- Языки меню: английский, китайский;
|
Полоса пропускания |
150 МГц |
|
Количество каналов |
2 |
|
Частота дискретизации |
1 ГВыб/с |
|
Время нарастания |
≤ 2,4 нс |
|
Режим сбора данных |
обычный режим, определение пика, усреднение |
|
Вход |
DC, AC, заземление |
|
Входное сопротивление |
1 МОм ± 2 %, параллельно 20 пФ ± 5 пФ |
|
Коэффициент затухания зонда |
1X, 10X, 100X, 1000X |
|
Глубина памяти |
20 Мб |
|
Горизонтальный масштаб |
2 нс/дел – 1000 с/дел, шаг 1-2-5 |
|
Вертикальная чувствительность |
2 мВ/дел - 10 В/дел |
|
Автоматическое измерение |
Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +PulseWidth, -PulseWidth, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, Phase, +PulseCount, -PulseCount, RiseEdgeCnt, FallEdgeCnt, Area, Cycle Area |
|
Математические функции |
＋, －, ×, ÷, БПФ |
|
Память |
до 16 осциллограмм |
|
Тип триггера |
Edge, Video |
|
Частотомер |
есть |
|
Генератор сигналов |
|
|
Стандартные формы сигналов |
синусоидальная волна, прямоугольная волна, ступенчатая волна, импульсная волна, произвольная волна |
|
Произвольные формы сигналов |
синус, экспоненциальный рост, экспоненциальный спад, гауссиан, более 160 видов |
|
Максимальная выходная частота |
25 МГц |
|
Произвольная форма сигнала |
0,1 Гц - 5 МГц |
|
Частота дискретизации |
125 МВыб/с |
|
Амплитуда (50 Ом) |
0,005 - 3 В |
|
Диапазон смещения постоянного тока |
±3 В, высокое сопротивление |
|
Каналы |
1 |
|
Длина формы сигнала |
8 Кб |
|
Вертикальное разрешение |
14 бит |
|
Сопротивление нагрузки |
50 Ом |
|
Общие характеристики |
|
|
Дисплей |
7-дюймовый ЖК дисплей, 800 x 480 пикселей |
|
Интерфейс |
USB Device, USB Host, USB Type-B |
|
Питание |
100 - 240 В, 50 / 60 Гц, CAT Ⅱ |
|
Потребляемая мощность |
< 16 Вт |
|
Предохранитель |
2 А, 250 В, T класс |
|
Рабочая температура |
0 - 40 ℃ |
|
Температура хранения |
-20 - 60 ℃ |
|
Относительная влажность |
≤ 90 % |
|
Габариты |
301 x 152 x 70 мм |
|
Вес |
1,1 кг |
|
Комплектация |
осциллограф OWON SDS215S - 1 шт |
|
Количество каналов
|
2 |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
1 ГГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
150 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB, VGA |
|
Максимальная частота дискретизации
|
1 ГГц |
