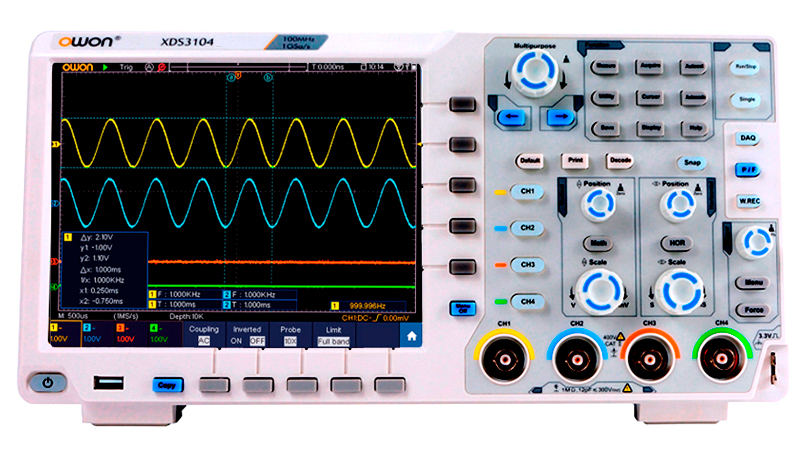

OWON XDS3104 базовая модель (без встроенных аппаратных технических элементов: VGA-порта, встроенного генератора, модуля Wi-Fi) в линейке многофункциональных, бюджетных, 4-х канальных, цифровых осциллографов с полосой пропускания до 100 МГц. и встроенным АЦП с разрядностью 8 bit.
Тем не менее, прибор OWON XDS3104 относится к классу многофункциональных измерительных приборов, выполненному по схеме - "4 in 1", объединяющей в одном компактном корпусе функционал нескольких измерительных устройств.
- цифровой запоминающий осциллограф с полосой до 100 МГц
- частотомер
- цифровой мультиметр
- анализатор сигналов цифровых протоколов: RS-232, I2C, SPI (опция); CAN (опция)
Основные технические параметры осциллографа OWON XDS3104
- Каналы: 4 аналоговых + порт EXT для внешнего запуска;
- Полос пропускания: 100 МГц;
- АЦП: 8 бит;
-
Частота дискретизации максимальная: 1 Гвыб/сек (при работе 1-го или 2-х каналов), 500 Мвыб/с (при работе 3-х или 4-х каналов)
- Скорость захвата: до 70 000 осц/сек
- Глубина памяти максимальная: 40 М точек
- Коэффициент развертки: 1 нс/дел ~ 1000 с/дел
- Функция записи в реальном времени , функция воспроизведения, функция непрерывной записи, функция анализа.
- Низкий уровень шума, диапазон коэффициента вертикального отклонения 1 мВ/дел.–10 В/дел.
- Батарейное питание (опция)
- 256 уровней яркости отображения сигнала
- 8- ми дюймовый ЖК цветной дисплей c разрешением 800x600
- Возможность автоматической настройки отображения осциллограммы сигнала (Auto)
- До 16 видов запуска, включая запуск по различным протоколам
- Автоматическое измерение 28 параметров сигнала, присутствует функция статистики измерений
- Функция осуществления различных математических операций с сигналами
- Порты в стандартной комплектации включают: USB Device, USB Host, LAN
- Поддержка USB-накопителей и PictBridge-совместимых принтеров
- Поддержка системы команд дистанционного управления SCPI и LabVIEW
|
Серия |
OWON XDS3000 (4-CH) |
|
Количество каналов |
4 + EXT |
|
Полоса пропускания |
100 МГц |
|
Частота дискретизации |
1 ГВыб / с |
|
Частота дискретизации на канал |
1 Гвыб?с (1 или 2 канала), 500 МВыб / с (3 или 4 канала) |
|
Время нарастания |
≤ 3,5 |
|
Вертикальное разрешение |
8 бит |
|
Длина записи |
40М максимально |
|
Частота обновления сигнала |
70 000 осциллограмм/с |
|
Горизонтальный масштаб |
1 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 |
|
Частота дискретизации |
± 2,5 ч / млн |
|
Вертикальная чувствительность |
1 мВ / дел - 10 В / дел (на входе) |
|
Тип триггера |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 и CAN (опционально) |
|
Декодирование шин |
I2C, SPI, RS232, CAN |
|
Режим триггера |
автоматический, нормальный и одиночный |
|
Математические функции |
+, -, *, /, FFT, Intg, Diff, Sqrt, and user defined function |
|
Вертикальный диапазон |
± 2 В (1 мВ / дел - 50 мВ / дел); |
|
Поддержка SCPI и LabVIEW |
есть |
|
Функция мультитриггера и декодирования шин |
есть |
|
Общие характеристики |
|
|
Дисплей |
8 дюймовый, TFT ЖК-экран, 800 x 600 |
|
Интерфейс |
USB host, USB device, USB порт для PictBridge, LAN, AUX и VGA |
|
Источник питания |
100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
|
Предохранитель |
2 А, класс Т, 250В |
|
Габариты изделия |
340 x 177 x 90 мм |
|
Вес |
2,6 кг |
|
Комплектация |
осциллограф OWON XDS3104 - 1 шт |
|
|
кабель питания - 1 шт; |
|
Количество каналов
|
4 + EXT |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
500 МГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
100 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB |
|
Максимальная частота дискретизации
|
1 ГГц |
