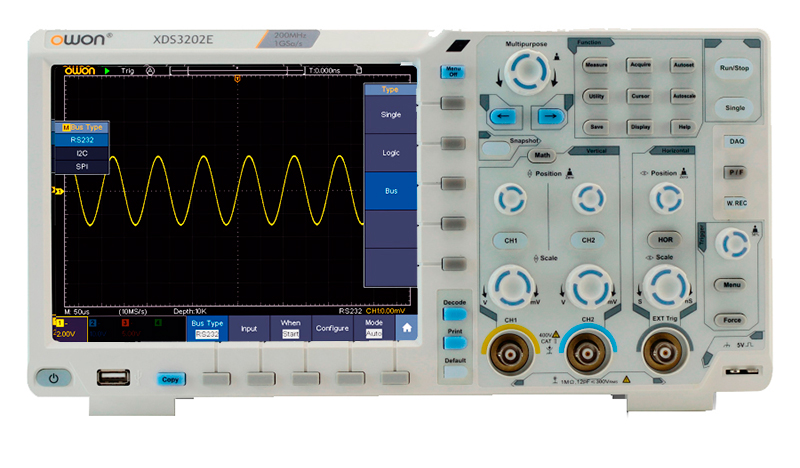

OWON XDS3202E - эконом вариант (символ "Е" в названии модели - сокращение от "Econom") исполнения прибора OWON XDS3202 с немного уменьшенными верхними значениями у части технических показателей без встроенных аппаратных технических элементов: без VGA-порта, без модуля Wi-Fi, без встроенного генератора сигналов).
Тем не менее, прибор OWON XDS3202E относится к классу многофункциональных измерительных приборов, выполненному по схеме - "4 in 1", объединяющей в одном компактном корпусе функционал нескольких измерительных устройств.
- цифровой запоминающий осциллограф с полосой до 200 МГц
- частотомер
- цифровой мультиметр
- анализатор сигналов цифровых протоколов: RS-232, I2C, SPI (опция); CAN (опция)
Основные технические параметры осциллографа OWON XDS3202E
- Каналы: 2 аналоговых + порт EXT для внешнего запуска
-
Частота дискретизации максимальная: 1 Гвыб/сек (при работе 1-го канала)
- Скорость захвата: 56 000 осц/сек
- Глубина памяти максимальная: 40 М точек
- Функция записи в реальном времени , функция воспроизведения, функция непрерывной записи, функция анализа.
- Низкий уровень шума, диапазон коэффициента вертикального отклонения 1 мВ/дел.–10 В/дел.
- Батарейное питание (опция)
- 256 уровней яркости отображения сигнала
- 8- ми дюймовый ЖК цветной дисплей c разрешением 800x600
- Возможность автоматической настройки отображения осциллограммы сигнала (Auto)
- До 16 видов запуска, включая запуск по различным протоколам
- Автоматическое измерение 28 параметров сигнала, присутствует функция статистики измерений
- Функция осуществления различных математических операций с сигналами
- Порты в стандартной комплектации включают: USB Device, USB Host, LAN
- Поддержка USB-накопителей и PictBridge-совместимых принтеров
- Поддержка системы команд дистанционного управления SCPI и LabVIEW
|
Серия |
OWON XDS3000 (2CH) |
|
Полоса пропускания |
200 МГц |
|
Количество каналов |
2 + EXT |
|
Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме |
|
Входные параметры |
|
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2 %, 15 пФ ± 5 пФ |
|
Коэффициент затухания датчика |
0,001 Х - 1000 Х |
|
Максимальное входное напряжение |
1 МОм: ≤ 400 В |
|
Ограничение полосы пропускания |
20 МГц |
|
Канал-канальная изоляция |
50 Гц: 100 : 1 |
|
Время задержки между каналами |
150 пс |
|
Горизонтальная система |
|
|
Интерполяция формы волны |
sin (х) / х, х |
|
Размер памяти |
40 Мб |
|
Коэффициент развёртки |
1 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
|
Диапазон частоты дискретизации |
0,05 Выб / с - 1 ГВыб / с в
одноканальном режиме |
|
Точность |
± 1 ppm |
|
Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 1
ppm x чтение + 0,6 нс) |
|
Вертикальная система |
|
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
1 мВ / дел - 10 В / дел |
|
Время нарастания |
≤ 1.75 нс |
|
Смещение |
± 2 В (1 мВ / дел - 50 мВ / дел) |
|
Низкочастотный отклик (-3 дБ) |
≥ 10 Гц (на входе BNC) |
|
Точность усиления постоянного тока |
± 2% |
|
Система синхронизации |
|
|
Режимы триггера |
фронт, импульс, видео сигнал (NTSC, PAL,SECAM), наклон, рант, окно, тайм аут, логический, RS232, I2C, SPI |
|
Диапазон уровня запуска триггера |
CH1 ~ CH4: ± 5 делений от центра экрана |
|
EXT: ± 2 В |
|
|
EXT/5: ± 10 В |
|
|
Точность уровня триггера |
CH1 ~ CH4: ± 0,3 дел |
|
EXT: ± (6 % от настройки + 10 мВ) |
|
|
EXT/5: ± (6 % от настройки + 50 мВ) |
|
|
Смещение триггера |
согласно длине и времени записи |
|
Диапазон удержания триггера |
100 нс - 10 с |
|
50% уровень настройки |
частота входного сигнала ≥ 50 Гц |
|
Запуск по фронту |
|
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
|
Диапазон удержания триггера |
30 нс ~ 10 с |
|
Запуск по видео сигналу |
|
|
Стандарт сигнала |
NTSC, PAL, SECAM |
|
Диапазон номеров строк |
1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
|
Запуск по наклону |
|
|
Режим запуска |
положительный наклон >, <, = |
|
отрицательный наклон >, <, = |
|
|
Диапазон удержания триггера |
30 нс ~ 10 с |
|
Запуск по ранту |
|
|
Режим запуска |
положительный наклон >, <, = |
|
отрицательный наклон >, <, = |
|
|
Диапазон удержания триггера |
30 нс ~ 10 с |
|
Запуск по окну |
|
|
Режим запуска |
положительный, отрицательный |
|
Положение триггера |
вход, выход, время |
|
Диапазон удержания триггера |
30 нс ~ 10 с |
|
Запуск по длительности лимита времени |
|
|
Режим запуска |
нарастающий, ниспадающий |
|
Диапазон удержания триггера |
30 нс ~ 10 с |
|
Запуск по N-фронту |
|
|
Режим запуска |
нарастающий, ниспадающий |
|
Диапазон удержания триггера |
30 нс ~ 10 с |
|
Номер фронта |
1 - 128 |
|
Запуск по логике |
|
|
Режим логики |
AND, OR, XNOR, XOR |
|
Режим ввода |
H, L, X, нарастающий, ниспадающий |
|
Режим вывода |
Goes True, Goes False, Is True >, Is True <, Is True = |
|
Запуск по RS232 |
|
|
Полярность |
нормальная, инвертированная |
|
Условие запуска |
Start, Error, Check Error, Data |
|
Скорость передачи данных |
обычная, пользовательская |
|
Биты данных |
5 - 8 бит |
|
Запуск по I2C |
|
|
Условие запуска |
Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data |
|
Адресные биты |
7, 8, 10 бит |
|
Диапазон адресов |
0 - 127, 0 - 255, 0 - 1023 |
|
Длина байта |
1 - 5 |
|
Запуск по SPI |
|
|
Условие запуска |
тайм аут |
|
Диапазон удержания триггера |
30 нс ~ 10 с |
|
Биты данных |
4 - 32 бит |
|
Настройка линии передачи данных |
H, L, X |
|
Система измерения |
|
|
Курсорные измерения |
△V, △T, △T & △V |
|
Автоматическое измерение |
период, частота, среднее значение, PK-PK, RMS, максимальное, минимальное, основание, амплитуда, перерегулирование, предварительная съемка, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, задержка A → B, задержка A → B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, коэффициент заполнения экрана, фаза + счетчик импульсов, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и область цикла |
|
Математические функции |
＋, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательская функция, цифровой фильтр (низкие частоты, высокие частоты, полоса пропускания, отклонение полосы) |
|
Хранение формы волны |
100 форм |
|
Общие характеристики |
|
|
Тип дисплея |
8 дюймов TFT LCD - экран, 800 * 600 точек, 65536 цветов |
|
Питание |
100 - 240 В AC RMS, 50 - 60 Гц, CAT II |
|
Потребляемая мощность |
< 24 Вт |
|
Предохранитель |
Т, 2 А, 250 В |
|
Рабочая температура |
от 0 °С до 40 °С |
|
Температура хранения |
от -20 °С до 60 °С |
|
Относительная влажность |
до 90% |
|
Рабочая высота |
рабочая до 3000 м |
|
хранения до 15000 м |
|
|
Интерфейс передачи данных |
USB, LAN, VGA |
|
Частотомер |
есть |
|
Метод охлаждения |
естественная конвекция |
|
Габариты |
340 х 177 х 90 мм |
|
Вес нетто |
2,8 кг |
|
Комплектация |
цифровой осциллограф OWON XDS3202E - 1
шт |
|
Количество каналов
|
2 + EXT |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
1 ГГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
200 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB |
|
Максимальная частота дискретизации
|
1 ГГц |
