OWON ADS3502 осциллограф запоминающий с сенсорным экраном

OWON ADS3502 старшая модель в подгруппе 2-х канальных приборов в составе инновационной серии OWON ADS3000, которая представляет собой цифровой запоминающий многофункциональный осциллограф, изготавливаемый по инновационной технологии "OWON X-Vision III"

Благодаря применению новых конструкторских решений, в осциллографе OWON ADS3502 пользователям доступен целый ряд измерительных и функциональных возможностей, которые не встречаются в других модельных линеках осциллографов

Перечень основных инноваций (ранее не доступных в других линейках осциллографов OWON)

Конструкция аппаратной части осциллографов OWON ADS3000 реализована с применением новой перспективной технологии "OWON X-Vision III", обеспечивающую более низкий уровень шума, больший объем встроенной памяти, более быстрое обновление визуального отображения формы входного сигнала.

Максимальный размер глубины памяти составляет 100 М, частота обновления возросла до 500 000 осциллограмм/с, что обеспечивает четкий захват входного сигнала.

Максимальная частота дискретизации 2,5 Гвыб/с (1 канал) или 1,25 Гвыб/с (2 канала).

Вертикальная точность составляет интервал 500 мкВ/дел - 10 В/дел, а диапазон временной развертки составляет 500 пс/дел - 1000 с/дел.

Частотный анализ осуществляется на пространстве 1 млн точек с помощью функционала FFT (быстрое преобразование Фурье) и обеспечивает точное отображение частотных характеристик входных сигналов.

В конструкцию осциллографа OWON ADS3502 добавлен специальный блок, который на основе ОС типа Android, обеспечил широкий набор дополнительных возможностей: встроенный микрофон и динамик с поддержкой внешних устройств, таких как мышь и клавиатура, значительно повышающие общую эффективность работы с приборами.

Существенно переработан и дополнен функционал пользователя для управления файлами с записями для более удобного просмотра, редактирования и экспорта собранной информации.

В базовую конструкцию прибора OWON ADS3502 опционально (устанавливается на заводе, наличие согласовывается при заказе), может быть добавлен USB-модуль беспроводной связи (Wi-Fi/Bluetooth) , который поддерживает протокол FTP, работу сетевых принтеров, организацию мобильной точки доступа и многое другое.

Кроме того, пользователю доступны: встроенные высокоточные частотомер и вольтметр, анализатор спектра (программная функция БПФ).

В осциллографе OWON ADS3502 реализованы основные типы запуска: по фронту, по ширине импульса, по уровню наклона, по значению амплитуды выще или ниже установленного значения, запуск по типу "тайм-аут", по фронтуN, по установленному логическому условию, по сигналам от внешних портов: и RS232/UART, 12C, SPI, CAN, LIN;

В конструкции осциллографа OWON ADS3502 предусмотрен специальный режим "клонирование формы сигнала" .

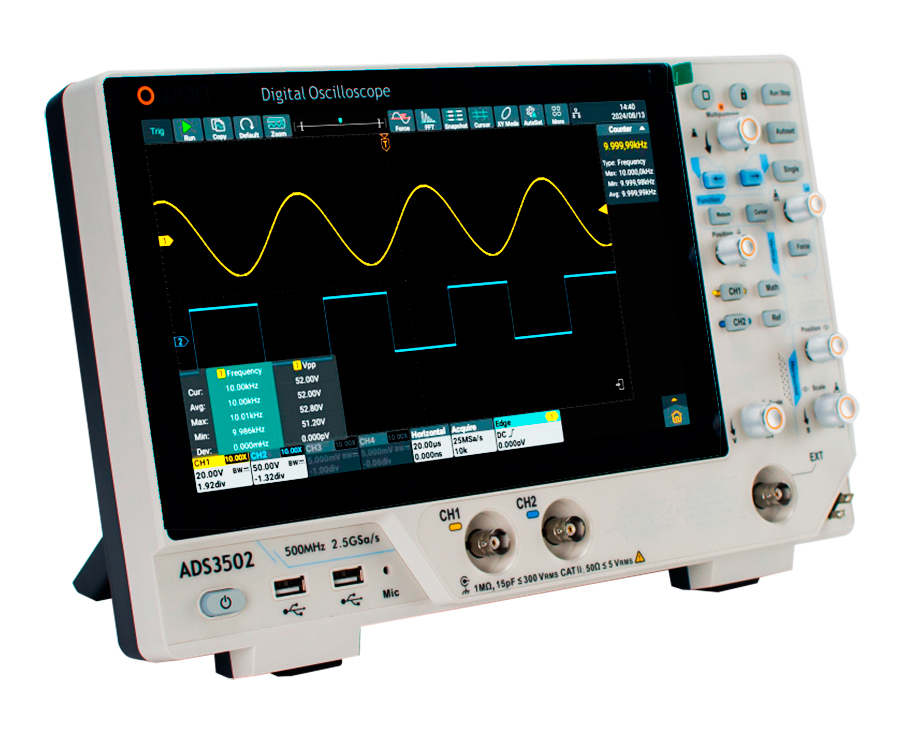

Внесены немаловажные изменения в общий дизайн осциллографов серии WON ADS3000, обеспечивающие комфортабельное взаимодействие пользователя с прибором. Сверхтонкий дизайн корпуса (глубина всего 11 см) экономит рабочее пространство, 10,1-дюймовый (по диагонали) цветной сенсорный экран с поддержкой функции "мультитач" для управления прибором с помощью жестов, настраиваемые сочетания клавиш управления для более простого и быстрого выбора необходимых функций и режимов работы.

Основные параметры осциллографа OWON ADS3502

• Вертикальное разрешение: АЦП 8 бит;
• Полоса пропускания осциллографа: до 500 МГц;
• Каналы: 2 + внешний запуск;
• Макс. частота дискретизации в реальном времени: 2,5 ГГц (один канал), 1,25 ГГц (два канала);
• Время нарастания, нс: <= 0,70
• Глубина памяти максимальная: 100M точек ;
• Чувствительность осциллографа: 500 мкВ/дел - 10 В/дел;
• Коэффициент развертки: 2 нс/дел ~ 1000 с/дел;
• Максимальная скорость регистрации: 500 000 осциллограмм в секунду;
• Сохранение во внутреннюю память: 100 осциллограмм (запись/чтение);
• Возможные режимы синхронизации: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по импульсу нетипичной амплитуды, по заданному окну, по лимиту времени, по номеру фронта, по совпадению с логическим шаблоном, по данным протоколов I²C, RS232, SPI и CAN;
• Декодирование протоколов: LIN, CAN, RS-232/UART, I2C, SPI;
• Типы развертки: авто, норм, однократный;
• Дополнительный внешний вход синхронизации (External);
• Интерполяция sin(x)/x, режим растяжки окна (ZOOM);
• Автоматические измерения 43 параметров;
• Встроенные частотомер и вольтметр;
• Поддержка внешней клавиатуры и мыши;
• Курсорные измерения (ΔU, Δt);
• Математические функции: сложение, вычитание, умножение, деление, FFT;
• Дисплей: сенсорный цветной TFT-ЖК экран 1024x600, диагональ 10,1" (25,6 см);
• Интерфейсы: USB device, USB host, LAN, HDMI;
• Габариты, мм: 325 x 111 x 209;
• Вес, кг: 3,2 .

Технические характеристики осциллографа OWON ADS3502

Количество каналов	2 + 1 (внешний)
Полоса пропускания	500 МГц
Частота дискретизации	2,5 ГВыб / с (1 канал); 1,25 ГВыб / с (2 канала)
Время нарастания	≤ 0,7 нс
Вертикальное разрешение	8 бит
Длина записи	100 М
Частота обновления сигнала	500000 осциллограмм / с
Горизонтальный масштаб	2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5
Вертикальная чувствительность	500 мкВ / дел - 10 В / дел
Тип триггера	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, RS232/UART, I2C, SPI, CAN, LIN
Декодирование шин	I2C, SPI, RS232, CAN, UART, LIN
Режим триггера	автоматический, нормальный и одиночный
Математические функции	+, -, *, /, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), User Defined Function, digital filter (lowpass, high pass, band pass, band reject), FFT (Vrms，dBVrms，Radians，Degrees)
Вертикальный диапазон	± 2 В (500 мкВ / дел - 50 мВ / дел); ± 20 В (100 мВ / дел - 500 мВ / дел); ± 250 В (1 В / дел - 10 В / дел)
Входное сопротивление	1 МОм ± 2 %, параллельно 15 пФ ± 5 пФ; 50 Ом ± 2 %
Точность усиления постоянного тока	≤ 1 мВ: 4 %; ≥ 2 мВ: 3 %
Поддержка SCPI	есть
Функция мультитриггера и декодирования шин	есть
Функция лупы	есть
Общие характеристики
Дисплей	10,1-дюймовый, TFT ЖК-экран, 1024 x 600

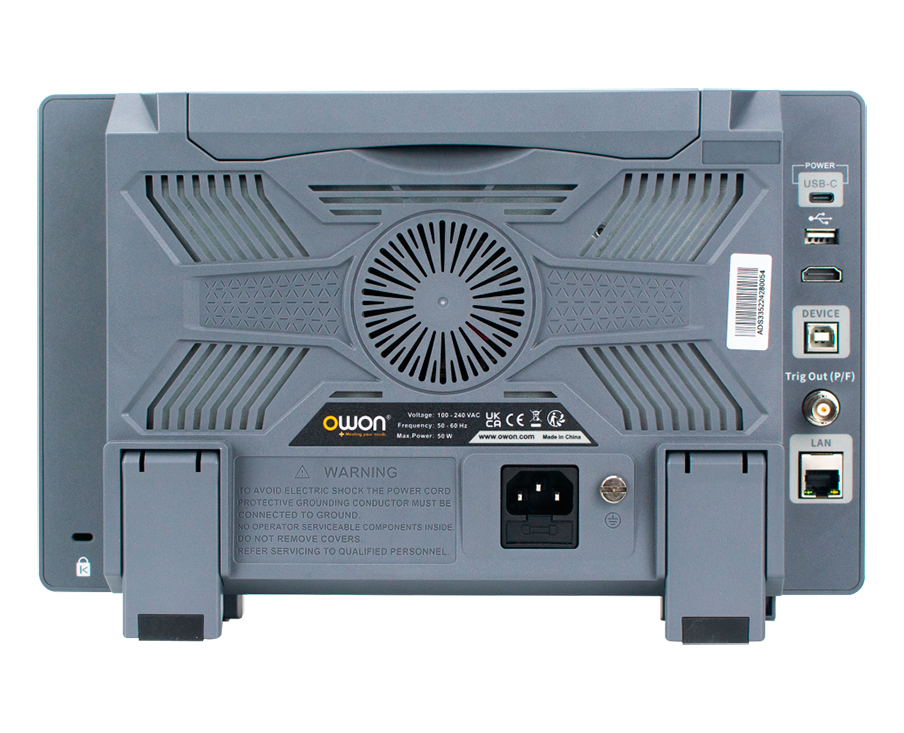

Интерфейс	HDMI, USB device, USB Host, Trig Out (P / F), USB Type-C, LAN
Источник питания	100 - 240 В переменного тока, 50 / 60 Гц, CAT II
Потребляемая мощность	< 35 Вт
Предохранитель	2 А, класс Т, 250 В
Метод охлаждения	вентилятор
Рабочая температура	0 - 40 ℃
Температура хранения	- 20 - 60 ℃
Относительная влажность	≤ 90 %
Габариты изделия	325 x 111,5 x 209 мм
Вес	3,2 кг
Комплектация	осциллограф OWON ADS3502 - 1 шт кабель питания - 1 шт USB кабель - 1 шт зонд - 1 шт регулировочная отвертка - 1 шт руководство пользователя - 1 шт
