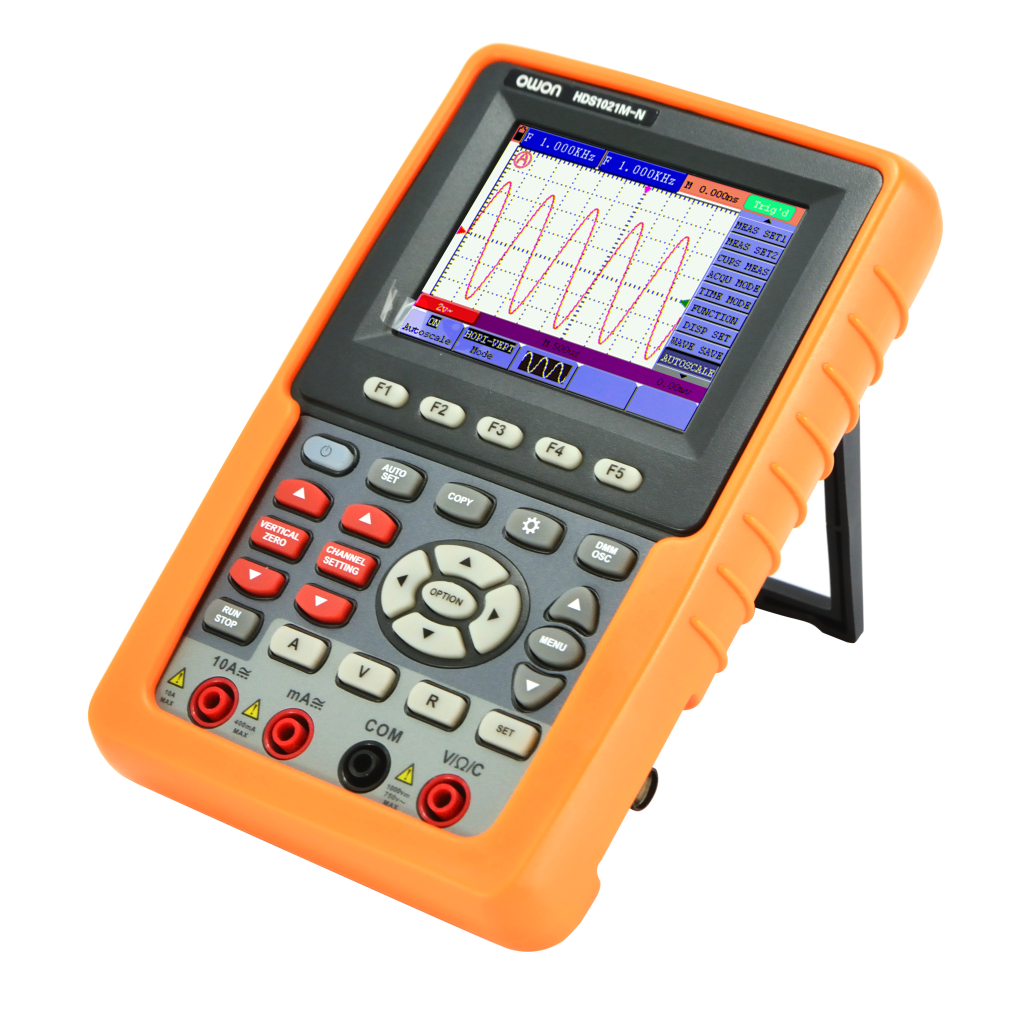

Основным предназначением осциллографа-мультиметра OWON HDS1021M-N является визуальное наблюдение сигнала и его сохранения для дальнейшей обработки.
Основные функциональные возможности OWON HDS1021M-N
- 20 автоматических измерений:
- курсорные измерения
- режим мультиметра
- интерполяция sin(x)/x
- хранение осциллограмм: 4 осциллограммы
- цветной ЖКИ дисплей
- USB интерфейс для связи с ПК, программное обеспечение
- автономная работа от встроенного аккумулятора
в режиме осциллографа
- 1 канал
- полоса пропускания 20 МГц
- максимальная частота дискретизации 100 Мвыб/сек
- время нарастания 17,5 нс
- вертикальная чувствительность 5 мВ/дел ... 5 В/дел
- вертикальное разрешение 8 бит
- погрешность ± 5%
- входной импеданс 1 МОм ± 2%
- максимальное входное напряжение 400 Впик
- входы: АС, DC, GND
- коэффициент развертки 5 нс/дел ... 100 с/дел
- память 6 К
- режимы синхронизации: фронт, видео
- регулируемый гистерезис уровня запуска: 0,2...1 дел
- пиковый детектор
- функция усреднения (4...128)
- частотомер 6-ти разрядный, диапазон 2 Гц...20 МГц
| Измеряемая величина | Диапазоны | Погрешность |
|---|---|---|
| Постоянное напряжение |
100 мкВ ... 400 В |
±(1% + 1 е.м.р.) не нормируется |
| Переменное напряжение (40 Гц…400 Гц) |
1 мВ ... 400 В 400 В...750 В |
±(1% + 3 е.м.р.) не нормируется |
| Постоянный ток | 10 мкА ... 20А |
±(1% + 3 е.м.р.) на диапазоне до 10 мкА |
| Переменный ток | 10 мкА ... 20 А |
±(1,5% + 3 е.м.р.) |
| Сопротивление | 0,1 Ом ... 40 МОм |
±(1% + 1 е.м.р.) |
| Емкость | 10 пФ ... 100 мкФ | ±(3% + 3 е.м.р.) |
- режим тестирования диодов
- режим прозвонки цепи
- Дисплей 3,5 дюйма цветной ЖКИ, разрешение 320x240 точек, 65536 цветов
- Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
- Потребляемая мощность не более 6 Вт
- Время работы от аккумулятора до 4 часов
- Габаритные размеры 180x115x40 мм
- Масса 0,455 кг
- осциллограф-мультиметр
- сетевой адаптер
- осциллографический щуп
- измерительные щупы к мультиметру – 2 шт.
- модуль расширения для измерения малых емкостей
- USB кабель для подключения к ПК
- токовый шунт
- устройство для калибровки осциллографических пробников
- руководство по эксплуатации
- программное обеспечение
|
Количество каналов |
1 |
|
Анализатор спектра БПФ |
есть |
|
Полоса пропускания |
20 МГц |
|
Частота дискретизации |
500 Мвыб/с |
|
Горизонтальный масштаб |
5 нс/дел - 100 с/дел, шаг 1 - 2,5 - 5 |
|
Время нарастания |
≤ 17,5 нс |
|
Входное сопротивление |
1 МОм ± 2 %, параллельно с 20 пФ ± 5 пФ |
|
Длина записи |
6 К |
|
Форма волны интерполяции |
(Sinx)/x |
|
Установка коэффициента затухания датчика |
1Х, 10Х, 100X, 1000 X |
|
Развязка входа |
DC, AC, GND |
|
Точность постоянного тока |
>16: ±(5% + 0,05 дел) для |
|
Вертикальная чувствительность |
5 мВ/дел - 5 В/дел |
|
Вертикальное разрешение |
8 бит |
|
Максимальное входное напряжение |
400 В |
|
Тип триггера |
авто, нормальный, одиночный |
|
Диапазон уровня запуска |
± 6 деления от центра экрана |
|
Режим сбора данных |
выборка, обнаружение пика, среднее значение |
|
Точность усиления по постоянному току |
± 3% |
|
Автоматическое измерение |
Vpp, Vavg, Vrms, Freq ,Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B |
|
Математические операции |
＋, －, ×, ÷, invert, FFT |
|
Хранение формы сигнала |
4 формы сигналов |
|
Мультиметр |
|
|
Максимальное разрешение |
4000 отсчетов |
|
Входное сопротивление |
10 МОм |
|
Постоянное напряжение |
400 мВ, 4 В, 40 В, 400 В, 1000 В ±(1% ± 1 цифра) |
|
Переменное напряжение |
4 В, 40 В, 400 В ±(1% ± 3 цифры) |
|
Частота |
40 - 400 Гц |
|
Постоянный ток |
40 мА, 400 мА ±(1,5% ± 1 цифра) |
|
Переменный ток |
40 мА ±(1,5% ± 3 цифры) |
|
Импеданс |
400 Ом ±(1% ± 3 цифры) |
|
Емкость |
51,2 нФ - 100 мкФ ±(3% ± 3 цифры) |
|
Тест включение/выключение |
есть (< 50) |
|
Тест диодов |
есть (0 - 1,5 В) |
|
Поддержка |
SCPI |
|
Общие характеристики |
|
|
Интерфейс |
USB |
|
Тип дисплея |
3.7 дюймов, TFT, 640 x 480 |
|
Питание |
100 - 240 В, 50-60 Гц |
|
Аккумулятор |
Литий-ионный 7,4 В |
|
Время автономной работы |
6 ч |
|
Габариты |
180 x 115 x 40 мм |
|
Вес нетто |
~ 645 г |
|
Вес брутто |
2,75 кг |
|
Комплектация |
портативный осциллограф OWON HDS1021M-N - 1 шт. |
|
Количество каналов
|
1 |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
500 МГц |
|
Тип осциллографа
|
осциллограф-мультиметр |
|
Полоса пропускания
|
20 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB |
|
Максимальная частота дискретизации
|
1 ГГц |
