Осциллограф-мультиметр OWON HDS2061 M-N является одним из самых дешевых, простых и надежных приборов. За счет своих характеристик (цена/качество) прибор уверенно закрепился на российском рынке.
Основным предназначением осциллографа-мультиметра OWON HDS2061 M-N является визуальное наблюдение формы сигнала, измерение значений его параметров и сохранения полученной информации для дальнейшей обработки.

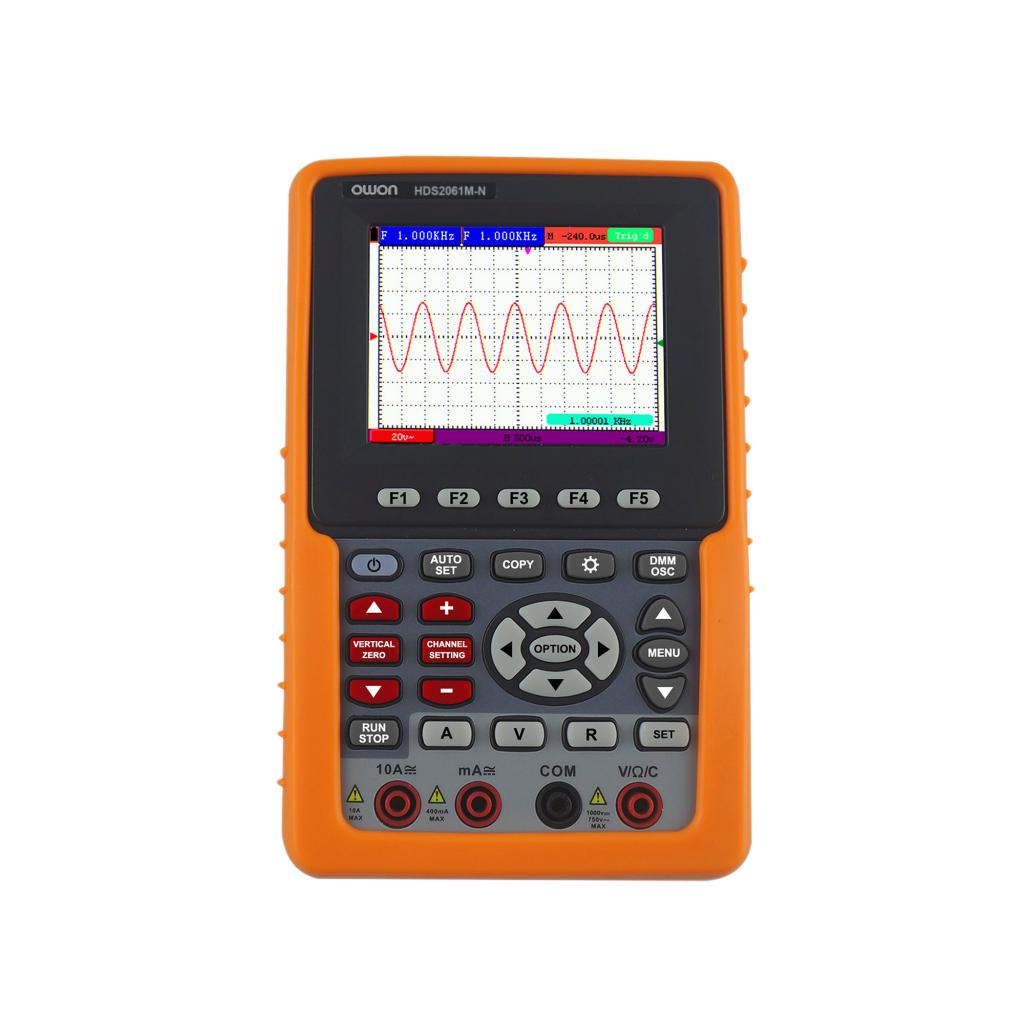

OWON HDS2061M-N - это портативный 1-но канальный цифровой запоминающий осциллограф-мультиметр (скопметр) с полосой пропускания до 60 МГц.
Осциллограф OWON HDS2061M-N выполнен на базе 8-ми битного АЦП с частотой дискретизации 250 МГц.
Осциллограф HDS2061M-N имеет объём памяти 6 К точек на канал, 5 видов автоматических измерений, курсорные измерения (Δt, ΔV), возможность сохранения осциллограмм (4 ячейки, запись и вызов), 5 математических функций и режим XY.
Встроенный мультиметр имеет гальваническую развязку от осциллографа и обеспечивает следующие виды измерений: постоянного и переменного напряжения, силу постоянного и переменного токов, сопротивления, ёмкости, выполнять прозвонку цепи и тест диодов.
Цветной высококонтрастный дисплей осциллографа-мультиметра HDS2061M-N изготовлен на базе ЖК-индикатора с разрешением 640x480 точек (4096 цветов, диагональ 10 см) и имеет яркую подсветку для работы в условиях недостаточного освещения.
Для обработки входных сигналов HDS2061M-N имеет широкий выбор режимов сбора информации: послесвечение, усреднение, функция «пиковый детектор» и др.
Режим усреднения позволяет устранить видимые помехи и паразитные влияния в составе входного сигнала путём сбора отсчётов по нескольким проходам развёртки (4/16/64/128) и вывести на дисплей усреднённую осциллограмму.
Режим «пиковый детектор» предназначен для наблюдения аномалий в осциллограмме, обнаружения «глитчей» в структуре сигнала в диапазоне длительности импульсов от 50 нс и более.
Режим «Послесвечение» используется для наблюдения быстроменяющихся сигналов и детектирования пульсаций.
В режиме «Самописец» осциллограф HDS2061M-N обновляет точки оцифровки входного сигнала путём автоматического построения графика, что позволяет на экране зарегистрировать медленно изменяющийся процесс длительностью до 20 мин.
Режимы запуска системы синхронизации: однократный, нормальный, авто (по фронту, ТВ-синхронизация/Видео, попеременный/ALT).
Осциллограф HDS2062M-N имеет возможность сохранять во внутреннюю память и затем выводить на дисплей до 4-х осциллограмм.
Осциллограф-мультиметр OWON HDS2061M-N имеет интерфейс USB для подключения к компьютеру, который упрощает процедуру сбора и сохранения данных.
Осциллограф HDS2061M-N может одновременно вывести на экран до 6 осциллограмм, можно изменить вид отображения осциллограмм (точки или вектор), изменение цвета осциллограмм, редактирование области отображения, курсорные и автоматические измерения (частота, период, амплитуда сигнала), вывод печати на принтер.
Собственное питание осциллографа-мультиметра OWON HDS2061M-N возможно, как от сети, так и от встроенного литиевого аккумулятора, со временем автономной работы до 6 часов.
Габаритные размеры осциллографа-мультиметра OWON HDS2061M-N 180×115×40 мм, масса 645 гр. (с аккумулятором).

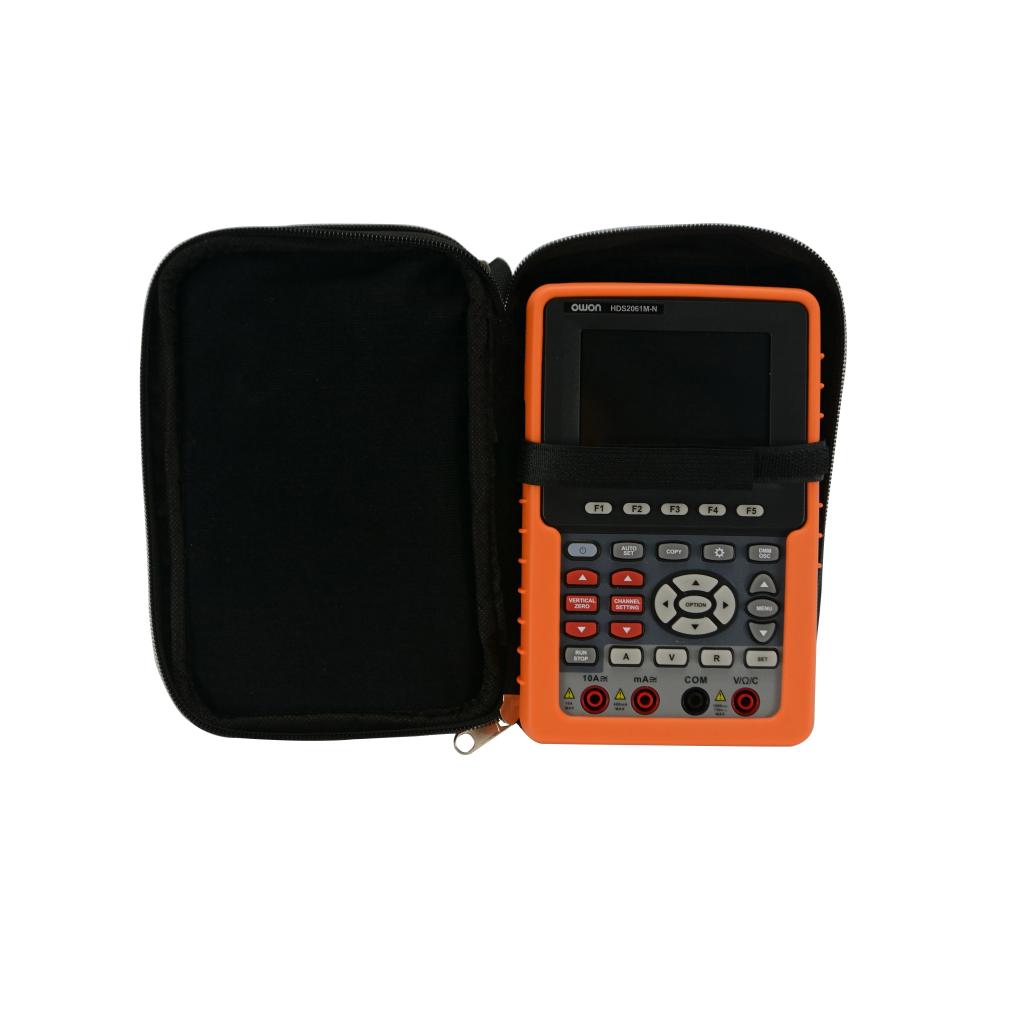

Для транспортировки и хранения прибора прилагается алюминиевый компактный кейс, в котором кроме прибора размещаются все необходимые аксессуары и принадлежности.
Параметры работы прибора OWON HDS2061M-N в режиме мультиметра
| Измеряемая величина | Диапазоны | Погрешность |
|---|---|---|
| Постоянное напряжение | 100 мкВ ... 400 В | ±(1% + 1 е.м.р.) не нормируется |
| Переменное напряжение (40 Гц…400 Гц) | 1 мВ ... 400 В 400 В...750 В | ±(1% + 3 е.м.р.) не нормируется |
| Постоянный ток | 10 мкА ... 20А | ±(1% + 3 е.м.р.) на диапазоне до 10 мкА |
| Переменный ток | 10 мкА ... 20 А | ±(1,5% + 3 е.м.р.) |
| Сопротивление | 0,1 Ом ... 40 МОм | ±(1% + 1 е.м.р.) |
| Емкость | 10 пФ ... 100 мкФ | ±(3% + 3 е.м.р.) |
- режим тестирования диодов
- режим прозвонки цепи
Общие характеристики
- Дисплей 3,5 дюйма цветной ЖКИ, разрешение 320x240 точек, 65536 цветов
- Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
- Потребляемая мощность не более 6 Вт
- Время работы от аккумулятора до 4 часов
- Габаритные размеры 180x115x40 мм
- Масса 0,455 кг
|
Количество каналов |
1 |
|
Анализатор спектра БПФ |
есть |
|
Полоса пропускания |
60 МГц |
|
Частота дискретизации |
1 Гвыб/с |
|
Горизонтальный масштаб |
5 нс/дел - 100 с/дел, шаг 1 - 2 - 5 |
|
Время нарастания |
≤ 5,8 нс |
|
Входное сопротивление |
1 МОм ± 2 %, параллельно с 20 пФ ± 5 пФ |
|
Длина записи |
6 К |
|
Форма волны интерполяции |
(Sinx)/x |
|
Установка коэффициента затухания датчика |
1Х, 10Х, 100X, 1000 X |
|
Развязка входа |
DC, AC, GND |
|
Точность постоянного тока |
>16: ±(5% + 0,05 дел) для |
|
Вертикальная чувствительность |
5 мВ/дел - 5 В/дел |
|
Вертикальное разрешение |
8 бит |
|
Максимальное входное напряжение |
400 В |
|
Тип триггера |
авто, нормальный, одиночный |
|
Диапазон уровня запуска |
± 6 деления от центра экрана |
|
Режим сбора данных |
выборка, обнаружение пика, среднее значение |
|
Точность усиления по постоянному току |
± 3% |
|
Автоматическое измерение |
Vpp, Vavg, Vrms, Freq ,Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B |
|
Математические операции |
＋, －, ×, ÷, invert, FFT |
|
Хранение формы сигнала |
4 формы сигналов |
|
Мультиметр |
|
|
Максимальное разрешение |
4000 отсчетов |
|
Входное сопротивление |
10 МОм |
|
Постоянное напряжение |
400 мВ, 4 В, 40 В, 400 В, 1000 В ±(1% ± 1 цифра) |
|
Переменное напряжение |
4 В, 40 В, 400 В ±(1% ± 3 цифры) |
|
Частота |
40 - 400 Гц |
|
Постоянный ток |
40 мА, 400 мА ±(1,5% ± 1 цифра) |
|
Переменный ток |
40 мА ±(1,5% ± 3 цифры) |
|
Импеданс |
400 Ом ±(1% ± 3 цифры) |
|
Емкость |
51,2 нФ - 100 мкФ ±(3% ± 3 цифры) |
|
Тест включение/выключение |
есть (< 50) |
|
Тест диодов |
есть (0 - 1,5 В) |
|
Поддержка |
SCPI |
|
Общие характеристики |
|
|
Интерфейс |
USB |
|
Тип дисплея |
3.7 дюймов, TFT, 640 x 480 |
|
Питание |
100 - 240 В, 50-60 Гц |
|
Аккумулятор |
Литий-ионный 7,4 В |
|
Время автономной работы |
6 ч |
|
Габариты |
430 x 140 x 290 мм |
|
Вес нетто |
~ 645 г |
|
Вес брутто |
2,75 кг |
|
Комплектация |
портативный осциллограф OWON HDS2061M-N - 1 шт. |
|
|
кабель питания - 1 шт выход 5 В, 1 кГц - 1 шт USB кабель - 1 шт регулятор датчика - 1 шт датчик - 1 шт набор щупов мультиметра - 1 шт адаптер - 1 шт внешний модуль емкости - 1 шт кейс для хранения - 1 шт руководство пользователя - 1 шт диск с диск с программным обеспечением - 1 шт |
|
Количество каналов
|
1 |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
500 МГц |
|
Тип осциллографа
|
осциллограф-мультиметр |
|
Полоса пропускания
|
60 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB |
|
Максимальная частота дискретизации
|
500 МГц |
