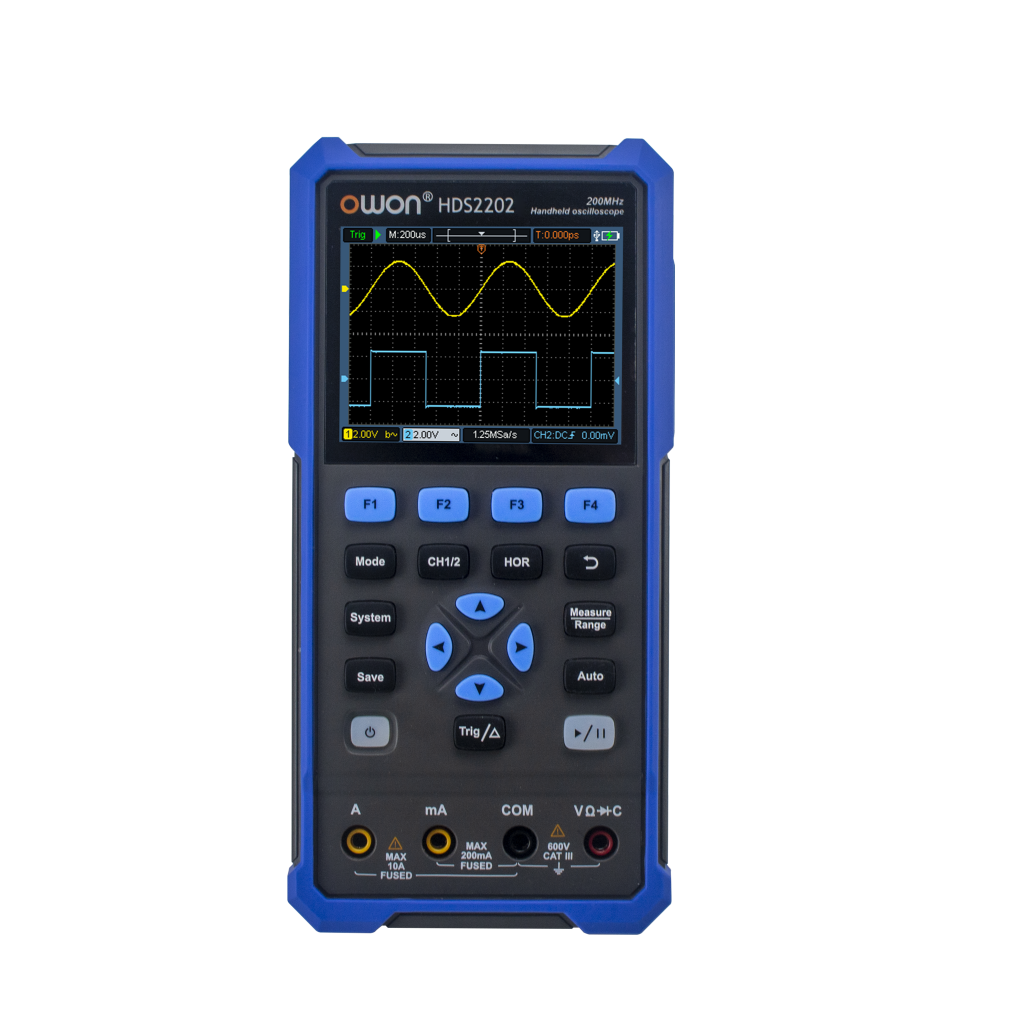

OWON HDS2202 – упрощенная аппаратная реализация (исполнение без встроенного генератора сигналов).портативного многофункционального осциллографа-мультиметра OWON HDS2202S.

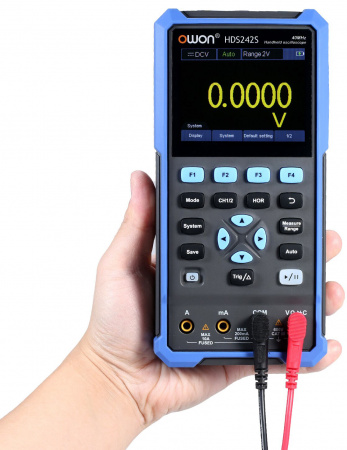

Прибор OWON HDS2202 способен работать не только как цифровой портативный запоминающий осциллограф, но и как многофункциональный, высокочувствительный мультиметр, на 20 000 отсчетов, с помощью которого можно измерить напряжение и силу тока постоянного и переменного электрического сигнала, сопротивление постоянному току, емкость, проводимость, а также протестировать диоды.
Основные технические параметры осциллографа-мультиметра OWON HDS2202
Цифровой запоминающий осциллограф:
- Количество аналоговых входных каналов: 2 ;
- Полоса пропускания: 200 МГц ;
- Частота дискретизации в реальном времени: 1ГГц (один канал), 500 МГц (два канала) ;
- Горизонтальная развертка: 2 нс/дел … 1000 с/дел ;
- Вертикальная развертка: 10 мВ/дел … 10 В/дел; разрешение 8 бит ;
- Скорость захвата: 10 000 осц/c ;
- Режимы запуска: автоматический, нормальный, одиночный ;
- Память: 8к отсчетов (один канал), 4к (два канала) ;
- Функция самокалибровки ;
- Курсорные измерения: амплитуда, время, dV, dT ;
- Автоматические измерения: период, частота, амплитуда, среднее, размах, минимум, максимум ;
- Тип входа: открытый, закрытый, заземление, входной импеданс: 1МОм, 16пФ ;
- Максимальное напряжение по входу: 400В (пост.+перемен.) размах, аттенюатор 10:1 .
-
:
- Напряжение постоянного тока,В от 0,01 мВ до 1000 ;
- Напряжение переменного (40 Гц-1 кГц) тока, В от 0,01 мВ до 750 ;
- Сила постоянного тока, А от 0,01 мА до 10 ;
- Сила переменного (40 Гц-1 кГц) тока, А от 0,01 мА до 10 ;
- Функция True RMS (истинное среднеквадратичное значение): да ;
- Автоматический или ручной выбор пределов измерений ;
- Сопротивление: 0,01 Ом … 100 МОм ;
- Емкость: 1 пФ ... 2 000 мкФ ;
- Тест проводимости: звуковой сигнал при сопротивлении менее ~50 Ом ;
- Тест диодов ;
- Фиксация показаний дисплея (HOLD) ;
- Индикация перегрузки: символ «OL» на дисплее ;
- Индикатор разряда батарей ;
- Разрядность мультиметра: 20 000 отсчетов ;
- Предохранители: 400мА/250В, 10А/600В ;
- Цветной TFT экран с диагональю 8,9 см разрешением 320 х 240 ;
- Гарантия производителя: 3 года ;
- Языки меню: есть русский, ;
- Пользовательские настройки, сохранение и вызова:
до 4-х банков пользовательских установок осциллографа ;
до 4-х опорных пользовательских форм волны ;
до 4-х файлов (форм сигнала) ;
до 4-х изображений экрана ; - Системные настройки регулируемые:
яркость: 10% … 100 % ;
время подсветки: 30/60/120 секунд, постоянно ;
время отображения меню: 5/10/20/30/60 секунд ;
время автоотключения: 10/30/60 минут, без автовыключения ;
звуковой сигнал: включен, выключен (в реж. мультиметр- постоянно включен) ; - Коммуникационный интерфейс: USB Type C
- Диапазон рабочих температур: 0°С ... +40°С ;
- Диапазон температур хранения: -20°С ... +60°С
- Сертификат: EAC
- Питание: литиевые аккумуляторы 3,7В/2200 мАч х 2 шт. тип 18650 Потребление: менее 5 Вт, может работать непрерывно около 6 часов
- Размеры прибора: 198 х 96 х 38 мм
- Вес прибора: 600 г
- Вес с упаковкой: 1100 г
- абариты упаковки: 245 х 160 х 90 мм
|
Количество каналов |
2 |
|
Полоса пропускания |
200 МГц |
|
Частота дискретизации |
1000 МВыб/с в одноканальном режиме |
|
Глубина записи |
8K в одноканальном режиме |
|
Cкорость обновления сигналов |
10 000 осц/с |
|
Входные параметры |
|
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2%, 16 пФ |
|
Установка коэффициента затухания датчика |
1 Х, 10 Х, 100 X, 1000 X, 10000 Х |
|
Максимальное входное напряжение |
400 В |
|
Ограниченная полоса пропускания |
20 МГц |
|
Горизонтальная система |
|
|
Диапазон частоты дискретизации |
0.25 выб/с - 250 Мвыб/с |
|
Форма волны интерполяции |
(Sinx)/x |
|
Коэффициент развёртки |
2 нс/дел - 1000 с/дел |
|
Погрешность временной базы |
± 100 ppm |
|
Вертикальная система |
|
|
Диапазон чувствительности |
10 мВ/дел - 10 В/дел |
|
Диапазон смещения |
± 6 дел |
|
Время нарастания |
≤ 3,5 нс |
|
Точность усиления постоянного тока |
3% |
|
Система измерения |
|
|
Курсорные измерения |
разность напряжений между курсорами ΔV |
|
Автоматическое измерение |
период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда |
|
Система синхронизации |
|
|
Источник запуска |
CH1, CH2 |
|
Тип запуска |
Запуск по фронту |
|
Способ соединения |
DC, AC |
|
Режим триггера |
Авто, нормальный, одиночный |
|
Диапазон уровня запуска |
± 4 деления от центра экрана |
|
Погрешность уровня запуска |
± 0,3 деления |
|
Смещение запуска |
В соответствии с длинной записи и временной осью |
|
Запуск по фронту |
Нарастающий, спадающий |
|
Мультиметр |
|
|
Максимальное разрешение |
20 000 отсчетов |
|
Режимы тестирования |
напряжение, ток, сопротивление, емкость, диод и непрерывность |
|
Постоянное напряжение |
200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.3% + 10) |
|
Переменное напряжение |
200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.8% + 10) |
|
Постоянный ток |
200.00 мА, мин. разрешение 0.01 мА, точность ± (0.8% + 10) |
|
Переменный ток |
200.00 мА, мин. разрешение 0.01 мА, точность ± (1% + 10) |
|
Сопротивление |
200.00 Ом, мин. разрешение 0.01 Ом, точность ± (0.8% + 10) |
|
Емкость |
20.00 нФ, мин. разрешение 1 пФ, точность ± (1% + 3) |
|
TrueRMS |
есть |
|
Общие характеристики |
|
|
Тип дисплея |
3.5 дюймов, LCD, 320 x 240, 65536 цветов |
|
Питание |
AC 100 - 240 В, 50-60 Гц |
|
Аккумулятор |
2200mAh*2（3.7V, 18650） |
|
Мощность потребления |
< 5 Вт |
|
Температура работы |
0 С° - 40 С° |
|
Температура хранения |
- 20 С° - 60 С° |
|
Способ охлаждения |
Пассивный |
|
Относительная влажность |
≤ 90% |
|
Габариты |
198 × 96 × 38 мм |
|
Габариты упаковки |
240 x 155 x 90 мм |
|
Вес нетто |
~ 600 грамм (без батареи) |
|
Вес брутто |
1,135 кг |
|
Комплектация |
портативный осциллограф OWON HDS2102 - 1 шт |
,Br>
|
Количество каналов
|
2 |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
500 МГц |
|
Тип осциллографа
|
осциллограф-мультиметр |
|
Полоса пропускания
|
200 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB |
|
Максимальная частота дискретизации
|
1 ГГц |
