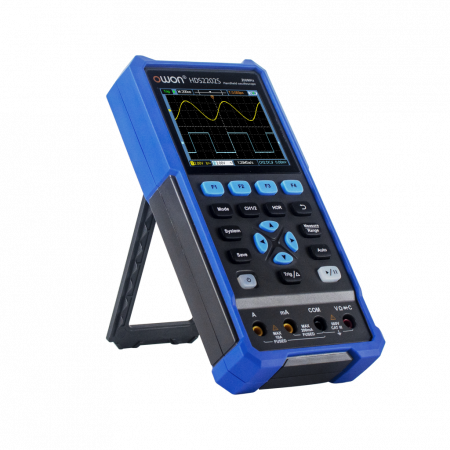

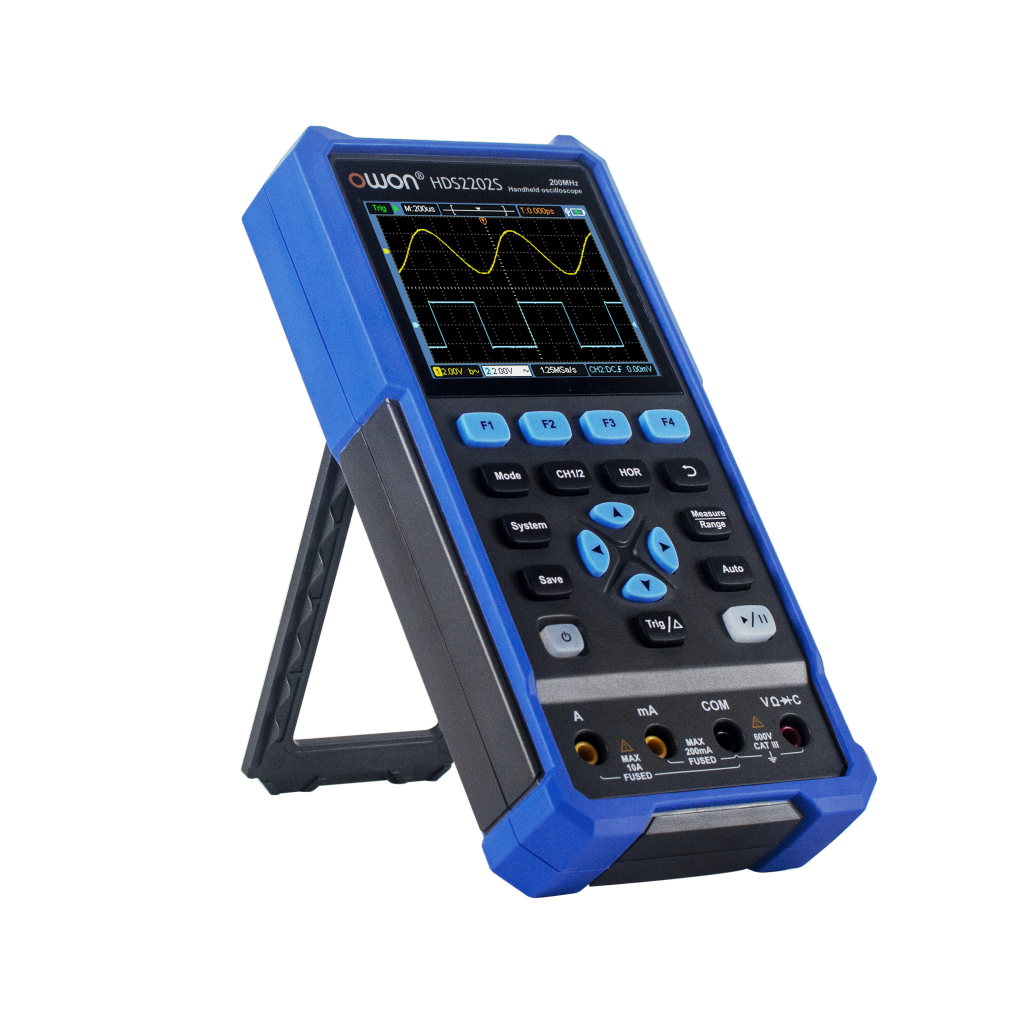

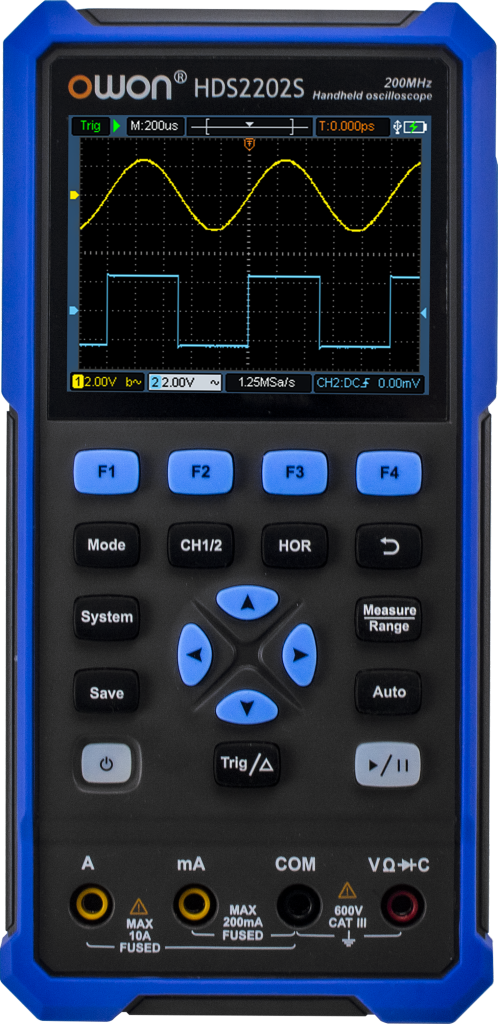

OWON HDS2202S портативный многофункциональный осциллограф-мультиметр, старшая модель в серии аналогичных устройств, составляющих линейку приборов OWON HDS2000S, в которую входят 4 аппаратные реализации приборов с полосой пропускания: до 40 МГц, до 70 МГц, до 100 МГц и до 200 МГц.
Прибор OWON HDS2202S способен работать как многофункциональный, высокочувствительный мультиметр, на 20000 отсчетов, с помощью которого можно измерить напряжение и силу тока постоянного и переменного электрического сигнала, сопротивление постоянному току, емкость, проводимость, а также протестировать диоды.
Основные технические параметры осциллографа-мультиметра OWON HDS2202S
Цифровой запоминающий осциллограф:
Цифровой многофункциональный мкльтиметр :
- Напряжение постоянного тока,В от 0,01 мВ до 1000
- Напряжение переменного (40 Гц-1 кГц) тока, В от 0,01 мВ до 750
- Сила постоянного тока, А от 0,01 мА до 10
- Сила переменного (40 Гц-1 кГц) тока, А от 0,01 мА до 10
- Функция True RMS (истинное среднеквадратичное значение) да
- Автоматический или ручной выбор пределов измерений
- Сопротивление: 0,01 Ом … 100 МОм
- Емкость: 1 пФ ... 2 000 мкФ
- Тест проводимости: звуковой сигнал при сопротивлении менее ~50 Ом
- Тест диодов
- Фиксация показаний дисплея (HOLD)
- Индикация перегрузки: символ «OL» на дисплее
- Индикатор разряда батарей
- Разрядность мультиметра: 20000 отсчетов
- Предохранители: 400мА/250В, 10А/600В
- Встроенные формы сигнала: Синус: 0,1 Гц … 25 МГц Прямоугольник: 0,1 Гц … 5 МГц Пила: 0,1 Гц … 1 МГц Импульс: 0,1 Гц … 5 МГц Произвольной формы: 0,1 Гц … 5 МГц
- Частота дискретизации: 125 МГц
- Количество каналов: один
- Глубина записи: 8 к
- Амплитуда (50 Ом): 0,01 Vpp … 2,5 Vpp
- Вертикальное разрешение: 14 бит
- Выходной импеданс: 50 Ом
|
Количество каналов |
2 |
|
Полоса пропускания |
200 МГц |
|
Частота дискретизации |
1000 МВыб/с в одноканальном режиме |
|
Глубина записи |
8K в одноканальном режиме |
|
Cкорость обновления сигналов |
10 000 осц/с |
|
Входные параметры |
|
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2%, 16 пФ |
|
Установка коэффициента затухания датчика |
1 Х, 10 Х, 100 X, 1000 X, 10000 Х |
|
Максимальное входное напряжение |
400 В |
|
Ограниченная полоса пропускания |
20 МГц |
|
Горизонтальная система |
|
|
Диапазон частоты дискретизации |
0.25 выб/с - 250 Мвыб/с |
|
Форма волны интерполяции |
(Sinx)/x |
|
Коэффициент развёртки |
2 нс/дел - 1000 с/дел |
|
Погрешность временной базы |
± 100 ppm |
|
Вертикальная система |
|
|
Диапазон чувствительности |
10 мВ/дел - 10 В/дел |
|
Диапазон смещения |
± 6 дел |
|
Время нарастания |
≤ 3,5 нс |
|
Точность усиления постоянного тока |
3% |
|
Система измерения |
|
|
Курсорные измерения |
разность напряжений между курсорами ΔV |
|
Автоматическое измерение |
период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда |
|
Система синхронизации |
|
|
Источник запуска |
CH1, CH2 |
|
Тип запуска |
Запуск по фронту |
|
Способ соединения |
DC, AC |
|
Режим триггера |
Авто, нормальный, одиночный |
|
Диапазон уровня запуска |
± 4 деления от центра экрана |
|
Погрешность уровня запуска |
± 0,3 деления |
|
Смещение запуска |
В соответствии с длинной записи и временной осью |
|
Запуск по фронту |
Нарастающий, спадающий |
|
Мультиметр |
|
|
Максимальное разрешение |
20 000 отсчетов |
|
Режимы тестирования |
напряжение, ток, сопротивление, емкость, диод и непрерывность |
|
Постоянное напряжение |
200.00 мВ, мин. разрешение 0.01 мВ,
точность ± (0.3% + 10) |
|
Переменное напряжение |
200.00 мВ, мин. разрешение 0.01 мВ,
точность ± (0.8% + 10) |
|
Постоянный ток |
200.00 мА, мин. разрешение 0.01 мА,
точность ± (0.8% + 10) |
|
Переменный ток |
200.00 мА, мин. разрешение 0.01 мА,
точность ± (1% + 10) |
|
Сопротивление |
200.00 Ом, мин. разрешение 0.01 Ом,
точность ± (0.8% + 10) |
|
Емкость |
20.00 нФ, мин. разрешение 1 пФ,
точность ± (1% + 3) |
|
Прозвонка |
есть (< 50 Ом) |
|
Тест диодов |
есть (0 - 2 В) |
|
Автоматический диапазон |
есть |
|
TrueRMS |
есть |
|
Генератор сигналов произвольной формы |
|
|
Диапазоны частот |
синусоидальный сигнал: 0,1 Гц - 25 МГц |
|
Частота дискретизации |
125 МВ/с |
|
Амплитуда (50 Ом) |
0.01 В - 2.5 В |
|
Смещение постоянного тока |
± 2.5 В |
|
Разрешение частоты |
0.01% |
|
Канал |
1 |
|
Глубина формы волны |
8k |
|
Вертикальное разрешение |
14 бит |
|
Выходной импеданс |
50 Ом |
|
Общие характеристики |
|
|
Тип дисплея |
3.5 дюймов, LCD, 320 x 240, 65536 цветов |
|
Питание |
AC 100 - 240 В, 50-60 Гц |
|
Аккумулятор |
2200mAh*2（3.7V, 18650） |
|
Мощность потребления |
< 5 Вт |
|
Температура работы |
0 С° - 40 С° |
|
Температура хранения |
- 20 С° - 60 С° |
|
Способ охлаждения |
Пассивный |
|
Относительная влажность |
≤ 90% |
|
Габариты |
198 × 96 × 38 мм |
|
Габариты упаковки |
240 x 155 x 90 мм |
|
Вес нетто |
~ 600 грамм (без батареи) |
|
Вес брутто |
1,135 кг |
|
Комплектация |
портативный осциллограф OWON HDS2202S
- 1 шт |
|
Количество каналов
|
2 |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
500 МГц |
|
Тип осциллографа
|
осциллограф-мультиметр |
|
Полоса пропускания
|
200 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB |
|
Максимальная частота дискретизации
|
1 ГГц |
