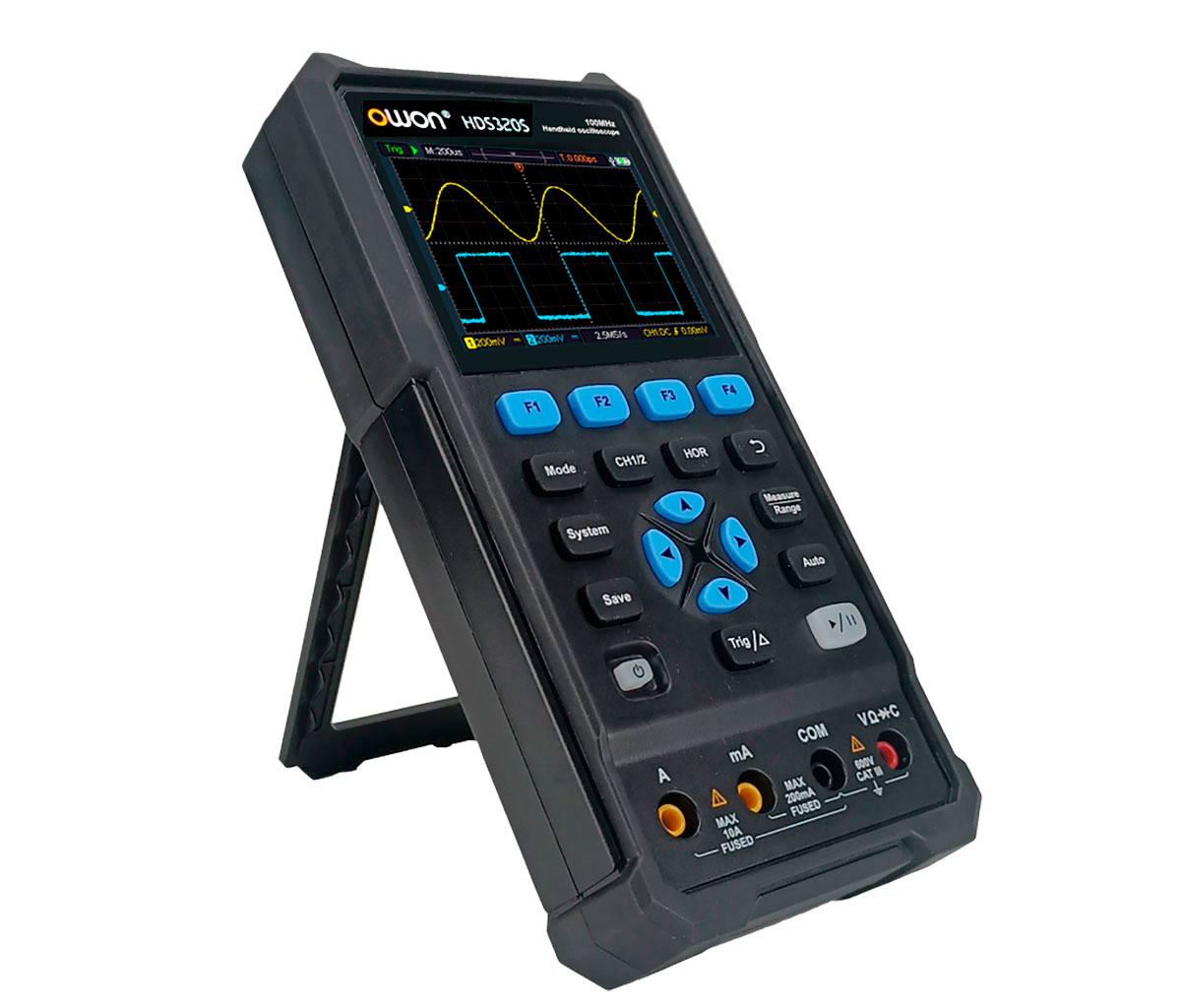

OWON HDS320S – современная аппаратная реализация портативного многофункционального осциллографа-мультиметра с интерфейсом пользователя на русском языке.
осциллограф-мультиметр OWON HDS320S - старшая модель в серии аналогичных устройств OWON HDS300S, в которую входят 3 аппаратные реализаций приборов с полосой пропускания: до 70 МГц, до 100 МГц и до 200 МГц, со встроенным генератором сигналов произвольной формы.
Кроме величины верхнего предела полосы пропускания до 200МГц, максимального значения частоты дискретизации до 1 Гвыб/ сек и некоторых параметров развертки: для горизонтальной (скорость развертки) и для вертикальной (время нарастания) - все остальные характеристики приборов серии OWON HDS300S - совпадают.
Прибор OWON HDS320S способен работать и как многофункциональный, высокочувствительный цифровой мультиметр, на 20 000 отсчетов, с помощью которого можно измерить напряжение и силу тока постоянного и переменного электрического сигналов, сопротивление постоянному току, емкость, проводимость, а также протестировать диоды.
Основные технические параметры осциллографа-мультиметра OWON HDS320S
Цифровой запоминающий осциллограф:
- Количество входных каналов: аналоговые, два;
- Полоса пропускания: до 200 МГц;
- Дискретизация (реальное время), МГц: 1.0 ;
- Горизонтальная развертка: 2 нс/дел … 1000 с/дел;
- Вертикальная развертка: 10 мВ/дел … 10 В/дел;
- Разрешение: 8 бит;
- Время нарастания: ≤ 1,75 нс;
- Режимы запуска: автоматический, нормальный, одиночный;
- Память: 8к отсчетов (1 канал), 4к (2 канала);
- Регистратор: до 10 000 осциллограмм в секунду;
- Функция самокалибровки;
- Курсорные измерения: амплитуда, время, dV, dT;
- Автоматические измерения: 16 типов (период, частота, среднее значение, размах, максимальное значение, минимальное значение, амплитуда, среднеквадратичное значение, время нарастания, время падения, ширина положительного импульса, ширина отрицательного импульса); Тип входа: открытый, закрытый, заземление, входной импеданс: 1МОм, 16пФ;
- Максимальное напряжение по входу: 400В (пост.+перемен.) размах, аттенюатор 10:1 .
- Частота дискретизации: 125 МГц;
- Количество входных каналов: 1 ;
- Глубина записи: 8К;
- Амплитуда (50 Ом): 0,01 Vpp … 2,5 Vpp;
- Вертикальное разрешение: 14 бит;
- Выходной импеданс: 50 Ом;
- Встроенные формы сигнала:
Синус: 0,1 Гц … 30 МГц;
Прямоугольник: 0,1 Гц … 6 МГц;
Пила: 0,1 Гц … 1 МГц;
Импульс: 0,1 Гц … 5 МГц;
Сигналы произвольной формы: 0,1 Гц … 5 МГц;
Количество произвольных форм сигнала: 16 .
- Постоянное напряжение: 0,01 мВ … 1000 В;
- Переменное напряжение: 0,01 мВ … 750 В;
- Постоянный ток: 0,01 мА … 10 А;
- Переменный ток: 0,01 мА … 10 А;
- Сопротивление постоянному току: 0,01 Ом … 100 МОм;
- Емкость: 1 пФ ... 20 000 мкФ;
- Разрядность мультиметра: 20000 отсчетов;
- Метод измерений параметров AC: True RMS (истинное скз);
- Частотный диапазон измерений AC: 40 Гц … ~ 1000 Гц;
- Автоматический или ручной выбор пределов измерений;
- Тест проводимости: звуковой сигнал при сопротивлении менее ~50 Ом;
- Тест диодов;
- Фиксация показаний дисплея (HOLD);
- Индикация перегрузки: символ «OL» на дисплее;
- Индикатор разряда батарей;
- Предохранители: 400мА/250В, 10А/600В .
- Меню пользователя на русском языке:
- Цветной TFT экран с диагональю 8,9 см разрешением 320 х 240
- Гарантия производителя: 3 года
- Пользовательские настройки, сохранение и вызов:
до 8-ми банков пользовательских настроек осциллографа
до 4-х опорных пользовательских осциллограмм
до 8-ми осциллограмм
до 8-ми изображений экрана - Системные настройки регулируемые:
яркость: 10% … 100 %;
время подсветки: 30/60/120 секунд, постоянно;
время отображения меню: 5/10/20/30/60 секунд;
в ремя автоотключения: 10/30/60 минут, без автовыключения;
- Звуковой сигнал: включен, выключен (в реж. мультиметр - постоянно включен);
- Коммуникационный интерфейс: USB Type C;
- Диапазон рабочих температур: 0°С ... +40°С;
- Диапазон температур хранения: -20°С ... +60°С
- Сертификат: EAC, CE;
- Питание: литиевые аккумуляторы 3,7В/2600 мАч х 2 шт. тип 18650;
- Потребление: менее 5 Вт, может работать непрерывно около 6 часов;
- Размеры прибора: 198 х 96 х 38 мм;
- Вес прибора нетто: 600 г;
- Вес с упаковкой: 1100 г;
- Габариты упаковки: 245 х 160 х 90 мм .
|
Количество каналов |
2 |
|
Полоса пропускания |
200 МГц |
|
Частота дискретизации |
1 Гвыб/с (в 1-но канальном режиме) |
|
Глубина записи |
8K в одноканальном режиме |
|
Cкорость обновления сигналов |
10 000 осц/с |
|
Входные параметры |
|
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2%, 16 пФ |
|
Установка коэффициента затухания датчика |
1Х, 10Х, 100X, 1000X, 10000Х |
|
Максимальное входное напряжение |
400 В |
|
Ограниченная полоса пропускания |
20 МГц |
|
Горизонтальная система |
|
|
Диапазон частоты дискретизации |
0.25 выб/с - 250 Мвыб/с |
|
Форма волны интерполяции |
(Sinx)/x |
|
Коэффициент развёртки |
2 нс/дел - 1000 с/дел |
|
Погрешность временной базы |
± 100 ppm |
|
Вертикальная система |
|
|
Диапазон чувствительности |
10 мВ/дел - 10 В/дел |
|
Диапазон смещения |
± 2 В (10 мВ/дел - 200 мВ/дел) |
|
Аналоговая полоса пропускания |
200 МГц |
|
Низкочастотная характеристика |
≥ 10 Гц |
|
Время нарастания |
≤ 1,75 нс |
|
Точность усиления постоянного тока |
3% |
|
Система измерения |
|
|
Курсорные измерения |
ΔV, ΔT |
|
Автоматическое измерение |
период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда, среднеквадратичное значение, время нарастания, время спада, + длительность импульса, - длительность импульса |
|
Система синхронизации |
|
|
Источник запуска |
CH1, CH2 |
|
Тип запуска |
Запуск по фронту |
|
Способ соединения |
DC, AC |
|
Режим триггера |
Авто, нормальный, одиночный |
|
Диапазон уровня запуска |
± 4 деления от центра экрана |
|
Погрешность уровня запуска |
± 0,3 деления |
|
Смещение запуска |
В соответствии с длинной записи и временной осью |
|
Запуск по фронту |
Нарастающий, спадающий |
|
Мультиметр |
|
|
Максимальное разрешение |
20 000 отсчетов |
|
Режимы тестирования |
напряжение, ток, сопротивление, емкость, включение/выключение, диод |
|
Постоянное напряжение |
200.00 мВ, мин. разрешение 0.01 мВ,
точность ± (0.3% + 10) |
|
Переменное напряжение |
200.00 мВ, мин. разрешение 0.01 мВ,
точность ± (0.8% + 10) |
|
Постоянный ток |
200.00 мА, мин. разрешение 0.01 мА,
точность ± (0.8% + 10) |
|
Переменный ток |
200.00 мА, мин. разрешение 0.01 мА,
точность ± (1% + 10) |
|
Сопротивление |
200.00 Ом, мин. разрешение 0.01 Ом,
точность ± (0.8% + 10) |
|
Емкость |
20.00 нФ, мин. разрешение 1 пФ,
точность ± (3% + 10) |
|
Тест включение/выключение |
есть (< 50 Ом) |
|
Тест диодов |
есть (0 - 2 В) |
|
Автоматический диапазон |
есть |
|
TrueRMS |
есть |
|
Генератор сигналов произвольной формы |
|
|
Диапазоны частот |
синусоидальный сигнал: 0,1 Гц - 30 МГц |
|
Частота дискретизации |
125 МС/с |
|
Амплитуда (50 Ом) |
0.01 В - 2.5 В |
|
Смещение постоянного тока |
± 2.5 В |
|
Разрешение частоты |
0.01% |
|
Канал |
1 |
|
Глубина формы волны |
8k |
|
Вертикальное разрешение |
14 бит |
|
Выходной импеданс |
50 Ом |
|
Общие характеристики |
|
|
Тип дисплея |
3.5 дюймов, LCD, 320 x 240, 65536 цветов |
|
Питание |
AC 100 - 240 В, 50-60 Гц |
|
Аккумулятор |
2600 мАч*2（3.7 В, 18650） |
|
Мощность потребления |
< 5 Вт |
|
Интерфейс |
USB Type-C |
|
Рабочая температура |
0°С - 40°С |
|
Температура хранения |
- 20°С - 60°С |
|
Относительная влажность |
≤ 90% |
|
Способ охлаждения |
естественное охлаждение |
|
Габариты |
240 x 155 x 88 мм |
|
Вес нетто |
~ 600 г (без батареи) |
|
Вес брутто |
950 г |
|
Комплектация |
портативный осциллограф OWON HDS320S - 1 шт |
|
USB кабель - 1 шт |
|
|
Совместимость |
Пробник осциллографический Micsig DP702 |
|
Количество каналов
|
2 |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
500 МГц |
|
Тип осциллографа
|
осциллограф-мультиметр |
|
Полоса пропускания
|
200 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB |
|
Максимальная частота дискретизации
|
1 ГГц |
