Портативные цифровые безэкранные осциллографы - USB - приставки для внешнего ПК - это целый класс современных электронных измерительных устроств, которые за счет использования вычислительных возможностей и функционала дисплея внешнего обрабатывающего цифровую информацию устройства, обладают минимальными собственными линейными размерами.
Такая конструктивная особенность осциллографов-приставок к внешнему ПК позволяет формировать многофункциональные измерительные комплексы, в составе которых наряду с многими другими типами измерителей обязательно необходимо иметь полноценный цифровой осциллограф, но из-за пространственных ограничений использовать полноформатный прибор лабораторного форм-фактора невозможно.
Кроме того, аппаратная минимизация конструкции у осциллографов-приставок во многих случаях позволяет получить существенную экономию финансовых средств, в сравнении с лабораторными устройствами с близкими характеристиками.

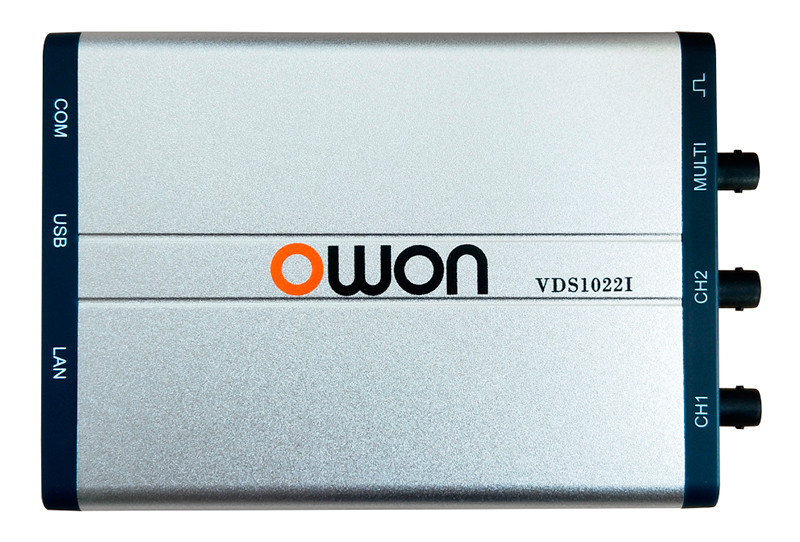

Измерительный прибор OWON VDS1022I представляет собой цифровой 2-х канальный осциллограф-приставку к внешнему ПК бюджетного ценового класса с полосой пропускания до 25 МГц.
Основные характеристики осциллографа приставки OWON VDS1022I
- Полоса пропускания осциллографа: до 25 МГц ;
- 2 канала,+ дополнительный канал внешней синхронизации ;
- Изолированный USB выход ;
- Частота выборки в реальном времени максимальная: 100 Мвыб/с ;
- Разрешение 8 бит ;
- Глубина памяти 5к ;
- Коэффициент вертикального отклонения: 5 мВ/дел ~ 5 В/дел ;
- Коэффициент развертки: 5 нс/дел ~ 100 с/дел ;
- Типы развертки: авто, ждущий, однократный ;
- Режимы синхронизации: по фронту, по видеосигналу (PAL, SECAM, NTSC- поле/строка), по скорости нарастания, по длительности импульса, поочередный запуск каналов ;
- Курсорные измерения (ΔU, Δt) ;
- Сравнение сигнала с предварительно заданной маской ;
- Автоматические измерения 20 параметров, встроенный частотомер ;
- Математические функции: сложение, вычитание, умножение, деление, БПФ ;
- Максимальное входное напряжение: 400 В (DC+AC, размах) ;
- Одновременное отображение результатов БПФ или режима X-Y и сигнала ;
- Автоматическая установка оптимального режима развертки и синхронизации ;
- Программное обеспечение с русскоязычным интерфейсом (Windows XP/Vista/7/8 (32/64 бит)) ;
- Интерфейсы: USB1.1 (дополнительное питание не требуется) ;
- Габариты: 170х120х18 (мм) ;
|
Количество каналов |
2 + 1 (мульти) |
|
Полоса пропускания |
25 МГц |
|
Частота дискретизации |
100 МВыб / с |
|
Входные параметры |
|
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2%, 10 пФ ± 5 пФ |
|
Коэффициент затухания датчика |
1Х, 10Х, 100Х, 1000Х |
|
Максимальное входное напряжение |
400 В (PK - PK) / (DC + AC, PK - PK) |
|
Канальная изоляция |
50 Гц: 100 : 1 |
|
Частота дискретизации |
150 в секунду |
|
Горизонтальная система |
|
|
Интерполяция формы волны |
sin (х) / х |
|
Коэффициент развёртки |
5 нс / дел - 100 с / дел, 1, 2, 5 шаг |
|
Режимы выборки |
нормальный, обнаружение пиков, усреднение |
|
Глубина записи |
5 K максимально |
|
Точность измерения временного интервала (ΔT) |
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) |
|
Вертикальная система |
|
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
5 мВ / дел - 5 В / дел |
|
Время нарастания |
≤ 14 нс |
|
Низкочастотный отклик (-3 дБ) |
≥ 5 Гц |
|
Точность усиления постоянного тока |
±3% |
|
Система синхронизации |
|
|
Режимы триггера |
по фронту, импульс, видео сигнал, наклон, чередование |
|
Режим запуска |
автоматический, нормальный, однократный |
|
Стандарты видеосигнала |
NTSC, PAL и SECAM |
|
Точность уровня триггера |
±5 делений от центра экрана |
|
Система измерения |
|
|
Курсорные измерения |
△V / △T между курсорами |
|
Автоматическое измерение |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, частота, период, время нарастания, время спада, задержка A → B, положительная ширина импульса, отрицательная ширина импульса, + Duty, - Duty |
|
Математические формы сигнала |
+, -, x, ÷, инвертировать, БПФ |
|
Режим XY |
полная пропускная способность |
|
Общие характеристики |
|
|
Интерфейс |
USB 2.0 |
|
Многофункциональный интерфейс |
синхронизированный ввод / вывод, передача / сбой, внешний триггерный вход |
|
Питание |
5 В / 500 мА |
|
Потребляемая мощность |
≤ 2,5 Вт |
|
Габариты изделия |
170 х 120 х 18 мм |
|
Габариты упаковки |
250 х 155 х 75 мм |
|
Вес нетто |
260 г |
|
Вес брутто |
650 г |
|
Комплектация |
цифровой осциллограф OWON VDS1022I - 1 шт |
|
|
щупы для осциллографа - 2 шт |
|
Количество каналов
|
2 + EXT |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
50 МГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
25 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB |
|
Максимальная частота дискретизации
|
100 МГц |
