RIGOL MSO9402 осциллограф высокочастотный смешанных сигналов

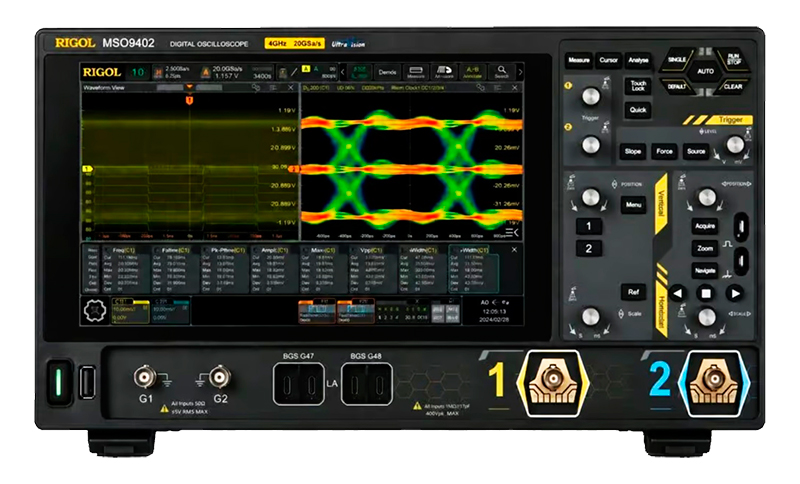

RIGOL MSO9402 – настольный комбинированный многофункциональный цифровой осциллограф смешанных сигналов высокого класса (HighEnd class) с полосой пропускания до 4 ГГц. (новинка российского рынка, появившаяся во II-ом квартале 2026 года).

Конструкция цифрового осциллографа RIGOL MSO9402 разработана для удовлетворения высоких требований современных приложений в области проектирования электроники, отладки и передовых сред тестирования.

Благодаря новому модулю обработки следующего поколения (собственная разработка специалистов предприятия RIGOL), этот универсальный прибор демонстрирует высокую скорость захвата сигналов - до 1 000 000 осциллограмм в секунду в режиме быстрой записи. Такая высокая скорость захвата гарантирует абсолютную точность регистрации редких сбоев и переходных аномалий.

В дополнение к такой скорости захвата сигналов осциллограф RIGOL MSO9402 обладает значительной глубиной памяти с максимальной величиной до 2 Гб (опция, 500 Мб - стандартно), что обеспечивает запись достаточно длительных периодов сигнала, без ущерба для частоты дискретизации.

Точность результатов дополнительно повышается за счет адаптивного повышения вертикального разрешения от 8 бит до 12 бит (повышение до 16 бит для ЦАП встроенного генератора сигналов), которое работает в тандеме с исключительно низким уровнем собственного шума. Эта мощная комбинация позволяет инженерам с уверенностью определять сигналы микровольтного уровня.

Модель осциллографа RIGOL MSO9402 имеет полосу пропускания по частоте до 4 ГГц, 2 аналоговых входных канала, 16 цифровых каналов и специальный порт внешнего запуска (EXT-port), большой цветной сенсорный (тип «мультитач») дисплей высокого разрешения (1280 х 800 pix) с диагональю в 10.1” (25,6 см) и небольшие собственные габариты и вес: Ш 358 мм х В215 мм х Г 125 мм; вес нетто - 5,3 кг.

Схемотехника осциллографа RIGOL MSO9402  реализована на собственном чипсете  RIGOL ASIC «Phoenix» и с применением технологической платформы отображения формы сигнала UltraVision II.

Модель осциллографа смешанных сигналов  RIGOL MSO9402 является многофункциональным прибором  и имеет функциональный формат "7 приборов -в-1-ом корпусе" и поддерживают следующие измерительные функции:

1. цифровой запоминающий осциллограф высокого класса,
2. анализатор частотного спектра,
3. цифровой вольтметр,
4. 3х -8ми разрядный (устанавливается пользователем) высокоточный частотомер/сумматор,
5.  16-канальный логический анализатор (необходимы опциональные пробники, не входящие в стандартный комплект),
6.  анализатор сигналов цифровых протоколов - стандартно
7.  генератор сигналов произвольной формы  - опция.

Основные характеристики RIGOL MSO9402

• Полоса пропускания аналоговых каналов:  до 4 ГГц ;
• 2 аналоговых канала и 1 порт внешнего запуска(EXT-port) ,
• 16 цифровых каналов (опционально приобретаются 4 пробника RIGOL PLA3204 на 4 канала, каждый);
• Время нарастания сигнала: 110 пс;
• Частота дискретизации в реальном времени: до 20 Гвыб/с (1 канал), до 10 Гвыб/с (2 канала);
• Макс. глубина памяти (стандартно): 500 МБ (1 канал),
• Макс. глубина памяти (рпция):  2 Гб (1 канал), 1 Гб (2 канала),
•  Скорость захвата сигнала: 1 000 000 осц/с (в режиме быстрой записи);
• Запись и воспроизведение: 2 000 000 кадров ;
• Время нарастания фронта с 10% до 90% , пс:  110 ;
• Встроенный генератор сигналов произвольной формы (AFG-generator, опция): 2 канала, полоса (синус) - до 50 МГц (стандартно), 200 МГц (опция), дискретизация - 1,25 Гвыб/ сек, ЦАП - 16 бит (только для генератора, 8 бит стандартно);
• Функция построения  диаграмм Боде (стандартно);
• Встроенный вольтметр - стандартно;
• Встроенный частотомер - стандартно;
•  Автоматическое измерение до 41 параметра сигнала, аппаратная функция измерения с полной памятью;
• Различные математические операции, встроенный мощный анализ БПФ, функции поиска пиков;
• Анализ гистограмм (в базовой комплектации)
• Навигационная клавиша, таблица событий;
• Глазковая диаграмма в реальном времени и программное обеспечение для анализа джиттера (опция);
•  Усовершенствованное встроенное программное обеспечение для анализа мощности (опция);
•  Определяемое пользователем быстрое управление одной кнопкой; 10,1-дюймовый емкостный мультисенсорный цветной экран с 256 уровнями яркости и сохранением цвета;
•  Многообразие коммуникационных интерфейсов: USB HOST & DEVICE, LAN (LXI), HDMI, TRIG OUT и USB-GPIB (опция);
• Web control – дистанционное управление и Virtual Network Computing (VNC).

Стандартная комплектация

• Осциллограф RIGOL MSO9402;
• Кабель питания;
• USB кабель;
• Пассивный высокоимпедансный пробник (500 МГц) RP3500A - 2 шт;
• Пассивный низкоимпедансный пробник (1,5 ГГц) RP6150A 2 шт;
• Крышка на переднюю панель;
• Краткое руководство по эксплуатации.
