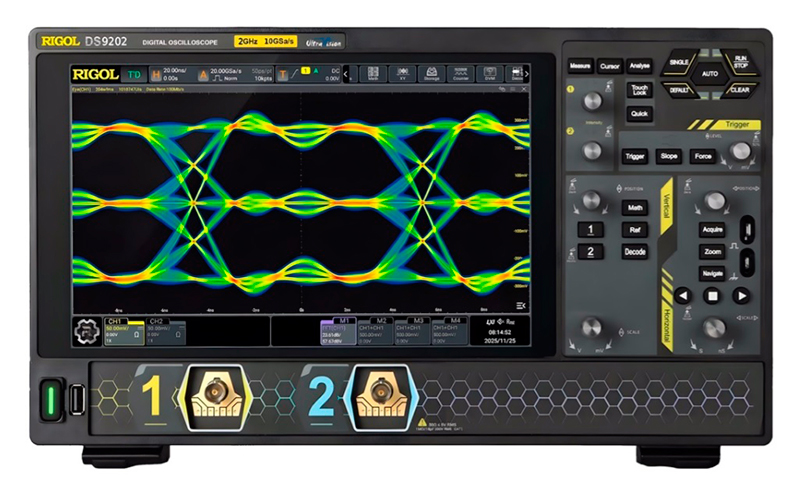

RIGOL DS9202 высокочастотный осциллограф с полосой до 2 ГГц

RIGOL DS9202 – младшая модель 2-х канального прибора в серии высокопроизводительных настольных высокочастотных запоминающих осциллографов RIGOL DS9000.

RIGOL DS9202 комбинированный многофункциональный цифровой запоминающий осциллограф  высокого класса (HighEnd class) с полосой пропускания до 2 ГГц. (новинка российского рынка, появившаяся во II-ом квартале 2026 года).

Конструкция цифрового осциллографа RIGOL DS9202 разработана для удовлетворения высоких требований современных приложений в области проектирования электроники, отладки и передовых сред тестирования.

 Благодаря новому модулю обработки следующего поколения (собственная разработка специалистов предприятия RIGOL), этот универсальный прибор демонстрирует высокую производительность, достигая высокой скорости захвата сигналов - до 1 000 000 сигналов в секунду в режиме быстрой записи. Вая высокая скорость захвата гарантирует абсолютную точность регистрации редких сбоев и переходных аномалий.

В дополнение к высокой скорости захвата осциллограф RIGOL DS9202 обладает максимальной глубиной памяти величиной  10 Мб, что обеспечивает пользователям возможность записи данных без ущерба для частоты дискретизации.

Точность измерений дополнительно повышается за счет адаптивного увеличения вертикального разрешения от 8 бит до 12 бит, которое работает в тандеме с исключительно низким уровнем собственного шума и превосходной вертикальной точностью. Эта мощная комбинация позволяет инженерам с уверенностью определять сигналы микровольтного уровня.

Модель осциллографа RIGOL DS9202 имеет полосу пропускания по частоте до 2 ГГц, 2 аналоговых канала и специальный порт внешнего запуска (EXT-port), большой цветной сенсорный (тип «мультитач») дисплей высокого разрешения (1280 х 800 pix) с диагональю в 10.1” (25,6 см) и небольшие собственные габариты и вес: Ш 358 мм х В215 мм х Г 125 мм; вес нетто - 5,3 кг.

Схемотехника осциллографа RIGOL DS9202  реализована на собственном чипсете  RIGOL  ASIC «Phoenix» и с применением технологической платформы отображения формы сигнала UltraVision II.

Модель запоминающего осциллографа RIGOL DS9202 является многофункциональным прибором и имеет функциональный формат "5 приборов -в-1-ом корпусе" и поддерживает следующие измерительные функции:

1. цифровой запоминающий осциллограф высокого класса,
2. анализатор частотного спектра (с применением БПФ),
3. цифровой вольтметр,
4. 3х - 8ми разрядный (по выбору пользователя) высокоточный частотомер и сумматор,
5. анализатор сигналов стандартных протоколов

Основные характеристики RIGOL DS9202

• Полоса пропускания аналоговых каналов:  до 2 ГГц ;
• 2 аналоговых канала и 1 порт внешнего запуска(EXT-port) ,
• Время нарастания сигнала: 210 пс;
• Частота дискретизации в реальном времени: до 10 Гвыб/с (1 или 2 канала);
• Макс. глубина памяти (стандартно): 10 МБ ;
•  Скорость захвата сигнала: 1 000 000 осц/с (в режиме быстрой записи);
• Запись и воспроизведение: 2 000 000 кадров ;
• Время нарастания фронта с 10% до 90% , пс: 210 ;
• Функция построения  диаграмм Боде;
• Встроенный вольтметр - стандартно;
• Встроенный частотомер - стандартно;
•  Автоматическое измерение до 41 параметра сигнала, аппаратная функция измерения с полной памятью;
• Различные математические операции, встроенный мощный анализ БПФ, функции поиска пиков;
• Навигационная клавиша, таблица событий;
• Глазковая диаграмма в реальном времени и программное обеспечение для анализа джиттера (опция);
•  Усовершенствованное встроенное программное обеспечение для анализа мощности (опция);
•  Определяемое пользователем быстрое управление одной кнопкой; 10,1-дюймовый емкостный мультисенсорный цветной экран с 256 уровнями яркости и сохранением цвета;
•  Многообразие коммуникационных интерфейсов: USB HOST & DEVICE, LAN (LXI), HDMI, TRIG OUT и USB-GPIB (опция);
• Web control – дистанционное управление и Virtual Network Computing (VNC).

Стандартная комплектация

• Осциллограф RIGOL DS9202;
• Кабель питания;
• USB кабель;
• Пассивный высокоимпедансный пробник (500 МГц) RP3500A - 2 шт;
• Пассивный низкоимпедансный пробник (1,5 ГГц) RP6150A 2 шт;
• Крышка на переднюю панель;
• Краткое руководство по эксплуатации.

  Цифровые осциллографы RIGOL MSO/DS9000. Дополнительная информация (Англ.),
