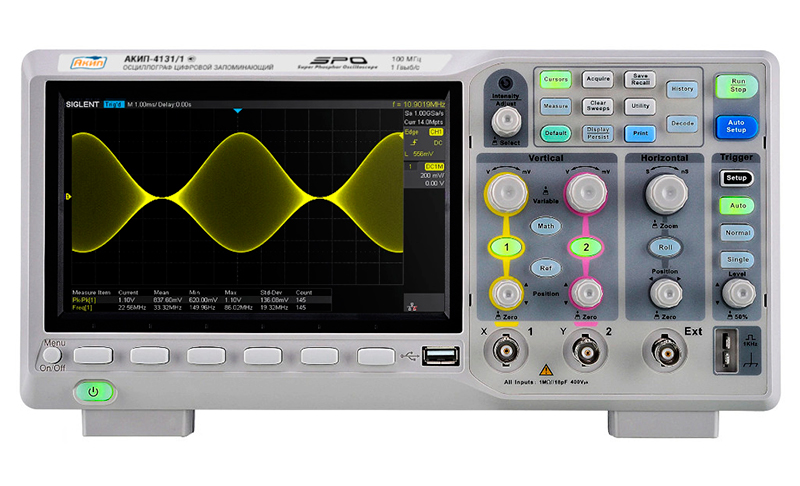

АКИП-4131/2 осциллограф цифровой высокого разрешения 2 канала до 200 МГц

Прибор АКИП-4131/2 это старшая модель в ряду многофункциональных 2-х канальных осциллографов высокого разрешения бюджетного класса, состоящего из двух аппаратных реализаций.Прибор внесен в Госреестр СИ РФ за № 69417-17. Срок действия Свидетельства об утверждении типа СИ продлен до до 23.11.2027 г. Установленный межповреочный интервал - 1 год.

В архитектуре осциллографа АКИП-4131/2 реализована усовершенствованная технология отображения формы сигнала SPO (Super Phosphor Oscilloscope). которая позволило увеличить скорость обновления на экране до 100.000 осциллограмм в секунду в обычном режиме сбора данных (до 400.000 в режиме сегментированной развертки)..
.
Полоса пропускания осциллографа АКИП-4131/2 равна 200 МГц, максимальная частота дискретизации составляет 1 ГГц (при работе 1 го канала) и делится пропорционально между активными входными каналами прибора до значений 50 МГц (работают 2 канала одновременно). .

Стандартное аппаратное разрешение по вертикали для встроенного АЦП у осциллографа АКИП-4131/2 составляет 8 бит (программно расширяемое до 11 бит в режиме увеличенного разрешения HiRes), длина встроенной памяти на каждый канал 3,5 Мб (14 Мб при объединении памяти всех каналов для одного работающего входного порта).
.
Модель осциллографа АКИП-4131/2 можно отнести к многофункциональным приборам, благодаря наличию целого ряда дополнительных функциональных возможностей: амплитудно-частотного анализа (построение диаграмм Боде); режима поиска событий в сигнале; функционал 16-канального логического анализатора (опция), функционального одноканального генератора сигналов с полосой до 25 МГц (внешний опциональный модуль); USB-WIFI адаптера (опция)..
.
Отличительной особенностью осциллографа 4131/2, является технология SPO, которая позволяет обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат - максимально достоверное отображение формы сигналов на экране.

Осциллограф АКИП-4131/2 имеет минимальный в своем ценовом классе устройств коэффициент отклонения (К откл.), от 500 мкВ/дел, усовершенствованную аппаратную схему синхронизации, а также высокую стабильность запуска системы сбора данных с ультранизким уровнем собственного джиттера.

Еще одной отличительной особенностью осциллографа АКИП-4131/2 является возможность частотного анализа: математическая функция БПФ, на интервале 1М точек, что в несколько раз повышает измерительные возможности данного прибора в сравнении с другими моделями одного ценового класса, где частотный анализ выполняется, в среднем, на полосе длиной всего 16К точек. В режиме БПФ осциллограф АКИП-4131/1А способен различить сигналы, отстоящие всего на 0,5 МГц по частоте.

В базовой версии комплектации осциллограф АКИП-4131/2 имеет возможность декодирования и синхронизации по протоколам передачи данных: I2C, SPI, UART/RS232, CAN, LIN.

Модель АКИП-4131/2 имеет опциональную возможность для подключения внешнего модуля одноканального функционального генератора сигналов с полосой до 25 МГц, с возможностью формирования сигналов произвольных форм (AWG). Опция генератора, полностью совместимо с ПО EasyWave, которое позволяет создавать собственные формы в оболочке управляющего ПО, с последующей передачей на прибор для формирования этих сигналов на выходе генератора.

Осциллограф АКИП-4131/2 имеет цветной TFT-дисплей с диагональю 17,8 см (SVGA, разрешение 800х480, 8х14 дел), широкий набор инструментов измерения и анализа (автоматические измерения, математические преобразования, курсорные вычисления), удобный пользовательский интерфейс. Предусмотрены интерфейсы внешнего управления: USB (host/device), LAN, выход Синхр (BNC), выход «Годен/ Негоден» (BNC).

Особенности и ключевые преимущества осциллографа АКИП-4131/2

• Высокая скорость сбора данных: до 100.000 осц./сек (до 400.000 осц./сек в режиме сегментированной развертки);
• Расширенное меню синхронизации и запуска сбора данных (9 видов, в т.ч. HDTV) ;
• Сегментированная память: до 80.000 сегментов (с отображением межсегментного времени). ;
• Амплитудно-частотный анализ, построение диаграмм Боде: до 120 МГц, минимальная полоса анализа 500 Гц, максимальное число точек – 500 ;
• Режим “поисковой машины” - поиск событий в отображаемом сигнале, по условиям заданным пользователем. Каждое найденное событие помечается маркером. ;
• Режим HISTORY – запись и обратное воспроизведение осциллограмм для обнаружения предыдущих аномалий (прокрутка назад во времени)
• Автоизмерения (38 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT) ;
• Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение кв. корня (√)
• Режим БПФ на интервале 1М точек ;
• Статистическая обработка результатов измерений ;
• Цифровая растяжка (zoom), допусковый контроль (тест по маске) ;
• Интерполяция SinX/x, режим Х-Y ;
• Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN ;
• USB-WIFI адаптер - опция ;
•  Функция осциллографа смешанных сигналов (16 цифровых каналов) – опция ;
• Генератор сигналов (функциональный + СПФ) – аппаратная опция в виде дополнительного блока, частота дискретизации 125 Мвыб/с, диапазон до 25 МГц (синус), разрешение 1 мкГц. 45 формы сигнала. Разрядность ЦАП 14 бит, Длина памяти для произвольной формы - 16000 точек. Выходной уровень до 1,5 Впик (50 Ом).

 Цифровой запоминающий осциллограф реального времени АКИП-4131/2.  Технические характеристики.
