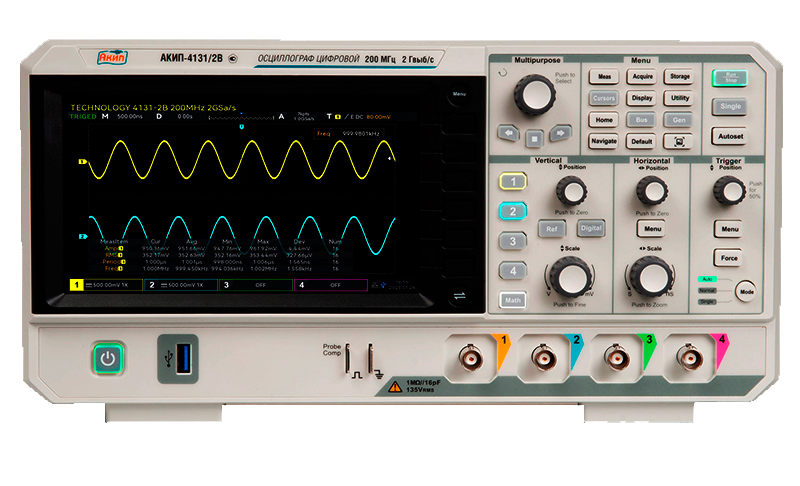

АКИП-4131/2В осциллограф цифровой запоминающий с длинной памятью 4 канала до 200 МГц

Прибор АКИП-4131/2B это старшая модель в ряду 4-х канальных цифровых осциллографов с повышенным объемом встроенной памяти бюджетного класса, состоящего из двух аппаратных реализаций. Прибор внесен в Госреестр СИ РФ за № 93988-24. Срок действия Свидетельства об утверждении типа СИ определен до до 02.12.2029 г. Установленный межповреочный интервал - 1 год.

Цифровой запоминающий осциллограф АКИП-4131/2B с верхней границей полосы пропускания в 200 МГц, обладает максимальной частотой дискретизации до 2 ГГц ( 1 ГГц - при работе 2-х каналов или 500 МГц - при работе 3- или 4-х каналов одновременно. Отличительной чертой этого прибора является повышенное до 14 Мб/канал (против 3,5 Мб/канал у других 4-х канальных приборов серии АКИП-4131/1А или АКИП-4131/2А) или до 56 Мб/канал в режиме объединения каналов при 1-ом активном входном порте, (против 14 Мб/канал в режиме объединения каналов у моделей АКИП-4131/1А или АКИП-4131/2А).

В конструкции осциллографа АКИП-4131/2B применена специальная технология отображения формы сигнала Ultra Phosphor с высокой скоростью обновления экрана до 150.000 осциллограмм в секунду в обычном режиме сбора данных (до 500.000 осциллограмм в секунду в режиме быстрого захвата), позволяющей отображатьформу сигналов с 256 уровнями интенсивности свечения луча, что обеспечивает яркостную или цветовую градацию разверток в зависимости от частоты повторения.

Запоминающий цифровой осциллограф АКИП-4131/2B в стандартной комплектации поддерживает синхронизацию и декодирование по протоколам RS232/UART, I2C, SPI, опционально для серии АКИП-4115В можно добавить поддержку протоколов CAN и LIN.

Режим Multi-Scopes

Одной из ключевых особенностей осциллографа АКИП-4131/2B является наличие специального режима Multi-Scopes, который позволяет наблюдать сигналы на экране прибора в 2-х окнах с возможностью независимых настроек коэффициентов разверток и схем синхронизации. Такая особенность обеспечивает масштабирование изображений нескольких сигналов, имеющих азную частоту для удобства анализа оператором.

Осциллограф цифровой запоминающий АКИП-4131/2B снабжен интерфейсами USB, LAN для дистанционного управления прибором по средства набор команд SCPI или через встроенный web-server.

Особенности и ключевые преимущества осциллографа АКИП-4131/2B
:

• Максимальный объем памяти до 56 МБ на канал (при рабогте 1 канала);
• Скорость обновления экрана до 150.000 осц./с в нормальном режиме и до 500.000 осц./с в режиме быстрого захвата ;
• 256 уровней интенсивности свечения луча (яркостная или цветовая градация) ;
• Запись и воспроизведение сигналов в реальном времени, до 100000 кадров ;
• Функция автоустановки параметров развертки, запуска ;
• Функции математики: сложение, вычитание, умножение, деление, цифровые фильтры, логические операции, расширенные операции, БПФ ;
• 36 видов автоматических измерений параметров, курсорные измерения ;
• Режим Multi-Scopes: разделение экрана и независимая синхронизация по каждому из каналов ;
• Синхронизация и декодирование по протоколам: стандартно - RS232/UART, I2C, SPI, опция (АКИП-4115В) – CAN, LIN ;
• Программные измерительные функции вольтметра и частотомера (7 разрядов) по аналоговым каналам ;
• Программные измерительные функции вольтметра и частотомера (7 разрядов) по аналоговым каналам ;
• Дистанционное управление (USB, LAN): команды SCPI, встроенный web server .

 Цифровой запоминающий осциллограф реального времени АКИП-4131/2B.  Технические характеристики.
