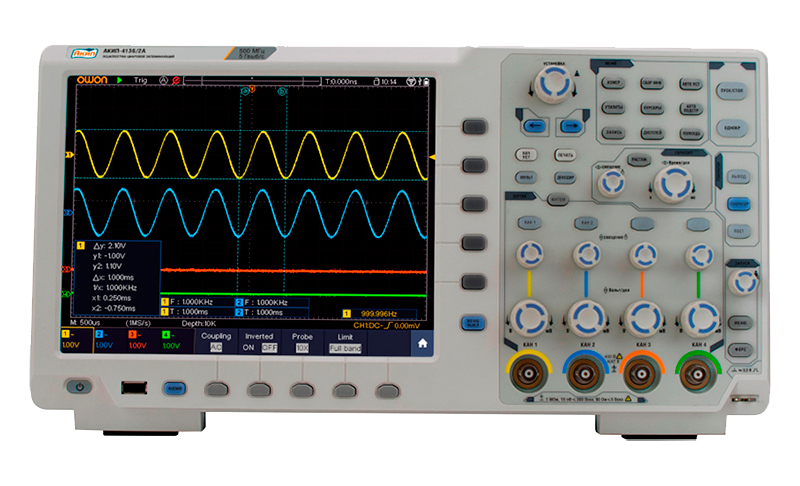

АКИП-4136/2А осциллограф цифровой многофункциональный 4 канала до 500 МГц

Прибор АКИП-4136/2А представляет собой старшую модель в подгруппе 4-х канальных модификаций многофункциональных цифровых осциллографов бюджетного ценового класса АКИП-4136/х(А), архитектура которых соответствует принципу компоновки - "7 измерительных устройств в одном корпусе".

Цифровой многофункциональный осциллограф АКИП-4136/2А внесен в Госреестр СИ РФ за № 87826-22. Срок действия Свидетельства об утверждении типа СИ определен до 27.12.2027. Установленный межповерочный интервал - 1 год.

Благодаря своей многофункциональности владельцам осциллографа АКИП-4136/2А нет необходимости в приобретении дополнительных расширяющих опций. данная модель прибора имеет весь необходимый измерительный и вычислительный функционал в стандартной комплектации каждого устройства.

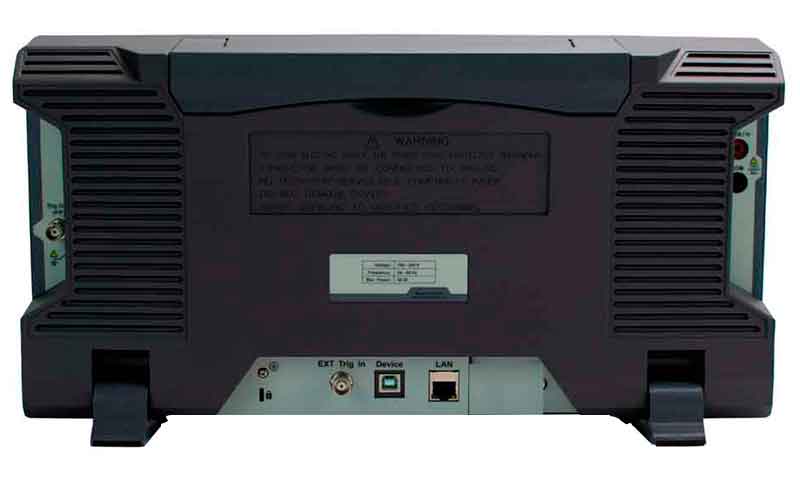

Цифровой многофункциональный 4-х канальный осциллограф АКИП-4136/2А обладает высокими техническими характеристиками, многие из которых доступны только в более дорогих приборах известных торговых марок. Полоса пропускания по частоте - до 500 МГц, максимальная частота дискретизации до 5 ГГц (при работе 1 канала), максимальная глубина памяти 400 М точек. Для подключения к ПК осциллограф снабжен интерфейсами LAN, USB и USB-device.

Цветной сенсорный дисплей с диагональю 26,4 см, с разрешением 800 x 600 пикс, с технологией управления ”multi-touch позволяет увеличить эффективность работы с осциллографом АКИП-4136/2А. Помимо наличия сенсорного управления данный прибор сохранил и традиционные кнопки и регуляторы для обеспечения максимальной универсальности в применении.

Функция построения диаграмм Боде, создаваемых на основе измеренных данных, отображает изменение коэффициента усиления и фазы тестовой системы при разных частотах, что позволяет инженерам анализировать данные для определения стабильности тестовой системы.

Благодаря базовым функциональным возможностям цифровой осциллограф АКИП-4136/2А будет необходим самому широкому спектру специалистов от инженеров по ремонту оборудования до инженеров-разработчиков РЭА, для применения научной и образовательной сфере и задач НИОКР.

Функциональные особенности цифрового осциллографа АКИП-4136/2А

1. Запоминающий осциллограф

• Полоса пропускания: до 500 МГц
• Аналоговые каналы: 2
• Максимальная частота дискретизации: 5 ГГц (делится пропорционально числу активных каналов )
• Максимальный объем памяти: 400 Мб (делится поровну между активными каналами)
• Скорость обновления экрана: до 600.000 осц./с
• Разрешение АЦП: 8 бит

2 Генератор сигналов произвольной формы

• Максимальная частота: 50 МГц
• Один выходной канал
• Максимальная частота дискретизации: 250 МГц
• Разрешение ЦАП:  14 бит;
• Максимальный выходной уровень: до 20 Впик-пик
• Длина памяти: 16000 точек для создания сигнала произвольной формы
• Формы сигнала: синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы

3. Цифровой мультиметр с встроенным регистратором

• Индикатор: 4,5 разряда, максимальное индицируемое число 20.000
• Виды измерений: напряжение, ток, емкость, сопротивление, целостность цепи, проверка диодов
• Встроенная функция регистрации данных, может выполнять анализ трендов параметров измеряемого объекта в течение длительного времени. Интервал регистрации от 0,5 с до 10 с.
• Максимальная продолжительность регистрации: до 3 дней во внутреннюю память и до 10 дней на внешний USB носитель.

4. Высокоточный частотомер

• Число разрядов: 6
• Измерение частоты с поддержкой статистических данных: максимум и минимум

5. Анализатор спектра (функция БПФ)
БПФ анализатор спектра для обработки сигнала в реальном времени

• Поддержка 4 окон БПФ: Прямоугольное, Хэмминга, Ханнинга и Блэк-Харриса
• Максимальный частотный диапазон: аналоговая полоса пропускания осциллографа

6. Анализатор протоколов

• Поддержка функции декодирования последовательных данных шин I2C, SPI, RS232/UART, CAN

7. Измеритель параметров АЧХ (диаграммы Боде)



    Цифровой запоминающий осциллограф  АКИП-4136/2А.  Технические характеристики.
