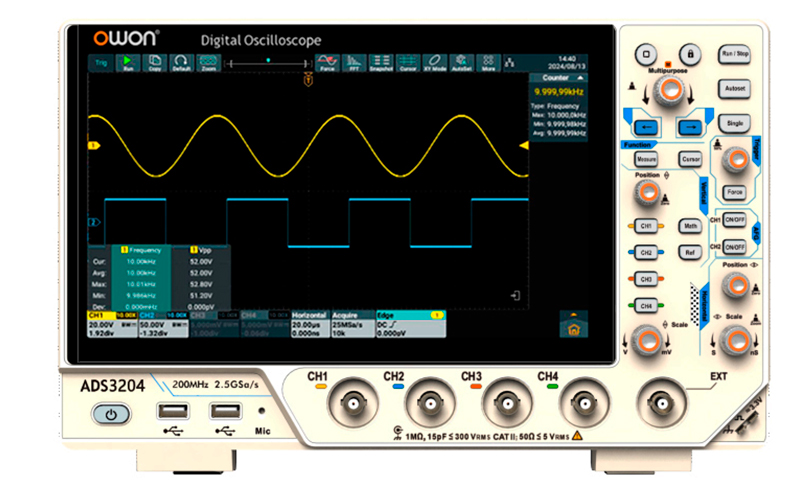

OWON ADS3204 многофункциональный осциллограф 4 канала до 200 МГц

Осциллограф OWON ADS3204 средняя модель в подгруппе 4-х канальных приборов в составе серии OWON ADS3000, представляющая собой цифровой запоминающий многофункциональный осциллограф, изготавливаемый по инновационной технологии "OWON X-Vision III".

Благодаря применению новых конструкторских решений, в осциллографе OWON ADS3204 пользователям доступен целый ряд измерительных и функциональных возможностей, которые не встречаются в других модельных линейках осциллографов OWON.

Перечень основных инноваций (ранее не доступных в других линейках осциллографов OWON)

Конструкция аппаратной части осциллографов OWON ADS3000 реализована с применением новой перспективной технологии "OWON X-Vision III", обеспечивающую более низкий уровень шума, больший объем встроенной памяти, более быстрое обновление визуального отображения формы входного сигнала.

Максимальный размер глубины памяти составляет 100 М, частота обновления возросла до 500 000 осциллограмм/с, что обеспечивает четкий захват входного сигнала.

Максимальная частота дискретизации 2,5 Гвыб/с (1 канал), 1,25 Гвыб/с (2 канала), 0,625 Гвыб/с  (3 или 4 активных канала). .

Вертикальная точность составляет интервал 500 мкВ/дел - 10 В/дел, а диапазон временной развертки составляет 500 пс/дел - 1000 с/дел.

Частотный анализ осуществляется на пространстве 1 млн точек с помощью функционала FFT (быстрое преобразование Фурье) и обеспечивает точное отображение частотных характеристик входных сигналов.

В конструкцию осциллографа OWON ADS3204 добавлен специальный блок, который на основе ОС типа Android, обеспечил широкий набор дополнительных возможностей: встроенный микрофон и динамик с поддержкой внешних устройств, таких как мышь и клавиатура, значительно повышающие общую эффективность работы с приборами.

Существенно переработан и дополнен функционал пользователя для управления файлами с записями для более удобного просмотра, редактирования и экспорта собранной информации.

В базовую конструкцию прибора OWON ADS3204 опционально (устанавливается на заводе, наличие согласовывается при заказе), может быть добавлен USB-модуль беспроводной связи (Wi-Fi/Bluetooth), который поддерживает протокол FTP, работу сетевых принтеров, организацию мобильной точки доступа и многое другое.

Кроме того, пользователю доступны: встроенные высокоточные частотомер и вольтметр, анализатор спектра (программная функция БПФ).

В осциллографе  OWON ADS3204 реализованы основные типы запуска: по фронту, по ширине импульса, по уровню наклона, по значению амплитуды выще или ниже установленного значения, запуск по типу "тайм-аут", по фронтуN, по установленному логическому условию, по сигналам от внешних портов: и RS232/UART, 12C, SPI, CAN, LIN.

В конструкции осциллографа OWON ADS3204 предусмотрен специальный режим "клонирование формы сигнала" .

Внесены немаловажные изменения в общий дизайн осциллографов серии WON ADS3000, обеспечивающие комфортабельное взаимодействие пользователя с прибором. Сверхтонкий дизайн корпуса (глубина всего 11 см) экономит рабочее пространство, 10,1-дюймовый (по диагонали) цветной сенсорный экран с поддержкой функции "мультитач" для управления прибором с помощью жестов, настраиваемые сочетания клавиш управления для более простого и быстрого выбора необходимых функций и режимов работы.

Основные параметры осциллографа OWON ADS3204

• Вертикальное разрешение: АЦП 8 бит;
• Полоса пропускания осциллографа: до 200 МГц;
• Каналы: 4 аналоговых + внешний запуск;
• Макс. частота дискретизации в реальном времени: 2,5 ГГц (один канал), 1,25 ГГц (два канала), 0,625 ГГц (три или четыре активных канала);
• Время нарастания, нс: <= 3,50 ;

• Глубина памяти максимальная: 100M точек (1 канал), 50М точек (2 канала), 25М точек (3 или 4 активных канала);  ;
• Чувствительность осциллографа: 500 мкВ/дел - 10 В/дел;
• Коэффициент развертки: 2 нс/дел ~ 1000 с/дел;
• Максимальная скорость регистрации: 500 000 осциллограмм в секунду;
• Сохранение во внутреннюю память: 100 осциллограмм (запись/чтение);
• Возможные режимы синхронизации: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по импульсу нетипичной амплитуды, по заданному окну, по лимиту времени, по номеру фронта, по совпадению с логическим шаблоном, по данным протоколов I²C, RS232, SPI и CAN;
• Декодирование протоколов: LIN, CAN, RS-232/UART, I2C, SPI;
• Типы развертки: авто, норм, однократный;
• Дополнительный внешний вход синхронизации (External);
• Интерполяция sin(x)/x, режим растяжки окна (ZOOM);
• Автоматические измерения 43 параметров;
• Встроенные частотомер и вольтметр;
• Поддержка внешней клавиатуры и мыши;
• Курсорные измерения (ΔU, Δt);
• Математические функции: сложение, вычитание, умножение, деление, FFT;
• Дисплей: сенсорный цветной TFT-ЖК экран 1024x600, диагональ 10,1" (25,6 см);

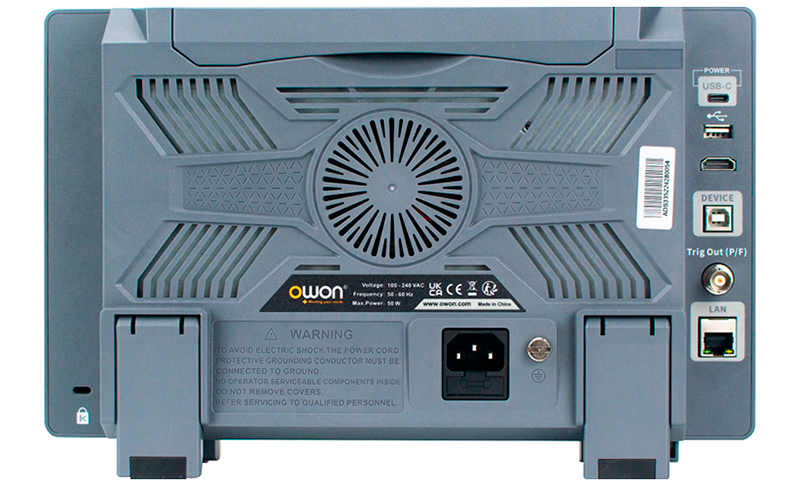

• Интерфейсы: USB device, USB host, LAN, HDMI;
• Габариты, мм: 325 x 111 x 209;
• Вес, кг: 3,2 .

Комплект поставки осциллографа OWON ADS3204

• осциллограф OWON ADS3204 - 1 шт
• кабель питания - 1 шт
• USB кабель - 1 шт
• зонд - 1 шт
• регулировочная отвертка - 1 шт
• руководство пользователя - 1 шт
