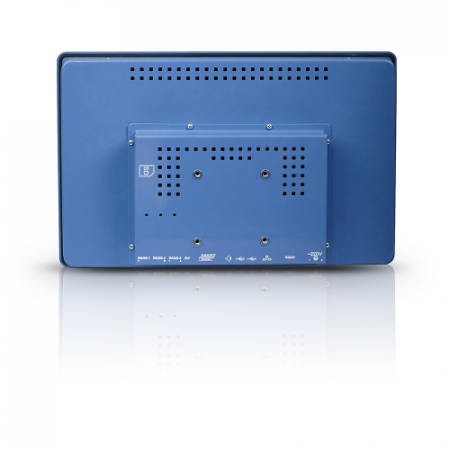

Панель оператора АГАВА ПО-50 представляет собой устройство класса «Человеко-машинный интерфейс» и предназначена для визуализации и архивирования параметров, а также для управления технологическими процессами.
Взаимодействие с оператором производится через сенсорную панель.
Все функции панели оператора реализуются встроенной системой AgavaPLC.
AgavaPLC является современным, модульным и кроссплатформенным приложением для построения систем визуализации и диспетчеризации и обладает широкими возможностями для визуализации технологического процесса:
- Функциональные элементы - виджеты (текстовые метки, изображения, барографический индикатор, график, функциональная кнопка и др.);
- Составные многослойные композиции (экраны);
- Поддержка GIF анимации;
- Поддержка масштабирования композиций;
- Малые задержки при обновлении данных на экране;
- Возможность изменения свойств виджетов и других объектов во время исполнения проекта;
- Поддержка работы с сенсорным экраном;
- Многозадачная обработка данных;
- Поддержка протоколов Modbus-TCP, Modbus-RTU в режимах «Ведущий», «Ведомый»;
- Наличие подсистемы обработки событий и сигнализации;
- Наличие средств разделения доступа;
- Наличие средств формирования отчетов;
- Возможность сохранения настроек и данных на накопитель для их автоматического восстановления при перезапуске проекта;
- Возможность хранения ресурсов в отдельных файлах на диске и в библиотеках ресурсов в упакованном виде;
- Поддержка архивирования данных в БД SQLite. По запросу может быть реализована поддержка других БД;
Весь цикл разработки проекта осуществляется в одной программе – в Интегрированной среде разработки, при этом реализована иерархическая структура проекта, имеется возможность создания собственных функциональных объектов. Также есть средства контроля правильности построения проекта, возможность эмуляции работы проекта на компьютере.
Вместе с ИСР предоставляется среда исполнения проектов для ОС Windows, позволяющая запускать на компьютере проекты, разработанные для панели.
Технические характеристики панели оператора ПО-50
|
Общие сведения |
|
|
Конструктивное исполнение |
Корпус для крепления на щит. |
|
Габаритные размеры, мм |
|
|
Агава ПО-50.15 |
407x263x74 |
|
Степень защиты корпуса |
IP54 – лицевая панель / IP20 – задняя панель |
|
Вес и материал корпуса |
|
|
Агава ПО-50.15 |
3,5 кг., металл |
|
Напряжение питания: |
90-265 В переменного или постоянного тока. Частота переменного тока до 63 Гц. Номинальное значение: ~220 В 50 Гц. |
|
Потребляемая мощность, не более |
35 Вт |
|
Аппаратные ресурсы |
|
|
Микроконтроллер |
32-х разрядный, Cortex-A8, 1 ГГц, 3D-ускоритель, L2-кэш 256Кб |
|
Объем и тип оперативной памяти |
512 Мб DDR3 |
|
Объем flash-памяти |
4 Гб |
|
Объем SD-карты |
до 2 Тб |
|
Часы реального времени |
Есть |
|
Сторожевой таймер |
Есть |
|
Поддержка реального времени |
Есть |
|
Интерфейсы программирования |
Ethernet, USB (RNDIS) |
|
Человеко-машинный интерфейс |
|
|
Размер диагонали и тип дисплея |
|
|
Агава ПО-50.15 |
15,6'' TFT |
|
Разрешение дисплея |
|
|
Агава ПО-50.15 |
1366х768 (WXGA) |
|
Количество цветов |
16,2М |
|
Органы управления |
Резистивная сенсорная панель |
|
Индикация |
Двуцветные программируемые светодиодные индикаторы 3 шт. |
|
Звуковая сигнализация |
Встроенный пьезоэлектрический зуммер |
|
Линейный аудиовыход |
2 канала (стерео), 1 В ампл., RН ≥ 10 кОм, разъем mini-jack 3,5 мм., 1 шт. |
|
Интерфейсы |
|
|
RS-485 |
Скорость до 230.4 Кб/с, групповая гальваническая развязка, 3 шт. |
|
Profibus |
Скорость до 230.4 Кб/с, групповая гальваническая развязка, совмещен с RS485-3, разъем DB-9 1 шт. |
|
RS-232 |
Cкорость до 921.6 Кб/с, разъем DB-9 (сигналы RX, TX, RTS, CTS, DTR, DSR, DCD) 1 шт. |
|
Ethernet |
Гальваническая развязка, 10/100 Мб/с 1 шт. |
|
USB 2.0 |
1.5, 12, 480 Мб/с, HOST, разъем USB тип А – 1шт, OTG, разъем miniUSB – 1шт. |
|
SD-карта |
SD, SDHC, SDXC - 1шт. |
|
Программные ресурсы |
|
|
Операционная система |
Реального времени Linux RT 4.4.12 |
|
Характеристики подключаемых устройств хранения данных USB-flash |
|
|
Версии спецификации USB |
2.0 LS, FS, HS |
|
Типы файловых систем |
FAT(12,16,32), NTFS, ext(2,3,4) |
|
Максимальная емкость USB-накопителя |
2 Тб |
|
Характеристики подключаемых устройств хранения данных SD-карт |
|
|
Версии спецификации SD |
2.00 часть A2 |
|
Типы SD-карт |
Полноформатная SD (до 2Гб), SDHC (до 32Гб), SDXC (до 2Тб) |
|
Класс скорости |
SD class 2 и выше |
|
Типы файловых систем |
FAT(12,16,32), NTFS, ext(2,3,4) |
|
Максимальная емкость SD-накопителя |
2 Тб |
