В отличии от традиционных программируемых реле, имеющих фиксированный набор входов-выходов, АГАВА МПР-60 может быть сконфигурировано под конкретную задачу. Заказчик сам подбирает количество и тип интерфейсов, необходимые каналы ввода-вывода.
Программирование – язык FBD. Среда разработки – AGAVA. Имеется возможность вставки кода на С++.
Опционально доступен модуль индикации с ЖК-дисплеем с разрешением на 128 × 32 точки.
Область применения
Автоматизация небольших локальных систем, таких как насосные станции, систем поддержания уровня воды или давления пара, систем управления освещением, температурой и т. д.

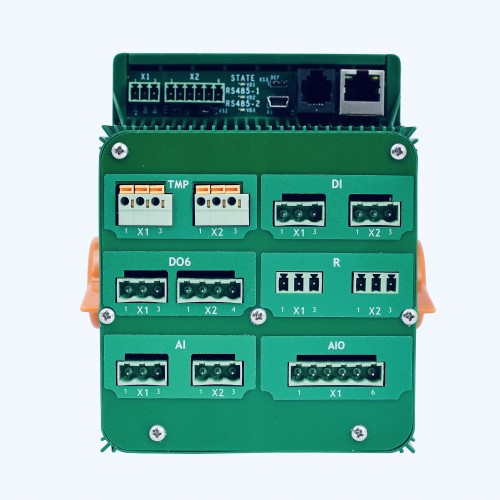

АГАВА МПР-60:
- содержит шесть слотов для установки многоканальных субмодулей дискретных и аналоговых входов / выходов;
- имеет возможность расширения при помощи внешних модулей ввода / вывода АГАВА МВВ-40;
- устанавливается на DIN-рейку;
- может работать с внешним модуля индикации АГАВА МИ-60;
- работает в сети RS-485 по протоколу MODBUS-RTU;
- имеет исполнение с Wi-Fi 802.11 b/g/n;
- работает под операционной системой реального времени Linux;
- основным интерфейсом для проверки и настройки служит утилита «Web-конфигуратор»;
- разработка алгоритмов осуществляется на графическом языке FBD c возможностью вставки кода на С++ в среде программирования AgavaPLC. Имеется возможность вставки кода на С++;
- может быть интегрировано в систему AgavaSCADA.

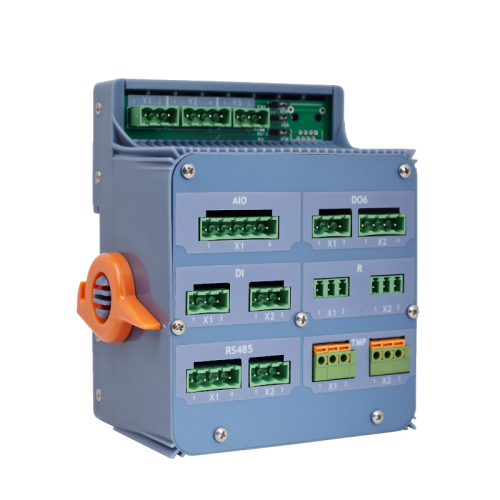

Внешний модуль ввода – вывода АГАВА МВВ-40

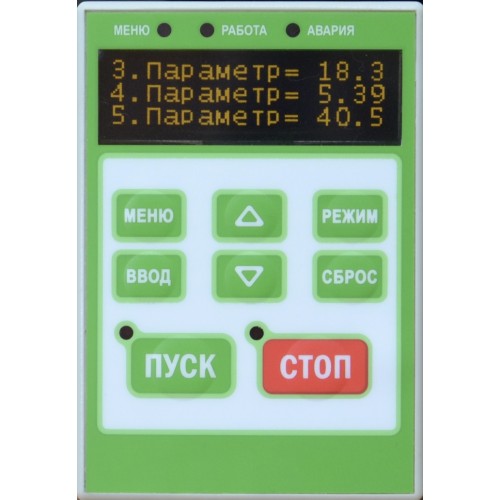

Модуль индикации АГАВА МИ-60
Основные технические характеристики
|
Ресурсы |
|
|
Процессор |
Cortex-A8 600 МГц |
|
Объем оперативной памяти |
256 Мб DDR3 |
|
Объем FLASH-памяти программ |
256 Мб NAND |
|
SD-карта |
1 × microSD (опционально) |
|
USB |
1 × OTG |
|
Ethernet |
1 × 10/100 |
|
Wi-Fi |
1 × 802.11 b/g/n (опционально) |
|
Промышленные интерфейсы на борту |
2 × RS-485 |
|
Конструктивное исполнение |
Моноблок на DIN-рейку |
|
Входы-выходы |
6 слотов для установки многоканальных субмодулей |
|
Возможности расширения |
Внешними модулями ввода-вывода через RS-485, Ethernet |
|
Питание |
24 В пост. тока, 10 Вт |
|
Программные ресурсы |
|
|
Операционная система |
Linux-RT 4.4 (реального времени) |
|
Среда программирования |
AgavaPLC |
|
Языки программирования |
FBD, C++ |
|
Служебная утилита |
Web-конфигуратор |
|
Условия эксплуатации и конструкция |
|
|
Температурный диапазон |
-20…+60 ˚C |
|
Степень защиты корпуса |
IP-20 |
|
Конструктивное исполнение |
Моноблок на DIN-рейку |
|

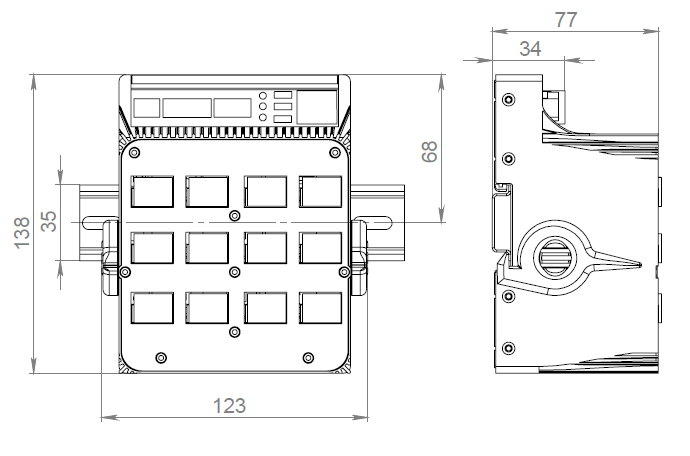

Габаритные размеры (мм) |
|
|
Высота |
138 |
|
Ширина |
123 |
|
Глубина |
77 |
Субмодули, доступные для установки на АГАВА МПР-60
В корпус можно установить до шести субмодулей.
|
№ |
Обозначение |
Кол-во входов |
Кол-во выходов |
Примечание |
|
Субмодули аналоговых входов / выходов |
||||
|
1 |
AIO |
2 |
2 |
Унифицированные сигналы
Входное сопротивление |
|
2 |
AI |
4 |
0 |
|
|
3 |
TMP |
2 |
0 |
Термопреобразователи: Pt100, Pt1000, 50M, 100M, 50П, 100П |
|
4 |
TMP4 |
4 |
0 |
Термопреобразователи: Pt100, Pt1000, 50M, 100M, 50П, 100П |
|
5 |
TMP4L |
4 |
0 |
Термопреобразователи: Pt100, 50M, 100M, 50П, 100П |
|
Субмодули дискретных входов / выходов |
||||
|
1 |
DI |
4 |
0 |
Каналы 3 и 4 могут выступать в роли счетчиков импульсов |
|
2 |
DI6 |
6 |
0 |
Каналы 3 и 4 могут выступать в роли счетчиков импульсов и измерителей периода импульсов |
|
3 |
DO |
0 |
4 |
Тип выхода открытый коллектор |
|
4 |
DO6 |
0 |
6 |
Тип выхода открытый коллектор. |
|
5 |
DO6L |
0 |
6 |
Тип выхода открытый коллектор |
|
6 |
ENI2 |
2 |
0 |
Сухой контакт, открытый коллектор |
|
7 |
SIM |
0 |
2 |
Тип выхода симистор |
|
8 |
SIM3 |
0 |
3 |
|
|
9 |
R |
0 |
2 |
Тип выхода реле |
|
10 |
R4 |
0 |
4 |
|
|
Субмодули интерфейсов |
||||
|
1 |
485 |
2 × RS485 |
||
|
2 |
GPRS |
1 × GPRS |
||
Пример конфигурации АГАВА МПР-60
АГАВА MПР-60.Wi-Fi.SD (DI-DI-AI-DO-R-GPRS) — Wi-Fi, SD-карта (опционально), 8 дискретных входов, 4 аналоговых входа, 4 дискретных выхода, 2 релейных выхода, GPRS)
