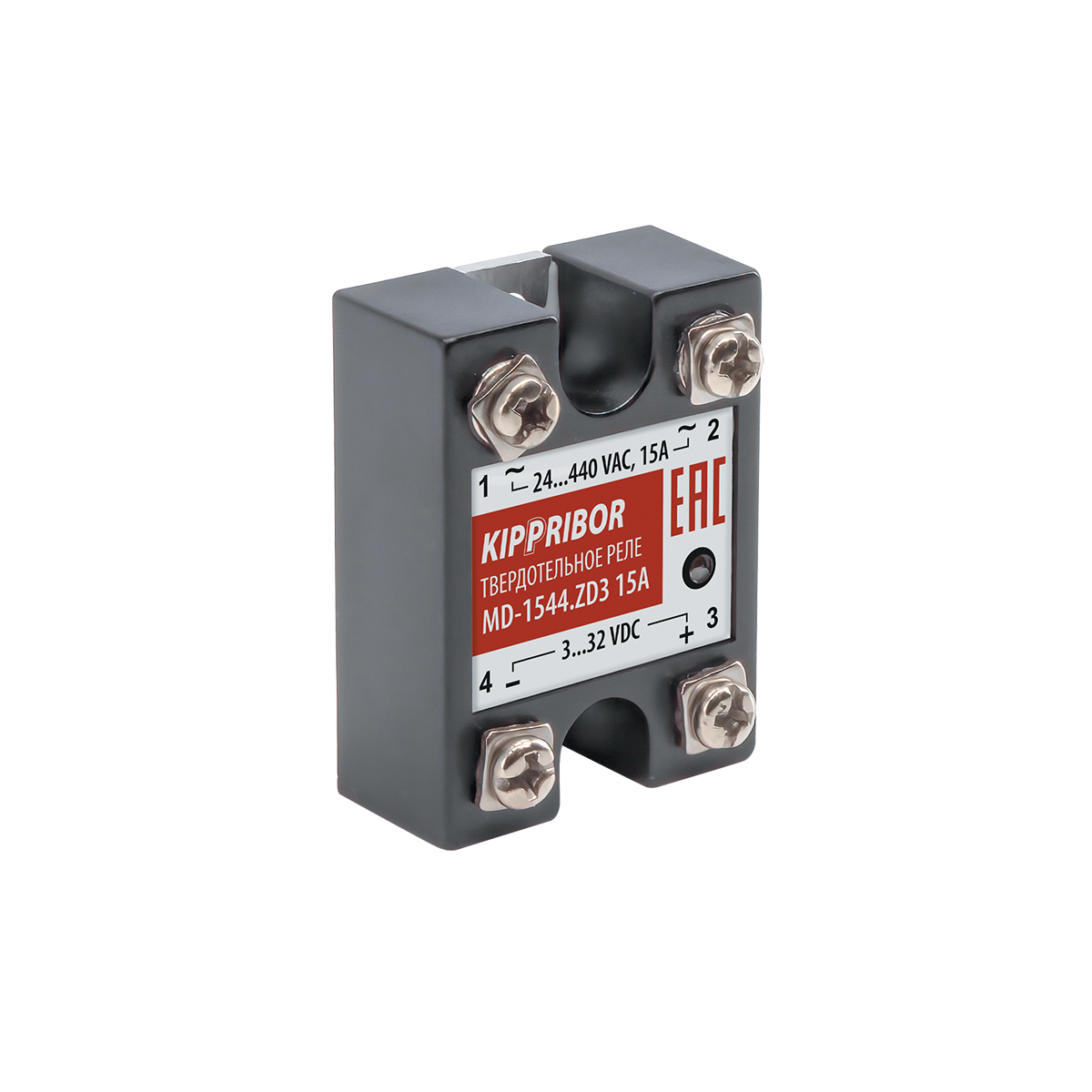

Твердотельные реле KIPPRIBOR серии MD-xx44.ZD3 являются наиболее бюджетный решением для коммутации маломощной резистивной и слабоиндуктивной нагрузки среди всего многообразия ТТР, представленных сегодня на рынке.
Особенности управления и коммутации нагрузки
- Широкий диапазон управляющего сигнала 3…32 VDC.
- Тип нагрузки и рекомендуемый предельный ток коммутации:
- слаботочная резистивная нагрузка от 4 до 12 А (в зависимости от модификации);
- маломощная слабоиндуктивная нагрузка от 0,5 до 1,5 А (в зависимости от модификации).
- Максимальный ток нагрузки от 5 до 15 А (в зависимости от модификации).
- Широкий диапазон коммутируемого напряжения 24…440 VAC.
- Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
- Высокое значение пикового напряжения 900 VAC (9 класс).
- Подходят для коммутации как однофазной, так и трехфазной нагрузки.
- Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
- звезда;
- звезда с нейтралью;
- треугольник;
- Оптимально подходят для коммутации цепей управления в системах ПИД- и ON/OFF-регулирования, управляемых приборами типа ТРМ500, ТРМ101, ТРМ210 или контроллерами ОВЕН ПЛК.
- Совместно с приборами ОВЕН ТРМ12, ТРМ212, ТРМ148 и т.п. успешно применяются в котельной автоматике для управления исполнительными механизмами типа МЭО и электроприводами KIPVALVE DCL-05…DCL-20 и т.п.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Рекомендуемые токи нагрузки твердотельных реле серии MD-xx44.ZD3
|
Модификация ТТР |
Рекомендуемый предельный ток нагрузки |
Максимально допустимый ток нагрузки |
|
|
резистивная нагрузка |
индуктивная нагрузка |
||
|
MD-0544.ZD3 |
4 A |
0,5 A |
5 A |
|
MD-1044.ZD3 |
8 A |
1 A |
10 A |
|
MD-1544.ZD3 |
12 A |
1,5 A |
15 A |
Конструктивные особенности твердотельных реле серии MD-xx44.ZD3
Твердотельные реле серии MD-xx44.ZD3 ориентированы на коммутацию слаботочной нагрузки. Малый ток нагрузки, протекающий через ТТР, вызывает сравнительно небольшой нагрев его силового ключа. Это в свою очередь позволяет применять наиболее экономичные конструктивные решения по отводу избыточного тепла:
- Алюминиевое основание в сравнении с медным является более экономичным решением, но обеспечивает при этом необходимый теплоотвод при коммутации слаботочной нагрузки.
- Симисторный силовой элемент, являясь бюджетным решением для ТТР, обеспечивает надежную коммутацию рекомендуемых токов для данной серии твердотельных реле.
- Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.
- Корпус ТТР MD-xx44.ZD3 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
- Компактный корпус.
- Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
