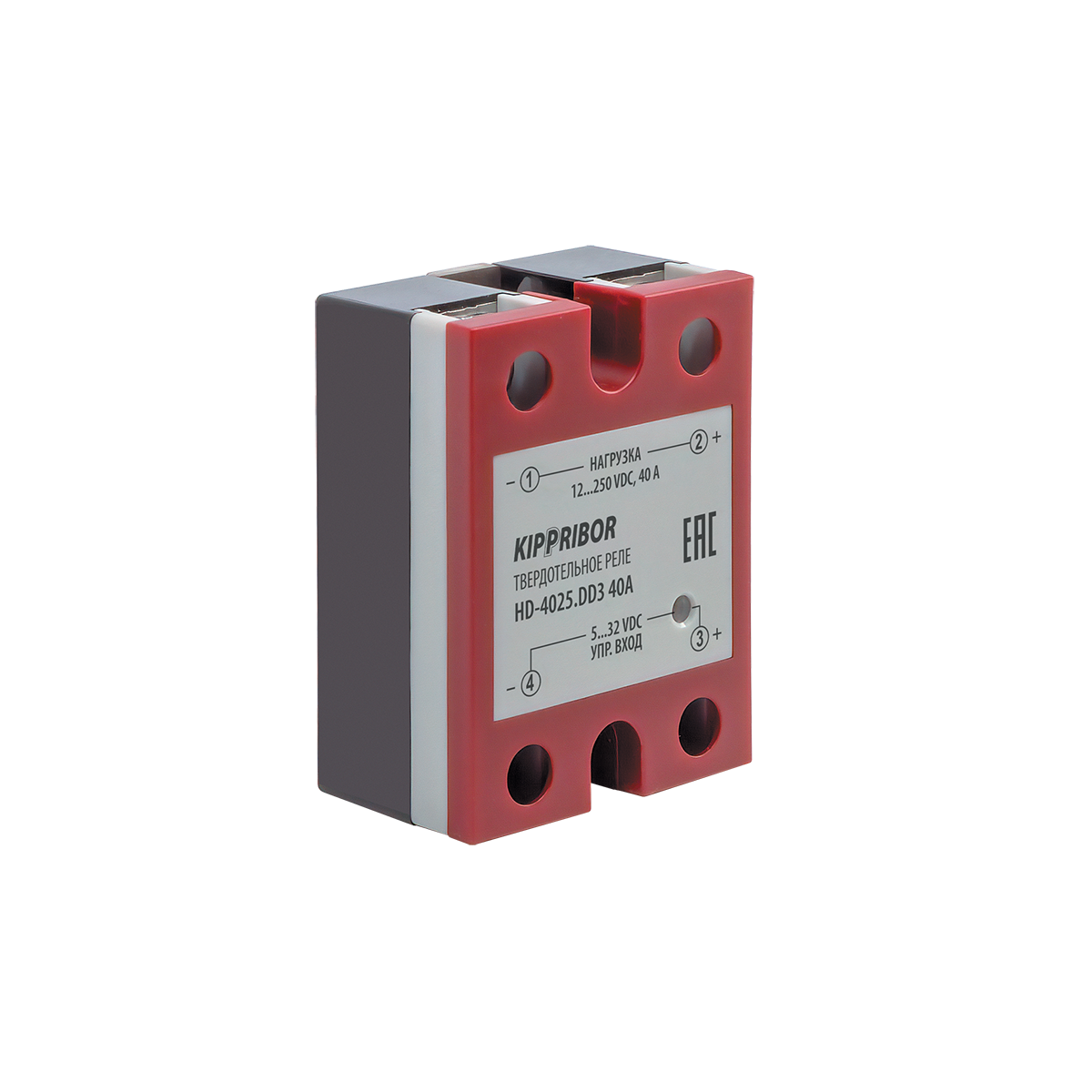

![HD-хх25.DD3 [M02] твердотельные реле для коммутации постоянного тока](/upload/iblock/419/wt6xxxp9irwaxzjwhen9aun05qfhhsdq.png "HD-хх25.DD3 [M02] твердотельные реле для коммутации постоянного тока")
Однофазные ТТР KIPPRIBOR серии HD-хх25.DD3 [M02] предназначены для коммутации цепей постоянного тока. Они подходят для управления нагрузкой как резистивного, так и индуктивного характера. Отлично выполняют функцию «усиления сигнала» в случае, когда необходимо, чтобы один регулятор с небольшой нагрузочной способностью выхода управлял целой группой твердотельных реле.
Особенности управления и коммутации нагрузки
- Широкий диапазон управляющего сигнала 5…32 VDC.
- Тип нагрузки и рекомендуемый предельный ток коммутации:
- максимальный ток нагрузки от 10 до 40 А (в зависимости от модификации).
- резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
- маломощная слабоиндуктивная нагрузка до от 1 до 4 А (в зависимости от модификации).
- Коммутируемое напряжение 12…250 VDC.
- Рекомендуемые области применения:
- резистивная нагрузка: широко используются для коммутации цепей управления в подвижном автотранспорте, оборудовании и машинах с аккумуляторными источниками питания, электропогрузчиках и штабелерах, на железнодорожном и общественном городском транспорте (трамваи, троллейбусы), автофургонах, рефрижераторных установках и пр.
- индуктивная нагрузка: широко используются для управления катушками соленоидных клапанов, электромагнитами и пр. соленоидами.
- «усилитель сигнала»: оптимально подходит для усиления сигнала в случае, когда необходимо, чтобы один регулятор с небольшой нагрузочной способностью выхода управлял целой группой твердотельных реле.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Рекомендуемые токи нагрузки твердотельных реле серий HD-xx25.DD3 [M02]
|
Модификация ТТР |
Рекомендуемый предельный ток нагрузки |
Максимально допустимый ток нагрузки |
|
|
резистивная нагрузка |
индуктивная нагрузка |
||
|
HD-1025.DD3 [M02] |
8 A |
1 A |
10 A |
|
HD-2525.DD3 [M02] |
19 A |
2,5 A |
25 A |
|
HD-4025.DD3 [M02] |
30 A |
4 A |
40 A |
Конструктивные особенности твердотельных реле серии HD-xx25.DD3 [M02]
Стабильность и долговечность работы ТТР этой серии при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями:
- Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью.
- Транзисторный выходной силовой элемент обладает лучшим соотношением цена/качество и демонстрирует при этом достаточно высокие показатели по надежности коммутации нагрузки в рекомендуемом диапазоне токов.
- Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
- Корпус ТТР HD-xx25.DD3 [M02] выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
- Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
