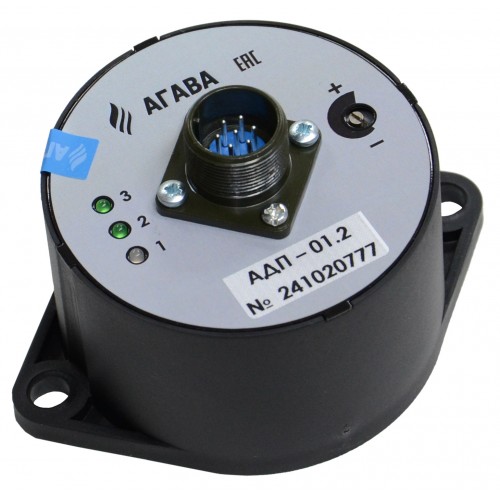

Датчик-реле контроля пламени предназначен для:
- индикации наличия или отсутствия пламени в горелочных устройствах всех типов;
- контроля пламени;
- формирования сигнала для автоматики защиты котла.
Отличительные особенности датчика АДП-01:
- реагирует на пульсации пламени (кроме АДП-01.9 и АДП-01.10);
- в качестве чувствительного элемента в разных исполнениях используются фотодиод, фоторезистор, ультрафиолетовый сенсор, ионизационный сенсор;
- динамический диапазон не менее 90 дБ;
- имеет автоматическую регулировку усиления сигнала;
- имеет 4-уровневый светодиодный индикатор величины сигнала;
- устойчив к вибрации элементов конструкции котлоагрегата.
Датчик пламени выпускается в следующих исполнениях
|
Исполнение |
Тип чувствительного элемента |
Тип выхода |
Рекомендации |
|

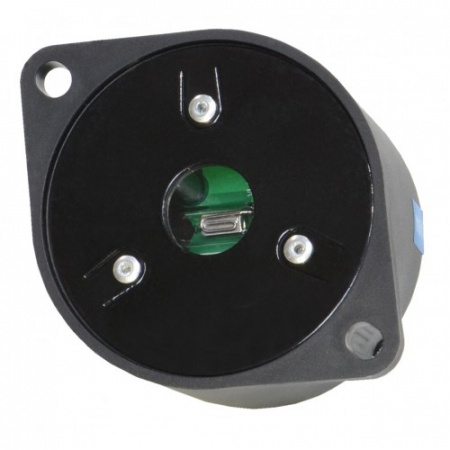

АДП-01.1 |
Фотодиод SFH203 |
Открытый коллектор |
Реагирует на пульсации пламени. Может использоваться для газовых и жидкотопливных горелок, цвет пламени которых находится в диапазоне от голубого до красного. Не защищен от теплового излучения раскаленных поверхностей топки (эффект раскаленной топки) и засветок |
|
АДП-01.2 |
Контакты реле |
||
|
АДП-01.3 |
Фоторезистор ФР-1 |
Открытый коллектор |
Реагирует на пульсации пламени. Может использоваться для газовых и жидкотопливных горелок, цвет пламени которых находится в диапазоне от голубого до инфракрасного. Не защищен от теплового излучения раскаленных поверхностей топки (эффект раскаленной топки) и засветок |
|
АДП-01.4 |
Контакты реле |
||
|
АДП-01.5 |
Контрольный электрод * |
Открытый коллектор |
Для объектов, у которых невозможно отделить пламя запальной горелки от факела основной горелки или пламени других горелок |
|
АДП-01.6 |
Контакты реле |
||
|
АДП-01.7 |
Фоторезистор VT33N3 |
Открытый коллектор |
Реагирует на пульсации пламени. Предназначен для газовых горелок, центр спектра пламени которых лежит в области голубого цвета. Не защищен от теплового излучения раскаленных поверхностей топки (эффект раскаленной топки) и засветок |
|
АДП-01.8 |
Контакты реле |
||
|
АДП-01.9 |
Ультрафиолетовый датчик |
Открытый коллектор |
Универсальный прибор для любых газовых горелок и запальников. Реагирует на поток ультрафиолетового излучения, характерного только для процесса горения газа. Не реагирует на внешние засветки и излучение раскаленных поверхностей топки. Также может применяться для улучшения показателей селективности контроля факела в многогорелочных котлах |
|
АДП-01.10 |
Контакты реле |
||
|
АДП-01.11 |
Выносной ультрафиолетовый сенсор |
Открытый коллектор |
|
|
АДП-01.12 |
Контакты реле |
* В состав изделия не входит.
Технические характеристики датчика-реле пламени
|
Наименование параметра |
Исполнение АДП |
|||||||||
|
01.1 |
01.2 |
01.3 |
01.4 |
01.5 * |
01.6 |
01.7 * |
01.8 * |
01.9 / 01.11 |
01.10 / 01.12 |
|
|
Диапазон длин волн пламени, нм |
400…1000 |
500...3000 |
** |
250...800 |
185...260 |
|||||
|
Диапазон частот пульсаций пламени, Гц |
5–30 |
– |
||||||||
|
Время задержки срабатывания при появлении пламени, не более, сек |
0,4 |
|||||||||
|
Длина линии связи экранированным проводом, м, не более |
– |
– |
2 |
– |
||||||
|
Время задержки срабатывания при погасании пламени, не более, сек |
2 |
|||||||||
|
Глубина регулировки чувствительности, не менее, децибел |
30 |
|||||||||
|
Степень защиты по ГОСТ 14254-80 |
IP40 |
|||||||||
|
Габариты, мм |
98 × 55.5 |
|||||||||
|
Вес, кг |
0,125 |
|||||||||
|
Выходной сигнал
1 - Открытый коллектор |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
|
Максимальный коммутируемый ток, А |
0,1 |
3 |
0,1 |
3 |
0,1 |
3 |
0,1 |
3 |
0,1 |
3 |
|
Максимальное коммутируемое постоянное напряжение, В |
30 |
220 |
30 |
220 |
30 |
220 |
30 |
220 |
30 |
220 |
|
Максимальное коммутируемое переменное напряжение, В |
– |
220 |
– |
220 |
– |
220 |
– |
220 |
– |
220 |
|
Напряжение питания, В |
18–27 |
|||||||||
|
Потребляемый ток, А, не более |
0,04 |
0,055 |
0,04 |
0,055 |
0,04 |
0,055 |
0,04 |
0,055 |
0,1 |
0,11 |
* Снят с производства.
** Ионизационный датчик.

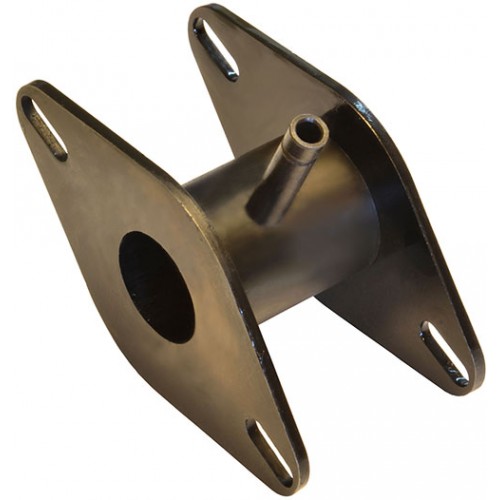

Фланец для АДП-01
Рекомендуем дополнительно приобрести фланец для АДП-01 АГСФ.716673.001. Он предназначен для предотвращения перегрева прибора и, соответственно, выхода его из строя.
