Технические характеристики Мультиметра цифрового с многоканальной системой сбора данных и коммутации DAQ-79600( GPIB)
|
Технические параметры |
Значение |
||||||||||||
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ DCV |
Пределы измерений |
100 мВ / 1 / 10 / 100 / 600 В |
|||||||||||
|
Разрешение |
0,1 / 1 мкВ / 10 мкВ / 0,1 / 1 мВ |
||||||||||||
|
Погрешность измерения* |
± 0,0035 % … 0,0050 % (в зав. от предела) |
||||||||||||
|
Входной импеданс |
10 МОм (>10 ГОм на пределе 100мВ/ 1/10 В в режиме Auto) |
||||||||||||
|
Защита входа |
600Впост. |
||||||||||||
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ ACV (TRUE RMS) |
Предел измерений |
100 мВ / 1 … 400 В |
|||||||||||
|
Разрешение |
0,1 / 1 мкВ ; 10 мкВ; 0,1 ; 1 мВ |
||||||||||||
|
Частотный диапазон (Гц |
3 - 5 |
5 -10 |
10 – 20К |
20 – 50К |
50 – 100К |
100-300К |
|||||||
|
Погреш. изм. (%изм.+%диап.) |
100 мВ |
±(1+0,04) |
± (0,35+0,04) |
± (0,06+0,04 |
± (0,12+0,05) |
± (0,60+0,08 |
± (4+0,50) |
||||||
|
1…400 В |
± (1+0,03) |
(0,35+0,03) |
± (0,06+0,03) |
± (0,12+0,05) |
± (0,60+0,08) |
± (4+0,50) |
|||||||
|
Входной импеданс |
10 МОм (>10 ГОм на пределах 100мВ/ 1/10 В для режима Auto) |
||||||||||||
|
Защита входа |
400Вскз |
||||||||||||
|
ПОСТОЯННЫЙ ТОК DCI |
Пределы измерений |
1/ 10/ 100 мкА/ 1 /10 / 100 мА/ 2 А |
|||||||||||
|
Разрешение |
1/ 10/ 100 пА / 1 /10 / 100 нА / 1 мкА |
||||||||||||
|
Погрешность измерения |
± (0,050 % изм. + 0,005 %...0,050% диап.) на пределах 1…100 мА ± (0,200 % изм. + 0,020 % диап.) на пределе 2 А |
||||||||||||
|
Падение U (V Burden) |
< 0,015В/ 0,15В/ 0,020В/ 0,20В/ 0,15В/ 0,7В/ 0,8В (соотв. пределам изм. |
||||||||||||
|
Сопротивление шунта |
10 кОм/ 10кОм/ 100Ом/ 100Ом/ 100Ом / 10Ом/ 1 Ом/ 0,1 Ом (соотв.) |
||||||||||||
|
Защита входа |
Предохр. 2 А/ 250 В, тип T (для предела «2А») |
||||||||||||
|
ПЕРЕМЕННЫЙ ТОК ACA (TRUE RMS) |
Пределы измерений |
100 мкА/ 1 /10 / 100 мА/ 2 А |
|||||||||||
|
Разрешение |
10/ 100 нА/ 1 мкА / 10 мкА |
||||||||||||
|
Частотный диапазон (Гц) |
3 - 5 |
5 -10 |
10 – 5К |
5 – 10К |
|||||||||
|
Погреш. изм. (%изм.+%диап.) |
100 мкА |
± (1+0,06) |
±(0,35+0,06) |
±(0,10+0,06) |
±(0,18+0,10) |
||||||||
|
1 мА |
± (1+0,04) |
±(0,30+0,04) |
± (0,10+0,04) |
±(0,15+0,04) |
|||||||||
|
10 мА |
± (1+0,04) |
±(0,35+0,04) |
± (0,10+0,04) |
±(0,15+0,04) |
|||||||||
|
100 мА |
± (1+0,04) |
±(0,30+0,04) |
± (0,10+0,04) |
±(0,15+0,04) |
|||||||||
|
2А |
± (1+0,04) |
±(0,35+0,04) |
± (0,10+0,04) |
±(0,23+0,04) |
|||||||||
|
СОПРОТИВЛЕНИЕ R (4-Х ПР/ 2-Х ПР **) |
Пределы измерений |
100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм/ 1 ГОм |
|||||||||||
|
Разрешение |
0,1 / 1 / 10 мОм / 0,1 / 1 / 10 Ом / 0,1 / 1 кОм |
||||||||||||
|
Погрешность измерения |
± (0,010 %изм. + 0,004 %диап.) для 100Ом …1 МОм ± (0,040 %изм. + 0,001 %диап.) для предела 10 МОм ± (0,800 %изм. + 0,010 %диап.) для предела 100 МОм ± (3,50 %изм. + 0,0500 %диап.) для предела 1 ГОм |
||||||||||||
|
ЧАСТОТА (ПЕРИОД) |
Диапазон частот |
3 Гц…1 МГц |
|||||||||||
|
Диапазон Uвх |
100 мВ - 400 В |
||||||||||||
|
Погрешность измерения |
± 0,006 %изм. в диапазоне 40 Гц…1 МГц ± 0,03 - 0,1 %изм. в остальном диапазоне частот |
||||||||||||
|
Время счета |
1с, 100 мс |
разрешение 6 ½ разрядов |
|||||||||||
|
10 мс |
разрешение 5 ½ разрядов |
||||||||||||
|
1 мс |
разрешение 4 ½ разрядов |
||||||||||||
|
Предел измерений |
RTD |
-200…+600°С |
|||||||||||
|
термопара |
-200…+ 1870°С |
||||||||||||
|
термистор |
-80…+ 150°С |
||||||||||||
|
Разрешение |
RTD |
0,001°С |
|||||||||||
|
термопара |
0,002°С …0,01°С (в зав. от типа т/ пары ***) |
||||||||||||
|
термистор |
0,001°С |
||||||||||||
|
Погреш. измерения |
RTD |
± 0,006… 0,22°С (в зав. от диапазона) |
|||||||||||
|
термопара |
± 0,2… 1,0°С (в зав. от типа т/ пары ***) |
||||||||||||
|
термистор |
± 1,0°С |
||||||||||||
|
ЕМКОСТЬ |
Пределы измерений |
1нФ/ 10 нФ/ 100 нФ / 1мкФ / 10мкФ / 100 мкФ |
|||||||||||
|
Разрешение |
0,001 нФ / 0,01 нФ / 0,1 нФ / 0,001 мкФ / 0,01 мкФ / 0,1 мкФ / |
||||||||||||
|
Погрешность измерения |
±(2,00 % изм. + 2 …0,40 % диап.) |
||||||||||||
|
500 Впост |
500 Впост |
||||||||||||
|
ИСПЫТАНИЕ P-N ПЕРЕХОДА (ТЕСТ ДИОДА) |
Тестовое напряжение |
≤5 В |
|||||||||||
|
Погрешность измерения |
± (0,01 %изм. + 0,03 %диапазона) |
||||||||||||
|
СКОРОСТЬ ИЗМЕРЕНИЙ |
DVC, DCI, |
5…100 изм/с - S/ медленно (6 ½ разрядов) |
|||||||||||
|
R (сопротивл. 4 пр./ 2 пр.) |
400…2,4К изм/с - M/ средне (5 ½ разрядов) 4,8…10К изм/с - F /быстро (4 ½ разрядов) |
||||||||||||
|
Тест диода (p-n) |
400 изм/c (6 ½ , 5 ½ , 4 ½ разрядов) |
||||||||||||
|
ДИСПЛЕЙ |
Индикатор |
ЖКИ, графическая цветная матрица WQVGA (480 х272 точек) |
|||||||||||
|
Формат |
макс. 6½ разрядов (диагональ 11см) |
||||||||||||
|
Статистика |
Построение гистограмм, линейная шкала, тренды |
||||||||||||
|
ОБЩИЕ ДАННЫЕ |
Внутренняя память |
100 K отсчётов (энергонезависимая) |
|||||||||||
|
Интерфейс |
USB, RS-232, LAN, Dig I/O (порт «Ввод/Вывод»). модификация «DAQ-79600 (GPIB)»: USB, RS-232, LAN, Dig I/O, GPIB. |
||||||||||||
|
Габаритные размеры |
266 х107 х357 мм (с защитным бампером) |
||||||||||||
|
Масса |
4,5 кг |
||||||||||||

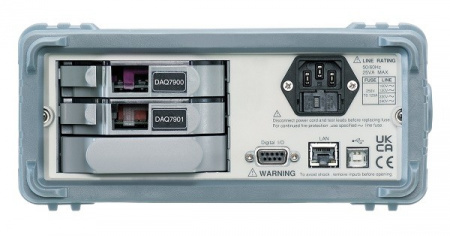

Описание Мультиметра цифрового с многоканальной системой сбора данных и коммутации DAQ-79600( GPIB)
- Многоканальная система сбора данных на базе цифрового мультиметра 6½ разрядов (изм. блок) и 5 типов коммутационных модулей (мультиплексоров)
- Гибкое и удобное конфигурирование системы сбора данных в зависимости от измерительного приложения или ИУ
- Макс. скорость сканирования: до 450 каналов/с (с модулем DAQ-7900)
- Полоса пропускания входных сигналов до 10 МГц (Bandwidth)
- Макс. Uвх: пост./ перем. напряжение (DCV/ ACV) до 300 В, с модулем DAQ-7909 до 600 В/ 400 Вскз
- Макс. Iвх: пост./ перем. ток (DCA/ ACA) до 1А, с модулем DAQ-7909 до 2А на канал
- Диапазон частот измерений вх. сигнала: переменное напряжение (ACV) от 3 Гц до 300 кГц, переменный ток (ACA) от 3 Гц до 10 кГц
- Максимальное разрешение: 0,1 мкВ/ 1 пА/ 0,1 мОм/ 0,002°С/ 0,01пФ
- Измерение с учетом формы сигнала и искажений (True RMS)
- 14 функций (преобразование и измерение вх. параметров): температура (терморезистор, термопара, термистор), пост./переменное напряжение, сопротивление (2- и 4-х проводная схема), частота и период, пост. / переменный ток, ёмкость, прямое/ мостовое напряжение
- Погрешность (базовая): ±0,0035% (для DCV), ±0,05% (для ACV), ± 0,01% (сопротивление)
- Одновременное измерение различных параметров (U/I, R/I и др.)
- Внутренняя память: 100 K отсчетов
- Высокая скорость измерений данных: до 10 К изм./с
- Цветной графический дисплей (диаг.11 см) с отображением аналоговой шкалы, гистограмм, трендов
- Автоматический и ручной выбор предела
- Встроенный таймер (год/ дата/ время)
- Запись и воспроизведение: профили настройки параметров в Меню (интервал/ регистратор - №№ 1-5), профили изм. канала (№№ 1-3) Изм. блок имеет 3 слота для установка модулей коммутации
- Опции: 5 типов коммутац. модулей DAQ-7900, DAQ-7901, DAQ-7903, DAQ-7904, DAQ-7909 (до 3-х одновременно в одном изм. блоке)
- Интерфейсы USB, RS-232. LAN, цифровой Digit I/O
- Вариант исполнения «DAQ-79600 (GPIB)»: с доп. интерфейсом GPIBmini (зав. установка)
- Стандартные команды и язык программирования (SCPI)
- При полном заполнении системы DAQ-79600 модулями (в зав. от типа) обеспечивается: до 60 кан 2пр. измерений, до 120 кан несимметричных измерений (1 проводные входы), до 96 точек
Компдектация Мультиметра цифрового с многоканальной системой сбора данных и коммутации DAQ-79600( GPIB)
- Мультиметр DAQ-79600( GPIB)- 1 шт.
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
