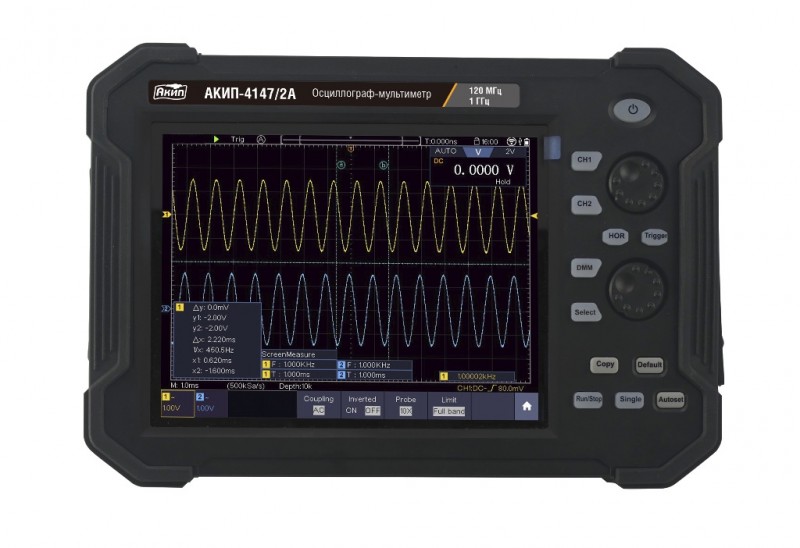

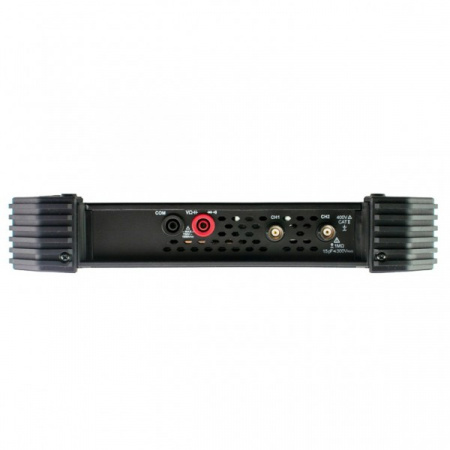

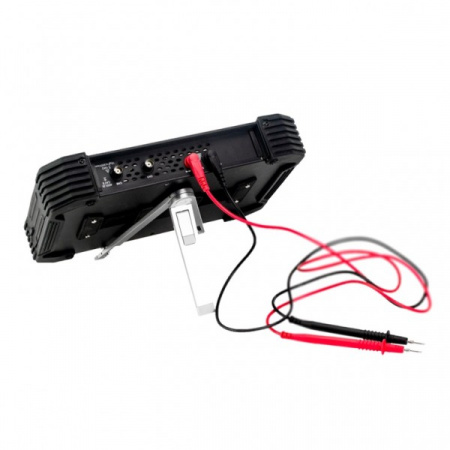

АКИП-4147/1А осциллограф-мультиметр (ппланшкт, 14 бит)

Характеристики

Параметры

АКИП-4147/1

АКИП-4147/1A

АКИП-4147/2

АКИП-4147/2A

Вертикальная система

Полоса пропускания

0…70 МГц

0…70 МГц

0…120 МГц

0…120 МГц

Время нарастания

≤ 5,0 нс

≤ 5,0 нс

≤ 2,9 нс

≤ 2,9 нс

Ограничение ПП

20 МГц

Коэф. отклонения (Коткл.)

1 мВ/дел…10 В/дел

Относительная погрешность установки коэффициентов отклонения

8 бит: ±4% @ 1 мВ/дел; ±3% @ > 2 мВ/дел

12/ 14 бит: ±3% @ 1 мВ/дел; ±2% @ > 2 мВ/дел

Постоянное смещение

1 мВ/дел … 50 мВ/дел: ± 2 В; 100 мВ/дел … 1 В/дел: ± 20 В;

 2 В/дел … 10 В/дел: ± 200 В

Погрешность установки уровня постоянного смещения

±(3% + 0,05 дел)

Входной импеданс

1 МОм (±2 %) // 15 пФ (±5 пФ)

Макс. вх. напряжение

400 В (DC + AC)

Связь по входу

Открытый, закрытый, “земля”

Горизонтальная система

Коэф. развертки (Кразв.)

2 нс/дел…1000 с/дел

Погрешность опорного генератора

±1·10ˉ⁵

Погрешность измерения временных интервалов (≤100 МГц)

±(δF·Tизм+2/Fд+0,6 нс), где

δF – относительная погрешность частоты внутреннего опорного генератора;

Tизм – измеренный временной интервал, с;

Fд – частота дискретизации, Гц

Синхронизация

Источник синхронизации

Канал 1, Канал 2

Режимы запуска развертки

Автоматический, ждущий, однократный

Виды синхронизации

По фронту, по длительности импульса, ТВ синхронизация, по скорости нарастания, по ранту, по параметрам окна, отложенный запуск, по № фронта, по логическому шаблону, по протоколам UART, I2C, SPI, опция - CAN

Чувствительность синхронизации

Внутренняя: ±5 делений шкалы

Задержка запуска

100 нс … 10 с

Аналогоцифровое преобразование

Разрядность АЦП

8 бит

8 / 12 / 14 бит

8 бит

8 / 12 / 14 бит

Частота дискретизации

8 бит - 500 МГц/канал, 1 ГГц при объединении каналов

12 бит - 250 МГц/канал, 500 МГц при объединении каналов

14 бит - 100 МГц/канал

Интерполяция

Sin (х) / х, x

Объем памяти

20 МБ на канал (40 МБ при объединении каналов)

Режим работы

Выборка, пиковый детектор, усреднение

Измерения

По вертикали

Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе

По горизонтали

Период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза

Измерение вр. задержки

8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Курсорные

∆V, ∆T, ∆T&∆V между курсорами,  авто

Математика

Функции

+, -, х; /; d/dt, ∫dt, √, БПФ – частотный анализ

Источник математики

КАН 1, КАН 2

Декодирование

Формат данных

Опция - I2C, SPI, UART, CAN

Режим   мультиметра

Постоянное и переменное (СКЗ) напряжение

Пределы измерения напряжений

DC

20 мВ, 200 мВ, 2 В, 20 В, 200 В, 1000 В

AC

20 мВ, 200 мВ, 2 В, 20 В, 200 В, 750 В (40 Гц … 1 кГц)

Макс. разрешение

1 мкВ

Входное сопротивление

10 МОм

Погрешность

Пост.: ± 0,5 % ± 10 емр (20 мВ, 200 мВ);  ± 0,3 % ± 5 емр (2 В, 20 В, 200 В); ± 0,5 % ± 5 емр (1000 В) Перем.: ± 0.8 % ± 10 емр  (20 мВ, 200 мВ, 2 В, 20 В, 200 В);  ± 1 % ± 10 емр (750 В)

Постоянный и переменный (СКЗ) ток

Предел измерений

10 А

Макс. разрешение

1 мА

Погрешность измерения

Пост: ± 2 % ± 10 емр

Перем: ± 2,5% ± 10 емр

Сопротивление

Предел измерений

200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм, 100 МОм

Макс. разрешение

10 мОм

Погрешность

± 0,8 % ± 10 емр (200 Ом); ± 0,5 % ± 3 емр (2 кОм… 2 МОм); ± 0,8 % ± 5 емр (20 МОм); ± 5,0 % ± 10 емр (100 МОм)

Прозвон цепи

Порог срабатывания

<50 Ом

Индикация

Непрерывный звуковой сигнал

Испытание p-n

Напряжение теста

0…2 В

Емкость

Диапазон измерений

2 нФ … 20 мФ

Погрешность

± 4 % ± 10 емр

Регистратор

Интервал регистрации

0,5 с … 10 с (шаг 0,5 с)

Длительность записи

до 3 дней во внутреннюю память, до 10 дней на внешний носитель (USB диск)

Общие данные

ЖК-дисплей

Диагональ 20,3 cм, TFT (800 × 600); мультиметр - макс. инд. «19999»

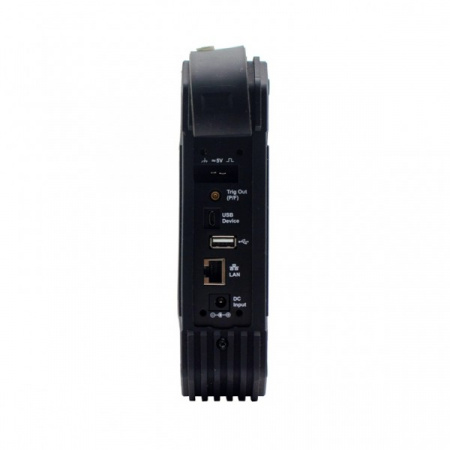

Интерфейс

USB, LAN, опция - WiFi

Универсальное  питание

Аккумуляторная батарея: Li-Ion 8000 мА*ч, 7,4 В (до 5 ч автономной работы) Зарядное устройство: 100 ~ 240 В, 50/60 Гц, 15 Вт

Условия эксплуатации

0 °С…40 °С; отн. влажность не более 90 %

Габаритные размеры

270 × 191 × 48 мм

Масса

1,7 кг (с аккумулятором, без аксессуаров)
