Ультразвуковой уровнемер для жидкостей, который точно измеряет уровень, объём и расход без контакта со средой. Стабильно работает при умеренной пене, турбулентности, паре и конденсате, выдерживает агрессивные химикаты и ЛВЖ. Диапазон измерения до 25 м, защита IP68, управление насосами напрямую, настройка на месте через дисплей.
Общее описание ультразвукового уровнемера EchoTREK для жидкостей
В бесконтактный ультразвуковой уровнемер EchoTREK (эхотрек, эхотрэк) для жидкости встроены сенсоры с высоким уровнем эффективности и узким углом пучка излучения. Учитывая особенности вашего производства, мы можем изготовить прибор из любого материала: полипропилена, PVDF, тефлона и нержавеющей стали.
Интеллектуальное программное обеспечение QUEST+TM управляет процессом измерения, что гарантирует высокую точность полученных данных. Ультразвуковой датчик EchoTREK измеряет не только уровень, но и поток в открытых каналах. Подключается к любым электронным приборам.
При наличии негативных факторов, влияющих на качество измерения (сильный ветер, газ или испарения), мы рекомендуем использовать датчик с пониженной частотой в 20 кГц или 40 кГц. Для получения правильных показателей в этом случае важно защитить прибор от теплового излучения. Все данные по подключению прописаны в руководстве по эксплуатации.
Функция «Data Logger» подходит для интеграции жидкостного уровнемера EchoTREK (эхотрек, эхотрэк) в АСУ ТП. Она полезна при обработке большого количества данных. Для автономного сбора данных и реакций по ним в датчик можно дополнительно встроить регистратор.
Достоинства и преимущества EchoTREK для жидкостей
- Высокоточный;
- Универсальный: способен измерять уровень и поток жидкости;
- Неприхотлив в эксплуатации, не потребует непредсказуемых трат денежных средств;
- На точность измерения не оказывают влияния плотность, хим. и физ. факторы среды;
- Имеют силовой релейный выход, помогающий контролировать насосы высокой мощности;
- Экономичен по цене;
- Компактен и прост в установке, справится даже малоопытный сотрудник;
- Программирование прибора на месте, не нужно отключать всю АСУ ТП;
- Гарантия от производителя — 5 лет.
Если на вашем производстве требуется установка нескольких датчиков EchoTREK, то съемный дисплейный модуль будет ощутимым преимуществом, ведь его можно использовать в единственном экземпляре для программирования всех устройств.
Принцип работы EchoTREK для жидкостей
Метод измерения основывается на принципе измерения временного отрезка, которое нужно ультразвуковым импульсам, чтобы преодолеть расстояние между уровнемером и поверхностью измеряемой жидкости, а затем возвратиться к преобразователю.
Основные технические характеристики EchoTREK для жидкостей
- Напряжение питания:
4-проводной: 85 — 255 В AC; 11,4 — 40 В DC, 3,6 W; 11.4 — 28 В AC, 4 VA;
- Температура: от -30°C до +70°C;
- Давление: 0,5 — 3 бар;
- Диапазон измерения: 0,2 — 25 м для жидкостей;
- Выходной сигнал: 4 — 20 мА, релейный, HART, PROFIBUS PA;
- Степень защиты: IP67, IP68;
- Сертификация:
ATEX II 1 G EEx ia IIB T6;
ATEX II 1/2 D IP65 T 130°C.
Сертификаты
Сертификат взрывозащиты по ТР ТС 012 и ATEX;
Сферы применения EchoTREK для жидкостей
- Для контроля уровня, объема и расхода в открытых каналах;
- В сельском хозяйстве;
- При изготовлении стройматериалов;
- В химической и пищевой отраслях;
- В нефтехимии;
- При целлюлозном производстве;
- В сфере водоснабжения и канализации.
Метод работы заключается в измерении времени прохождения сигнала. Датчик необходимо установить в самой верхней точке емкости. Изменение уровня вещества рассчитывается исходя из известной высоты емкости и полученного расстояния м/у датчиком и поверхностью жидкости. Расстояние вычисляется из времени прохождения сигнала.
Ультразвуковой импульс, испускаемый датчиком, отражается от поверхности жидкости и приходит обратно. Расчет уровня среды производится по зафиксированным данным блоком электроники по формуле:
LEV=H–DIST
DIST=½Vst, где
Vs – скорость прохождения сигнала,
t – замеренное время прохождения сигнала.

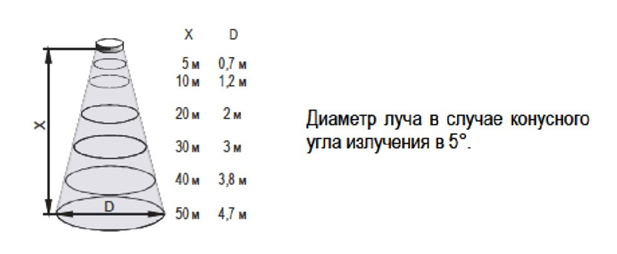

Конусность излучения – один из основных параметров, которое оказывает влияние на способность датчика работать в разных условиях. Когда угол конусности ниже, уровнемер лучше справляется со своей задачей в узких резервуарах, потому как сигналу попросту не отчего больше отражаться, кроме как от самого продукта измерения. Еще от конусности зависит диапазон действия. У данного прибора параметр варьируется в промежутке от 5° до 7° при 3 дБ уменьшения интенсивности.
У ультразвуковых датчиков существует «мертвая зона» — ограничение по измерению предельных значений расстояния. Это обусловлено конструктивными особенностями. Но она легко регулируется при помощи программного обеспечения.
Благодаря бесконтактному методу измерения датчик не подвергается коррозийному воздействию со стороны измерительной среды и прослужит вам долгие годы.
Аналогично датчику EasyTREK, EchoTREK для жидкостей обладает функцией замера расхода жидкости в открытых каналах, также позволяет рассчитывать объем и вес измеряемого продукта.

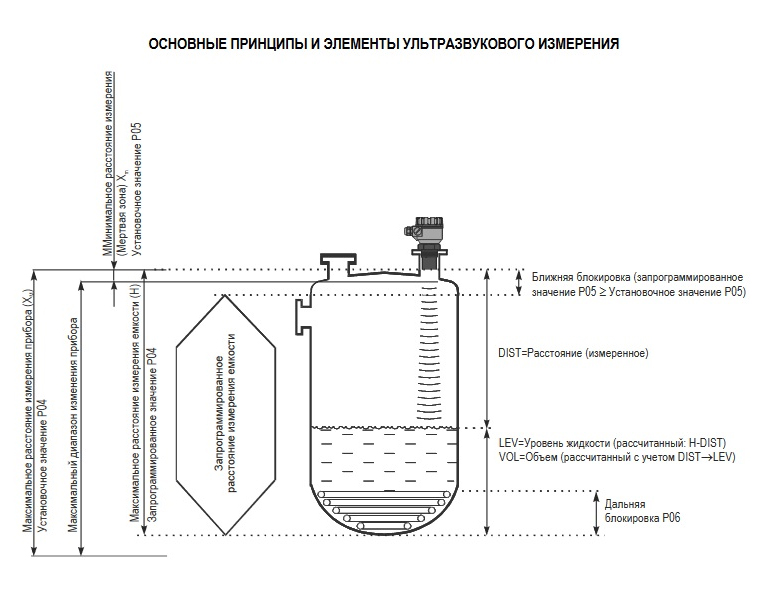

Схема работы EchoTREK для жидкостей
Технические данные EchoTREK для жидкостей
|
Материал датчика |
Полипропилен (PP), поливинилиденфторид (PVDF), тефлон (PTFE), |
|
Материал корпуса |
Пластмасса: усиленная стекловолокном пластмасса PBT (DuPont), |
|
Минимальное измеряемое расстояние |
0,2 — 0,6 м (зависит от модификации) |
|
Максимальное измеряемое расстояние |
0,6 — 25 м (зависит от модификации) |
|
Температура жидкости |
Датчики из PP, PVDF, PTFE: от -30°C до +90°C |
|
Температура окружающей среды |
Пластмассовый корпус: от -25 °C до +70 °C, |
|
Давление (абсолютное) |
0,5 — 3 bar, датчик из нержавеющей стали: 0,9 — 1,1 bar |
|
Уплотнения |
Датчик из PP: EPDM, |
|
Класс защиты |
Датчик: IP68, |
|
Источник питания |
230 V переменного тока, контакт: 85 – 255 V переменного тока /2 ВА, |
|
Точность измерений |
±0,2% от измеренного расстояния плюс 0,05% от диапазона измерения |
|
Разрешение |
Зависит от расстояния измерения: |
|
Выходы |
Аналоговое соединение: 4 — 20 mA, Rmax=(Ut-12В)/0.02, изоляция, защита от кратковременного перенапряжения |
|
Реле SPDT, 250 V переменного тока / 3 A переменного тока |
|
|
Реле SPDT, 30 V постоянного тока / 1 A постоянного тока |
|
|
Дисплей: 6 цифр, иконки и гистограммы |
|
|
Последовательное соединение: |
|
|
Электрические соединения |
Пластмасса М20х1,5, кабель Ø6 — Ø12 мм, |
|
Электрическая защита |
SELV: класс защиты III, |
|
Взрывозащита |
ATEX (Ex) II 1 G EEx ia IIB T6 (только для 2-х провод. приборов) |
Руководство по эксплуатации ультразвукового уровнемера EchoTREK для жидких сред
|
Степень защиты
|
IP67, IP68 |
|
Точность
|
±0,2% |
|
Дисплей
|
зависит от модели |
|
Выходной сигнал
|
4 — 20 мА, SPDT, DPDT, HART |
|
Присоединение к процессу
|
1 1/2" BSP, 1 1/2" NPT, 2" BSP, 2" NPT, фланец Dn80, фланец Dn125, фланец Dn150 |
|
Макс. температура чувствительной поверхности
|
-30~90℃ |
|
Питание
|
85-255 VAC, 24±15% VAC/VDC |
|
Диапазон измерений
|
4м, 6м, 8м, 10м, 12м, 15м, 25м |
|
Измеряемая среда
|
Жидкости |
|
Взрывозащита
|
нет, Ex |
