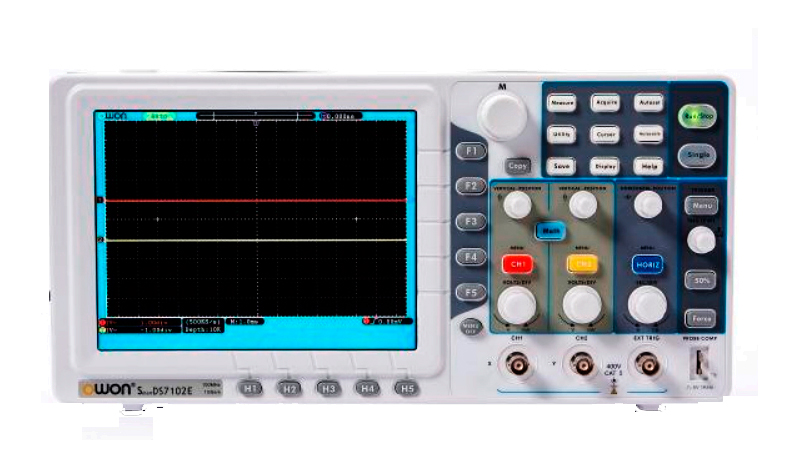

Прибор OWON SDS7102EV - цифровой запоминающий 3-х канальный (2 аналоговых + канал EXT) осциллограф из подгруппы старших моделей в составе обновленной товарной линейки приборов бюджетного ценового класса (с символом "E" от английского - "ecomom" в названии) - OWON SDS-E, с увеличенным (до 8-ми дюймов по диагонали) цветным дисплеем, с полосой пропускания до 100 МГц и встроенным интерфейсом VGA. .
Модель осциллографа OWON SDS7102EV выпускается с максимальной глубиной встроенной памяти в 1М (миллион) точек в базовом варианте комплектации. Опционально это значение может быть увеличено до 10 М точек.
Частота дискретизации осциллографа OWON SDS7102EV: максимальная - 1 Гвыб/сек при работе 1 го канала или 500 Мвыб/сек - при работе 2-х каналов одновременно.
Конструкцией осциллографа OWON SDS7102EV предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.
В приборе OWON SDS7102ЕV установлен цветной TFT-дисплеей высокого разрешения (800*600 пикселей) с диагональю 20 см (8 - дюймов).
Осциллограф OWON SDS7102EV обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».
Осциллограф OWON SDS7102EV способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.
Осциллограф OWON SDS7102EV способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.
Пользователь осциллографа OWON SDS7102EV может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.
Сравнительные характеристики приборов серии OWON SDS-E
|
Характеристика/ Модель |
SDS5032E(V) |
SDS5052E(V) |
SDS6062E(v) |
SDS7072E(V) |
SDS7102E(V) |
SDS71022(V) |
|
Количество каналов |
2+EXT |
2+EXT |
2+EXT |
2+EXT |
2+EXT |
2+EXT |
|
Полоса пропускания, МГц |
30 |
50 |
60 |
70 |
100 |
125 |
|
Дискр-ция (макс.), Мвыб/сек |
500 |
500 |
500 |
1 000 |
1 000 |
1 000 |
|
Врем Время нарастания, нс (<=) |
11,0 |
7,0 |
5,8 |
5,0 |
3,5 |
2,8 |
|
ГлуU Глуюина памяти |
10 К |
10К |
1М |
1М |
1М |
1М |
|
ГВоризонтальный масштаб |
5нс/дел～100с/дел, шаг 1~2~5 |
2нс/дел～100с/дел, шаг 1~2~5 |
||||
|
Вертик-ная чувствительность |
5 мВ/дел～5 В/дел (на входе) |
2 мВ/дел～10 В/дел (на входе) |
||||
Основные технические характеристики осциллографа OWON SDS7102EV
- Полоса пропускания: 100 МГц;
- Количество каналов: 2 аналоговых измерительных +1 для внешнего запуска;
- Дискретизация в реальном времени максимальная: 1 Гвыб/сек (режим работы - 1 канал);
- Глубина памяти 1М точек/канал (10М точек/канал - опция);
- Разрешение АЦП: 8 бит;
- Чувствительность осциллографа по вертикали: 2 мВ/дел - 10 В/дел;
- Сохранение во внутреннюю память: 15 осциллограмм (запись/чтение);
- Сбор данных: выборка, пиковый детектор, усреднение;
- Синхронизация: по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов;
- Типы развертки: авто, норм, однократный;
- Дополнительный внешний вход синхронизации (External);
- Интерполяция sin(x)/x, режим растяжки окна (ZOOM);
- Автоматические измерения 20 параметров, встроенный частотомер Курсорные измерения (ΔU, Δt);
- Математические функции: сложение, вычитание, умножение, деление, FFT;
- Дисплей: цветной TFT 800×600, диагональ: 20 см;
- Интерфейсы: VGA, USB- host (сохранение данных на внешний flash-носитель)
- Габариты: 348×170×79 (мм), масса нетто - 1,5 кг;
- Батарейное питание (опция).
|
Серия (модельный ряд) |
OWON SDS-E (эконом вариант с большим дисплеем) |
|
Количество каналов |
2 + 1 EXT (внешний) |
|
Полоса пропускания |
100 МГц |
|
Частота дискретизации |
1 000 МВыб / с |
|
Частота дискретизации на канал |
500 МВыб / с |
|
Время нарастания |
≤ 3,5 |
|
Вертикальное разрешение |
8 бит |
|
Длина записи |
1М - стандартно ( 10М - опция) |
|
Горизонтальный масштаб |
5 нс / дел – 100 с / дел, шаг 1 – 2 – 5 |
|
Вертикальная чувствительность |
2 мВ / дел - 10 В / дел (на входе) |
|
Тип триггера |
Edge, Video, Slope, Pulse, Alternate |
|
Режим триггера |
автоматический, нормальный, одиночный |
|
Частота линии / поля |
NTSC, PAL и SECAM |
|
Автоматическое измерение |
Period, Freq, Mean, PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Rise Time, Fall Time, +D width, -D width, +Duty, -Duty, Delay A→B, Delay A→B , Cycle RMS, Cursor RMS, Duty cycle, and Phase |
|
Математические функции |
＋, －, ×, ÷, инвертирование, БПФ |
|
Поддержка SCPI и LabVIEW |
есть |
|
Хранение форм сигнала |
есть, 15 |
|
Функция Pass / Fail |
есть |
|
Функция цифровой фильтрации и измерения тока |
есть |
|
Общие характеристики |
|
|
Дисплей |
8 дюймовый, TFT ЖК-экран, 800 x 600 |
|
Интерфейс(стандартно) |
VGA, USB host, USB device, Pass / Fail, LAN |
|
Источник питания |
100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
|
Габариты изделия |
348 x 170 x 78 мм |
|
Габариты упаковки |
430 x 120 x 220 мм |
|
Вес |
1,5 кг |
|
Вес брутто |
2,05 кг |
|
Комплектация |
осциллограф OWON SDS7102EV - 1 шт |
|
кабель питания - 1 шт; USB кабель - 1 шт; зонд - 1 шт; регулировочная отвертка - 1 шт; диск с ПО - 1 шт; руководство пользователя - 1 шт |
|
|
Количество каналов
|
2 |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
1 ГГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
100 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB, VGA |
|
Максимальная частота дискретизации
|
0,5 ГГц |
