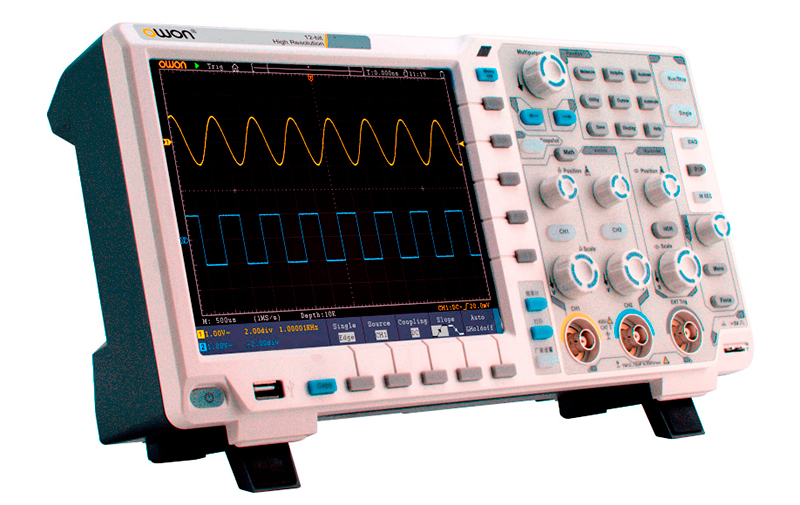

OWON XDS3062A - это 2-хканальный (2 аналоговых плюс еще один канал внешнего запуска) прибор с полосой пропускания до 60МГц.
Осциллограф OWON XDS3062A - это младшая модель из линейки многофункциональных устройств с встроенным АЦП большого разрешения (12 бит или 14 бит ) - составляющих группу многофункциональных устройств высокого разрешения OWON XDS300A ("A" - сокращение от ADVANTAGE ) в общей серии OWON XDS3000.
В свою очередь, в составе подгруппы осциллографов высокого разрешения группы OWON XDS300A есть еще 3 других варианта 2-х канального аппаратного исполнения осциллографов с различными значениями верхней границы полосы пропускания по частоте: 100 МГц, 200 МГц и 300 МГц и 3 варианта 4-х канальных приборов с частотной полосой 60 МГц, 100 МГц или 200 МГц
Линейка приборов OWON XDS300A - это, в свою очередь, есть подмножество более широкой по числу моделей серии устройств - OWON XDS3000, в которой присутствует большое количество самых разных вариантов аппаратного исполнения:
- базовые блоки приборов (без буквенных символов в названии), дифференцируемые только по верхнему значению полосы пропускания и с разрешением АЦП-8 бит,
- экономичные варианты исполнения XDS3000E (символ "E" от Econom) с менее высокими метрологическими характеристиками
- специальные варианты исполнения приборов с различными дополнениями (например: порты SVGA, USB, LAN, блоком Wi-Fi или встроенным генератором сигналов), наличие которых отражается буквенными символами в точном названии модели осциллографа.
12- ти битный встроенный АЦП, позволяющий получить полное отображение формы сигнала в деталях . Максимальная длина записи 40М, макс. частота обновления сигналов 75 ООО сигналов/с.
Низкий уровень фонового шума, чувствительность канала вертикального отклонения в диапазоне 1 мВ/дел -10 В/дел. Большое разнообразие режимов запуска и декодирования шин. Поддержка SCPI и LabVIEW.
Универсальный прибор
Осциллограф OWON XDS3062A выполняет функции регистратора данных, мультиметра с функцией регистрации данных, оснащен аккумуляторной батареей.
В приборе OWON XDS3062A доступны разнообразные режимы запуска: по кодовой комбинации (Logic), длительности лимита времени (Time-out), I2C, SPI, RS232/UART, ранту (Runt), нарушению параметров окна (Windows), N-ому перепаду (Nth Edge) и CAN 7*.
Встроенный модуль мультиметра с автоматическим выбором диапазона измерений и функцией регистрации данных
Многоточечный сенсорный экран, значительно повышающий эффективность работы
Особенности осциллографа OWON XDS3062A
- Полоса пропускания осциллографа: 60 МГц;
- Макс. частота дискретизации в реальном времени: 1 ГГц (режим 8 бит 1 рабочий канал);
- Количество каналов: 2 + внешний запуск;
- Максимальная глубина памяти: 40M точек;
- Вертикальное разрешение АЦП: максимально 12 бит;
- Чувствительность осциллографа: 1 мВ/дел - 10 В/дел
- Коэффициент развертки: 1 нс/дел ~ 1000 с/дел
- Максимальная скорость регистрации: 45 000 осц/сек;
- Сохранение во внутреннюю память: 100 осциллограмм (запись/чтение);
- Сбор данных: выборка, пиковый детектор, усреднение;
- Возможные режимы синхронизации: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по импульсу нетипичной амплитуды, по заданному окну, по лимиту времени, по номеру фронта, по совпадению с логическим шаблоном, по данным протоколов I²C, RS232, SPI и CAN;
- Декодирование протоколов RS-232, I2C, SPI (опция); CAN (опция);
- Типы развертки: авто, норм, однократный;
- Дополнительный внешний вход синхронизации (External);
- Интерполяция sin(x)/x, режим растяжки окна (ZOOM);
- Автоматические измерения 28 параметров,;
- Встроенный частотомер;
- Курсорные измерения (ΔU, Δt);
- Математические функции: сложение, вычитание, умножение, деление, FFT;
- Технология Xvisual;
- Дисплей: сенсорный, цветной LCD 800x600, диагональ 20 см;
- Интерфейсы: USB device, USB host, LAN
- Батарейное питание (опция);
- Габариты: 340x177x90 мм, масса 2,6 кг.
|
Группа |
OWON XDS3002A |
|
Количество каналов |
2 + 1 (внешний pfgecr) |
|
Полоса пропускания |
60 МГц |
|
Частота дискретизации |
1 ГВыб / с режим 8 бит 1 рабочий канал 500Мвыб/сек (режим 8 бит 2 канала и все варианты работы в режиме 12 бит) |
|
Частота дискретизации на канал |
500 МВыб / с |
|
Время нарастания |
≤ 5,8 |
|
Вертикальное разрешение |
12 бит |
|
Длина записи |
40М |
|
Частота обновления сигнала |
75 000 осциллограмм/с |
|
Горизонтальный масштаб |
2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 |
|
Частота дискретизации |
± 2,5 ч / млн |
|
Вертикальная чувствительность |
1 мВ / дел - 10 В / дел (на входе) |
|
Тип триггера |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 |
|
Декодирование шин |
I2C, SPI, RS232, CAN |
|
Режим триггера |
△V, △T, △T&△V, автоматический |
|
Математические функции |
＋, －, ×, ÷, FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, digital filter (низкочастотный, высокочастотный, полосовой, режекторный) |
|
Поддержка SCPI и LabVIEW |
есть |
|
Функция мультитриггера и декодирования шин |
есть |
|
Общие характеристики |
|
|
Дисплей |
8 дюймовый, TFT ЖК-экран, 800 x 600 |
|
Интерфейс |
USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN |
|
Источник питания |
100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
|
Потребляемая мощность |
< 24 Вт |
|
Предохранитель |
2 А, класс Т, 250 В |
|
Габариты изделия |
340 x 177 x 90 мм |
|
Вес нетто |
2,6 кг |
|
Габариты упаковки |
410 x 180 x 290 мм |
|
Вес брутто |
3,4 кг |
|
Комплектация |
осциллограф OWON XDS3062A - 1 шт |
|
Количество каналов
|
2 + EXT |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
500 МГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
60 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB |
|
Максимальная частота дискретизации
|
500 МГц |
|
Скорость захвата осциллограмм
|
75 000 осц/сек |
