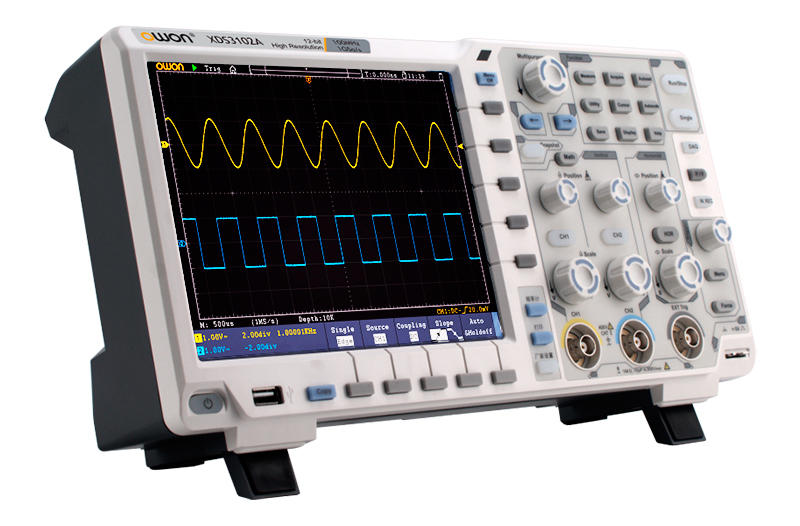

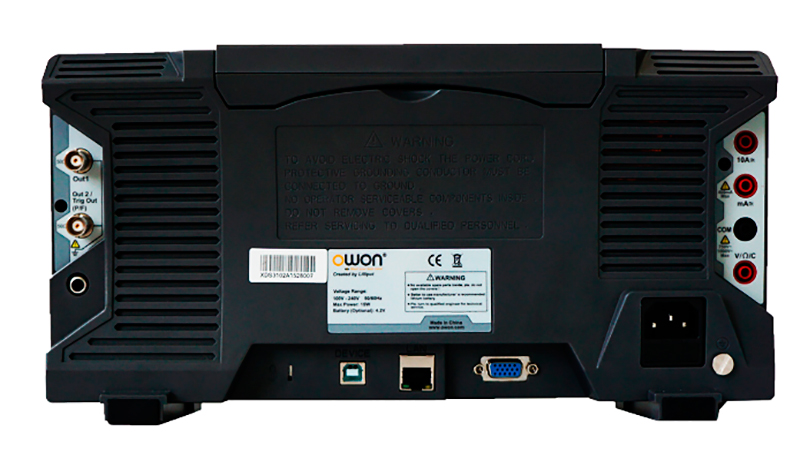

Модель прибора "OWON XDS3102AVTMWAG22-C-2-S-R" - это специальное заводское исполнение базового блока цифрового, 3-х канального, запоминающего осциллографа OWON XDS3102A с полны комплектом предустановленных и уже активированных дополнительных опций.
Данная модель, аналогично со стандартной комплектацией базового варианта исполнения OWON XDS3102A, содержит встроенный АЦП в 12 бит, имеет встроенный активный порт видео выхода VGA, максимальную глубину памяти 40 М точек, большой цветной сенсорный ( в базовом исполнении - экран не сенсорный) экран с увеличенными линейными размерами.
Перечень дополнительного программного и аппаратного расширения функционала (опций) для модели "OWON XDS3102AVTAG22-C-2-S-R" и буквенные сокращения, идентифицирующие свойства этих расширений:
- встроенный VGA-интерфейс (буква "V" в идентификаторе после "3102A");
- сенсорный экран - буква "T" в названии (сокращение от (Touch Screen));
- встроенный цифровой мультиметр - буква "M" в названии (сокращение от (Multimetr)) ;
- встроенный беспроводной интерфейс Wi-Fi - буква "W" в назщвании :
- встроенный 1-но канальный генератор сигналов произвольной формы до 25 МГц (обозначение "AG22" в идентификаторе прибора);
- 4 предустановленные опции декодирования сигналов цифровых шин:
- шина CAN (буква "C");
- шина I2C (цифра "2" );
- цифровой интерфейс RS-232 (буква "S");
- шина SPI (буква "R").
Прибор "OWON XDS3102AVTMWAG22-C-2-S-R" поддерживает работу от внешнего аккумулятора ( отдельная опция)
Встроенный 12-ти битный АЦП осциллографа "OWON XDS3102AVTMWAG22-C-2-S-R" повышает точность отображения формы входного сигнала в 16 раз, по отношению к приборам со стандартным 8-ми битным АЦП, которым оснащено большинство других моделей данного ценового класса.
Высокая точность оцифровки аналоговых входных сигналов прибором "OWON XDS3102AVTMWAG22-C-2-S-R"позволяет отобразить даже самые малые импульсные помехи, действующие в короткие промежутки времени.
Осциллограф "OWON XDS3102AVTMWAG22-C-2-S-R" обладает значительной глубиной памяти, ультра широким динамическим диапазоном, превосходным коэффициентом захвата сигнала и всевозможными функциями запуска.
Основные функциональные и технические особенности цифрового осциллографа "OWON XDS3102AVTMWAG22-C-2-S-R"
- Количество каналов: 2 аналоговых + EXT (внешний запуск);
- Полоса пропускания: до 100 МГц;
- 12-ти битный АЦП высокого разрешения обеспечивает более детальное восстановление формы сигнала;
- Максимальная частота дискретизации в реальном времени: 1 Гвыб/сек (режим работы АЦП - 8 бит и один активный канал);
- Скорость захвата сигнала: 56 000 осц/сек ;
- Функция записи в реальном времени с помощью аппаратного оборудования, функция воспроизведения, функция непрерывной записи, функция анализа;
- Низкий уровень шума, диапазон коэффициента вертикального отклонения: 1 мВ/дел.–10 В/дел ;
- Максимальная глубина памяти: 40M точек (при работе 1 го каналов), 20М точек (при работе 2-х каналов) ;
- 256 уровней яркости отображения сигнала ;
- 8-ми дюймовый ЖК-дисплей c разрешением 800x600 пикc ;
- Функция автоматической настройки отображения осциллограммы сигнала (Auto) ;
- До 16-ти видов запуска, включая запуск по сигналам с различным протоколом, встроенные функция декодирования сигналов последовательных шин (протоколы RS232, SPI, I2C, CAN включены в стандартную комплектацию!) ;
- Автоматическое измерение 24 различных параметров входного сигнала, присутствует функция статистики измерений ;
- Функция осуществления различных математических операций с сигналами ;
- Порты в стандартной комплектации: USB Device, USB Host, LAN ;
- Поддержка USB-накопителей и PictBridge-совместимых принтеров ;
- Поддержка системы команд дистанционного управления SCPI и LabVIEW;
- Автономная работа от внешнего аккумулятора (опция).
- Чимсло выходных каналов: 1 ;
- Максимальная верхняя граница генерации сигналов по часте: 25 МГц;
- Вертикальное разрешение (прогрпммное): 14 бит ;
- Амплитуда выходного сигнала (интервад): 2 мВпп - 6 Впп;
- Глубина памяти выходного сигнала: 8 К точек;
- Стандартные формы: синус, прямоугольный, пила;
- Индикатор; 3 и 3/4 уифры, максимальный отсчет 4 000;
- Измерение DCV (напряжение постоянное): до 1000 В ± 1% ;
- Измерения ACV (напряжение переменное): до 750 В ± 1,5% ;
- Измерения DCA (сила тока постоянная): 10 А ± 3% ;
- Измерение ACC (сила тока переменная): 10 А ± 3%;
- Измерение сопротивления постоянному току: до 40 МОм;
- Измерение частоты переменного сигнала: от 40 Гц - до 400 Гц .
Технические характеристики осциллографа OWON XDS3102A (базовое исполнение)
|
Количество каналов |
2 + 1 |
|
Полоса пропускания |
100 МГц |
|
Частота дискретизации |
1 ГВыб / с (максимально при работе 1 канала) |
|
Входные параметры |
|
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2%, 15 пФ ± 5 пФ |
|
Коэффициент затухания датчика |
0,001Х - 1000Х, 1, 2, 5 шаг |
|
Максимальное входное напряжение |
1 МОм: ≤ 300 Vrms |
|
Канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
|
Частота дискретизации |
150 в секунду |
|
Стандарт сигнала |
NTSC, PAL, SECAM |
|
Горизонтальная система |
|
|
Интерполяция формы волны |
sin (х) / х |
|
Диапазон частоты дискретизации |
двухканальный 0,05 Выб / с - 500 МВыб / с одноканальный 8 бит 0,05 Выб / с - 1 ГВыб / с одноканальный 12 бит 0,05 Выб / с - 500 МВыб / с |
|
Коэффициент развёртки |
2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
|
Режимы выборки |
нормальный, обнаружение пиков, усреднение |
|
Глубина записи |
40 М (максимально, при работе го канала) |
|
Частота дискретизации / точность времени реле |
±1 ppm |
|
Точность измерения временного интервала (ΔT) |
однократный: ± (1 интервал выборки + 1 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 1 ppm x чтение + 0,4 нс) |
|
Вертикальная система |
|
|
Вертикальное разрешение |
12 бит |
|
Вертикальная развёртка |
1 мВ / дел - 10 В / дел |
|
Время нарастания |
≤ 3,5 нс |
|
Перемещение |
±2 В (1 мВ / дел - 50 мВ / дел) ±20 В (100 мВ / дел - 1 В / дел) ±200 В (2 В / дел - 10 В / дел) |
|
Полоса пропускания |
100 МГц |
|
Низкочастотный отклик (-3 дБ) |
≥ 10 Гц |
|
Точность усиления постоянного тока |
1 мВ - 3% 2 мВ - 2% ≥ 5 мВ - 1,5% |
|
Система измерения |
|
|
Курсорные измерения |
△V, △T, △V&△T между курсорами, автокурсор |
|
Автоматическое измерение |
Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
|
Математические формы сигнала |
＋, －, ×, ÷, БПФ, FFTrms, Intg, Diff, Sqrt, пользовательская, цифровой фильтр |
|
Режимы запуска триггера |
край, видео, импульс, наклон, короткий, окно, тайм-аут, N-й край, логический, RS232, I2C, SPI, CAN |
|
Вместимость осциллограмм |
50 |
|
Частота обновления осциллограмм |
55,000 осц / с |
|
Общие характеристики |
|
|
Дисплей |
Цветной LCD 8 дюймовый, TFT, 800 x 600 |
|
Интерфейс |
USB 2.0, USB Type B, Trig Out (P/F), LAN |
|
Питание |
100 В - 240 В, 50 / 60 Гц, CAT II |
|
Потребляемая мощность |
< 15 Вт |
|
Рабочая температура |
0°С - 40°С |
|
Температура хранения |
-20°С - 60°С |
|
Влажность |
≤ 90% |
|
Габариты изделия |
340 х 177 х 90 мм |
|
Габариты упаковки |
410 х 185 х 285 мм |
|
Вес нетто |
2,6 кг |
|
Вес брутто |
3,4 кг |
|
Комплектация |
цифровой осциллограф OWON XDS3102A - 1 шт щупы для осциллографа - 2 шт регулировочная отвертка - 1 шт USB кабель - 1 шт кабель питания - 1 шт диск с ПО - 1 шт инструкция по эксплуатации - 1 шт |
|
Количество каналов
|
2 + EXT |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
1 ГГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
100 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB |
|
Максимальная частота дискретизации
|
1 ГГц |
