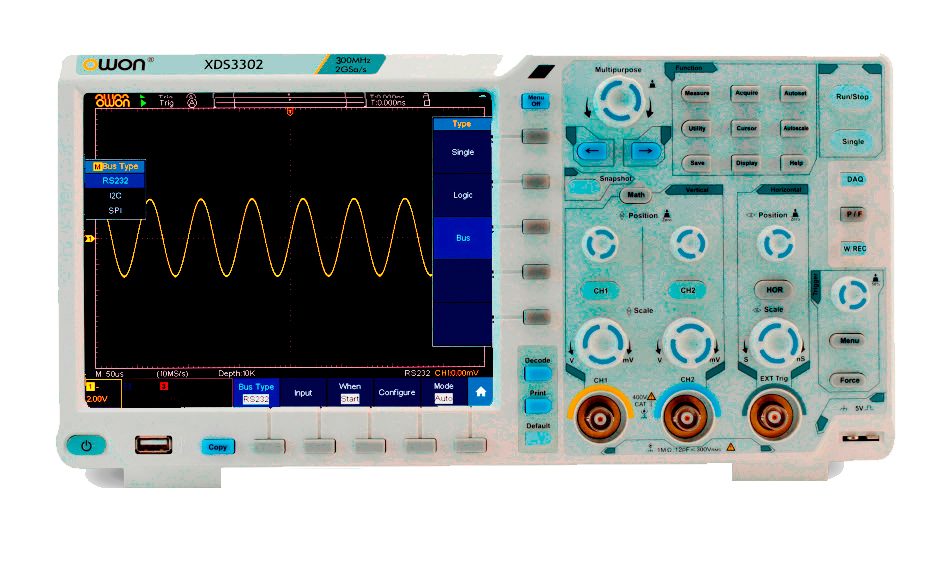

OWON XDS3302 цифровой, 2-х канальный, запоминающий осциллограф бюджетного ценового класса, с увеличенным до 40 М точек размером максимальной глубины памяти и полосой пропускания в 300 МГц. Прибор поддерживает работу от внешнего аккумулятора (опция)
Осциллограф OWON XDS3302 обладает значительной глубиной памяти, ультра широким динамическим диапазоном, превосходным коэффициентом захвата сигнала и всевозможными функциями запуска.
Основные функциональные и технические особенности цифрового осциллографа OWON XDS3302
- Количество каналов: 2 аналоговых + EXT (внешний запуск);
- Полоса пропускания: до 300 МГц;
- Вертикальное разрешение, АЦП: 8 бит ;
- Максимальная частота дискретизации в реальном времени: 2,5 Гвыб/сек (при работе 1- го канала);
- Коэффициент захвата сигнала: 68 000 осц/сек ;
- Функция записи в реальном времени с помощью аппаратного оборудования, функция воспроизведения, функция непрерывной записи, функция анализа;
- Низкий уровень шума, диапазон коэффициента вертикального отклонения: 1 мВ/дел.–10 В/дел ;
- Максимальная глубина памяти: 40M точек (при работе 1 го каналов), 20М точек (при работе 2-х каналов) ;
- 256 уровней яркости отображения сигнала ;
- 8-ми дюймовый ЖК-дисплей c разрешением 800x600 пикc ;
- Функция автоматической настройки отображения осциллограммы сигнала (Auto) ;
- До 16-ти видов запуска, включая запуск по сигналам с различным протоколом, встроенные функция декодирования сигналов последовательных шин (протоколы RS232, SPI, I2C, CAN включены в стандартную комплектацию!) ;
- Автоматическое измерение 24 различных параметров входного сигнала, присутствует функция статистики измерений ;
- Функция осуществления различных математических операций с сигналами ;
- Порты в стандартной комплектации: USB Device, USB Host, LAN ;
- Поддержка USB-накопителей и PictBridge-совместимых принтеров ;
- Поддержка системы команд дистанционного управления SCPI и LabVIEW;
- Автономная работа от внешнего аккумулятора (опция).
|
Количество каналов |
2 + 1 |
|
Полоса пропускания |
300 МГц |
|
Частота дискретизации |
2,5 ГВыб / с (максимально при работе 1 канала) |
|
Входные параметры |
|
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2%, 15 пФ ± 5 пФ |
|
Коэффициент затухания датчика |
0,001Х - 1000Х, 1, 2, 5 шаг |
|
Максимальное входное напряжение |
1 МОм: ≤ 300 Vrms |
|
Канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
|
Частота дискретизации |
150 в секунду |
|
Стандарт сигнала |
NTSC, PAL, SECAM |
|
Горизонтальная система |
|
|
Интерполяция формы волны |
sin (х) / х |
|
Диапазон частоты дискретизации |
двухканальный 0,05 Выб / с - 500 МВыб / с одноканальный 8 бит 0,05 Выб / с - 1 ГВыб / с одноканальный 12 бит 0,05 Выб / с - 500 МВыб / с |
|
Коэффициент развёртки |
1 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
|
Режимы выборки |
нормальный, обнаружение пиков, усреднение |
|
Глубина записи |
40 М (максимально, при работе го канала) |
|
Частота дискретизации / точность времени реле |
±1 ppm |
|
Точность измерения временного интервала (ΔT) |
однократный: ± (1 интервал выборки + 1 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 1 ppm x чтение + 0,4 нс) |
|
Вертикальная система |
|
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
1 мВ / дел - 10 В / дел |
|
Время нарастания |
≤ 1,17 нс |
|
Перемещение |
±2 В (1 мВ / дел - 50 мВ / дел) ±20 В (100 мВ / дел - 1 В / дел) ±200 В (2 В / дел - 10 В / дел) |
|
Полоса пропускания |
100 МГц |
|
Низкочастотный отклик (-3 дБ) |
≥ 10 Гц |
|
Точность усиления постоянного тока |
1 мВ - 3% 2 мВ - 2% ≥ 5 мВ - 1,5% |
|
Система измерения |
|
|
Курсорные измерения |
△V, △T, △V&△T между курсорами, автокурсор |
|
Автоматическое измерение |
Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
|
Математические формы сигнала |
＋, －, ×, ÷, БПФ, FFTrms, Intg, Diff, Sqrt, пользовательская, цифровой фильтр |
|
Режимы запуска триггера |
край, видео, импульс, наклон, короткий, окно, тайм-аут, N-й край, логический, RS232, I2C, SPI, CAN |
|
Вместимость осциллограмм |
50 |
|
Частота обновления осциллограмм |
68,000 осц / с |
|
Общие характеристики |
|
|
Дисплей |
Цветной LCD 8 дюймовый, TFT, 800 x 600 |
|
Интерфейс |
USB 2.0, USB Type B, Trig Out (P/F), LAN |
|
Питание |
100 В - 240 В, 50 / 60 Гц, CAT II |
|
Потребляемая мощность |
< 15 Вт |
|
Рабочая температура |
0°С - 40°С |
|
Температура хранения |
-20°С - 60°С |
|
Влажность |
≤ 90% |
|
Габариты изделия |
340 х 177 х 90 мм |
|
Габариты упаковки |
410 х 185 х 285 мм |
|
Вес нетто |
2,6 кг |
|
Вес брутто |
3,4 кг |
|
Комплектация |
цифровой осциллограф OWON XDS3302 - 1 шт щупы для осциллографа - 2 шт регулировочная отвертка - 1 шт USB кабель - 1 шт кабель питания - 1 шт диск с ПО - 1 шт инструкция по эксплуатации - 1 шт |
|
Количество каналов
|
2 + EXT |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
2,5 ГГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
300 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB |
|
Максимальная частота дискретизации
|
2,5 ГГц |
