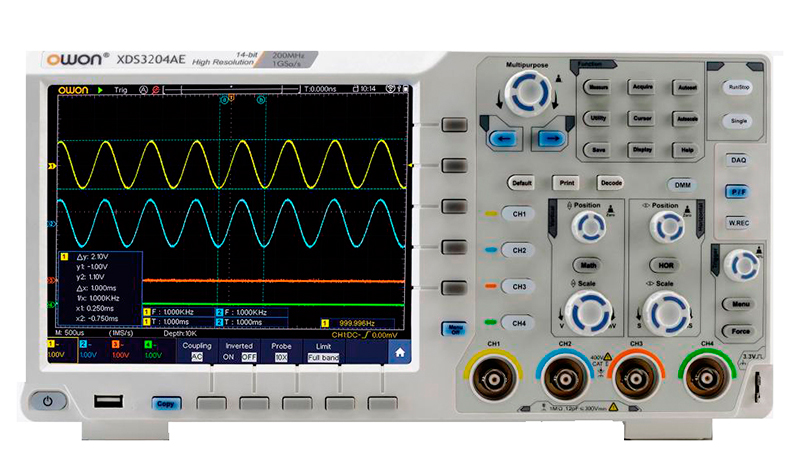

Модель OWON XDS3204AE (буква "А" в названии - сокращение от "Advantage", обозначает прибор на базе АЦП-14 бит; буква "E" - сокращение от "Econom" - означает облегченное исполнение базового осциллографа OWON XDS3204A с уменьшенными значениями некоторых параметров в технических характеристиках или без некоторых встроенных аппаратных технических элементов).
Модель осциллографа OWON XDS3204AE предлагает Заказчику еще одно интересное аппаратное решение, которое позволяет выбрать заказчику бюджетноге решение, для пользования остальными возможностями более совершенного прибора OWON XDS3204A.
В данном исполнении в конструкции эконом-варианта осциллографа OWON XDS3204AE используется более мощный 12-ти битный АЦП (с программным расширением до 14 бит), что позволяет более точно восстановить на экране форму сигнала. На приведенном рисунке это видно более наглядно.
Таким образом, аппаратное исполнение осциллографа OWON XDS3204AE занимает волне достойное место в линейке моделей многофункциональных, бюджетных, 4-х канальных, цифровых осциллографов с полосой пропускания до 200 МГц.
Большинство значений важнейших технических параметров прибора OWON XDS3204AE совпадает с базовым устройством OWON XDS3204A.
Прибор OWON XDS3204AE относится к классу многофункциональных осциллографов и предлагает пользователю измерительные возможности следующих устhойств:
- цифровой запоминающий осциллограф с полосой до 100 МГц
- частотомер
- цифровой мультиметр
- анализатор сигналов цифровых протоколов: RS-232, I2C, SPI (опция); CAN (опция)
Основные технические параметры осциллографа OWON XDS3204AE
- Каналы: 4 аналоговых + порт EXT для внешнего запуска;
- Полос пропускания: до 200 МГц;
- АЦП (максимально)): 14 бит;
-
Частота дискретизации максимальная: 1 Гвыб/с (в 8-ми битном режиме работы АЦП и с 1-им или 2-мя аналоговым входными каналами. При включении режимов АЦП в 12-ти битный или в 14-ти битный режим, а так же увеличение числа работающих каналов, приводит к кратному сокращению значения данного параметра);
-
Скорость захвата: 70 000 осц/с ;
- Глубина памяти максимальная: 40 М точек;
- Коэффициент горизонт развертки: 2 нс/дел ~ 1000 с/дел ( в модели XDS3104A - 1 нс/дел ~ 1000 с/дел);
- Функция записи в реальном времени , функция воспроизведения, функция непрерывной записи, функция анализа;
- Низкий уровень шума, диапазон коэффициента вертикального отклонения 1 мВ/дел.–10 В/дел;
- Батарейное питание (опция);
- 256 уровней яркости отображения сигнала;
- 8- ми дюймовый ЖК цветной сенсорный дисплей c разрешением 800x600;
- Возможность автоматической настройки отображения осциллограммы сигнала (Auto);
- До 16 видов запуска, включая запуск по различным протоколам;
- Автоматическое измерение 28 параметров сигнала, присутствует функция статистики измерений;
- Функция осуществления различных математических операций с сигналами;
- Порты в стандартной комплектации включают: USB Device, USB Host, LAN;
- Поддержка USB-накопителей и PictBridge-совместимых принтеров;
- Поддержка системы команд дистанционного управления SCPI и LabVIEW .
Технические характеристикиосциллографа OWON XDS3204AE
|
Серия |
OWON XDS3000 (4CH) |
|
Количество каналов |
4 + EXT |
|
Полоса пропускания |
200 МГц |
|
Частота дискретизации (Гвыб/с ) |
Режим 8 бит (1,0 -1 канал или -2 канала; 050 – 3 или 4 канала) Режим 12 бит (0,5 -1 канал или 2- каналаа; 0,25 - 3 или 4 канала); Режим 14 бит (1,0 – в любом сочетании работающих каналов) |
|
Время нарастания |
≤1,75 |
|
Вертикальное разрешение |
12 бит – аппаратное (6 бит и 14 – программные варианты) |
|
Длина записи |
40М - максимальное |
|
Частота обновления сигнала |
70 000 осциллограмм/с |
|
Горизонтальный масштаб |
1 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 |
|
Частота дискретизации |
± 2,5 ч / млн |
|
Вертикальная чувствительность |
1 мВ / дел - 10 В / дел (на входе) |
|
Тип триггера |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 |
|
Декодирование шин |
I2C, SPI, RS232, CAN |
|
Режим триггера |
автоматический, нормальный и одиночный |
|
Математические функции |
+, -, *, /, FFT, Intg, Diff, Sqrt, and user defined function |
|
Вертикальный диапазон |
± 2 В (1 мВ / дел - 50 мВ / дел); ± 20 В (100 мВ / дел - 1 В / дел); ± 200 В (2 В / дел - 10 В / дел) |
|
Поддержка SCPI и LabVIEW |
есть |
|
Функция мультитриггера и декодирования шин |
есть |
|
Общие характеристики |
|
|
Дисплей |
8 дюймовый, TFT ЖК-экран, 800 x 600 |
|
Интерфейс |
USB host, USB device, USB порт для PictBridge, LAN, AUX и VGA |
|
Источник питания |
100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
|
Предохранитель |
2 А, класс Т, 250В |
|
Габариты упаковки |
410 x 180 x 285 мм |
|
Вес брутто |
3,65 кг |
|
Комплектация |
осциллограф OWON XDS3204AE - 1 шт кабель питания - 1 шт; USB кабель - 1 шт; зонд - 1 шт; регулировочная отвертка - 1 шт; диск с ПО - 1 шт; руководство пользователя - 1 шт |
|
Количество каналов
|
4 + EXT |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
500 МГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
200 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB |
|
Максимальная частота дискретизации
|
1 ГГц |
