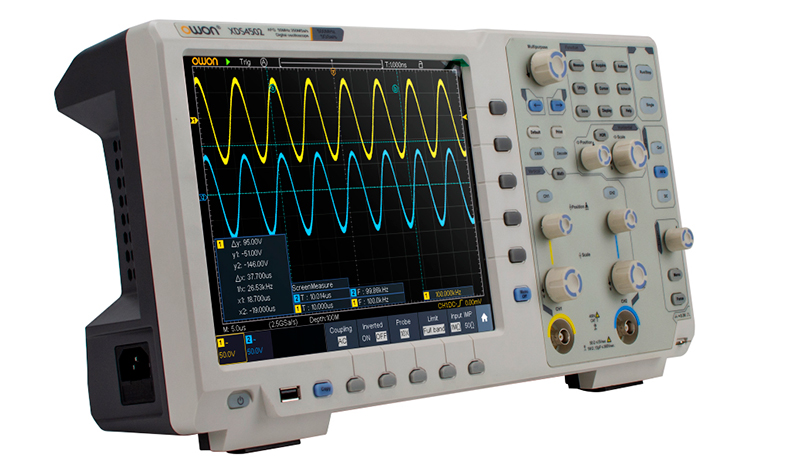

OWON XDS4352 осциллограф запоминающий с сенсорным экраном

OWON XDS4352 многофункциональный, 3-х канальный, цифровой запоминающий осциллограф  с полосой пропускания до 350 Мгц и с большим цветным сенсорным экраном..

  Цифровой осциллограф OWON XDS4352 предлагает Заказчику функционал сразу 7-ми измерительных приборов объединенных в одном корпусе настольного типа, а именно:

1. запоминающий цифровой осциллограф
2. генератор сигналов произвольной формы,
3. цифровой мультиметр,
4. анализатор частотного спектра ЭМ-сигналов
5. цифровой 6-ти разрядный частотомер,
6. анализатор сигналов цифровых протоколов,
7. анализ АЧХ ЭМ-сигнаов.

Осциллограф OWON XDS4352 имеет максимальную частоту дискретизации до 5 Гвыб. в секунду и глубину памяти до 400 миллионов точек (при работе одного канала). При работе 2-х каналов одновременно эти показатели кратно уменьшаются:

• при работе 2-х каналов: до 2,5 Гвыб/сек и 200 М точек, соответственно;

Осциллограф OWON XDS4352 позволяет регистрировать до 600 000 осциллограмм в секунду, что позволяет увеличить вероятность захват а даже случайных или единичных событий.

Цифровой осциллограф OWON XDS4352 имеет встроенный 1-но канальный генератор сигналов с рабочей полосой до 50 МГц,  встроенные  частотомер и мультиметр (опционально), анализатор спектра с помощью реализации функции БПФ и функцию анализ сигналов цифровых протоколов (опция).

Одноканальный генератор сигналов с полосой до 50 МГц формирует на выходе ЭМ- сигнал с максимальной частотой дискретизации до 250 Мвыборок в секунду, в виде 64-х  встроенных форм сигнала и имеет возможность клонировать сигнал.

Опционально активируемый (программным кодом) цифровой мультиметр позволяет с помощью прибора OWON XDS4352 измерять напряжение, силу тока, емкость, сопротивление и имеет функцию регистрации данных для анализа и слежения за сигналом в течение длительного времени.

Встроенный мультиметр позволяет записывать измеренные значения вышеуказанных параметров во внутреннюю память прибора OWON XDS4352  или на внешний USB-диск и экспортировать записанную информацию в файлы формата CSV для дальнейшего анализа.

Максимальная длительность непрерывной записи результатов измерений с помощью мультиметра составляет 72 часа (3 дня) для внутренней памяти и 240 часов (10 дней)  для внешней памяти.

Осциллограф OWON XDS4532 имеет встроенный 6-ти разрядный высокоточный частотомер.

Анализатор частотного спектра в приборе OWON XDS4352 реализован с помощью программной  функции БПФ для обработки входных сигналов в режиме реального  времени и обеспечивает поддержку до 6-ти окон: Хенинга, прямоугольное, Хемминга, Блекмена, Бартлетта и Кайзера.

Осциллограф OWON XDS4352 имеет возможность вывода на цветной экран данных   анализа частотных характеристик в виде диаграммы Боде.

Анализируя запас по фазе и запас по коэффициенту усиления, инженеры могут судить об устойчивости системы в целом.

Программная опция анализа АЧХ входного сигнала использует встроенный в осциллограф OWON XDS4352 модуль генератора сигналов.

Программная опция расширяет измерительные возможности осциллографа OWON XDS4352 за счет активации функции декодирования сигналов 4-х типов цифровых протоколов:  RS-232, I2C, SPI и CAN.

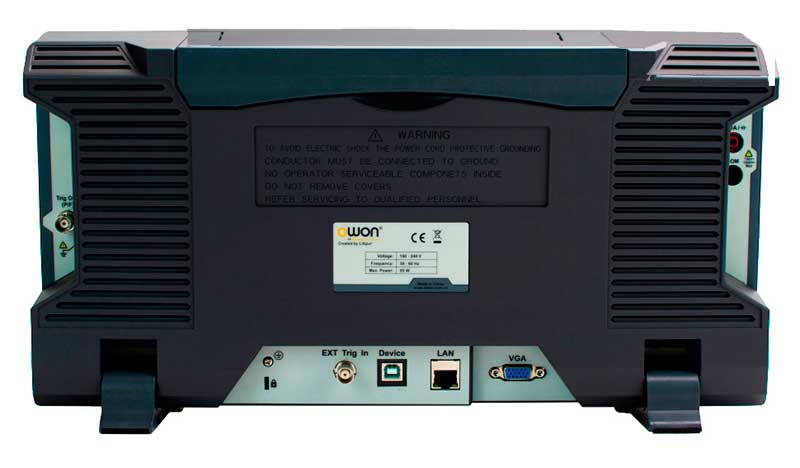

Осциллограф OWON XDS4502 имеет разнообразные интерфейсы подключения внешних устройств: VGA, USB device, USB host, LAN, VGA и поддержку команд SCPI.

Осциллограф OWON XDS4352 имеет большой мультисенсорный цветной экран с размером по диагонали 26 см, что позволяет инженерам работать более эффективно.

Основные характеристики цифрового многофункционального осциллографа OWON XDS4352

• Полоса пропускания осциллографа: 350 МГц;
• Макс. частота дискретизации в реальном времени: 5 Гвыб/сек максимально, при работе 1 канала;
• Количество каналов: 2 аналоговых + EXT (канал внешнего запуска);
• Глубина памяти: максимально 400M точек;
• Вертикальное разрешение: 8 бит;
• Время нарастания: Б= 1,0 нс;

• Чувствительность осциллографа: 1 мВ/дел - 10 В/дел;
• Коэффициент развертки: 500 пс/дел ~ 1000 с/дел;
• Максимальная скорость регистрации: 600 000 осциллограмм в секунду;
• Генератор сигналов: 1 канал, полоса до  50 МГц;
• Декодирование цифровых протоколов: RS-232, I2C, SPI (опция); CAN (опция);
• Типы развертки: авто, норм, однократный;
• Дополнительный внешний вход синхронизации (External);
• Интерполяция sin(x)/x, режим растяжки окна (ZOOM);
• Автоматические измерения 28-ми различных параметров;
• Встроенный 6-ти разрядный частотомер;
• Курсорные измерения (ΔU, Δt);
• Математические функции: сложение, вычитание, умножение, деление, FFT;
• Технология Xvisual;
• Сенсорный дисплей: цветной LCD 800x600, диагональ 26 см;
• Интерфейсы: VGA, USB device, USB host, LAN, PictBridge;
• Габариты: 422x226x135 (мм);
• Вес: 5 кг.

Технические характеристики многофункционального осциллографа OWON XDS4352

Серия	XDS4000
Полоса пропускания	350 МГц
Количество каналов	2 + EXT
Максимальная частота дискретизации	5 ГВыб/с максимально
Глубина памяти	максимально - 400 М точек
Входные параметры
Развязка входа	DC, AC, GND
Входной импеданс	1 МОм ± 2 %, 15 пФ ± 5 пФ; 50 Ом ± 2 %
Максимальное входное напряжение	± 400 В
Горизонтальная система
Скорость захвата	до 600 000 осц./с
Коэффициент развёртки	500 нс/дел - 1000 с/дел, 1, 2, 5 шаг
Точность	± 2,5 ppm
Вертикальная система
Вертикальное разрешение	8 бит
Чувствительность	1 МОм: 1 мВ/дел - 10 В/дел 50 Ом: 1 мВ/дел - 1 В/дел
Время нарастания	≤ 1,0 нс
Система синхронизации
Режимы триггера	граница, видео, импульс, наклон, запуск, окно, тайм-аут, N-й край, логика, паттерн, длительность, задержка, настройка/удержание, I2C, SPI, UART/RS232
Система измерения
Автоматическое измерение	период, частота, среднее значение, PK-PK, RMS, Max, Min, верхнее значение, базовое значение, амплитуда, превышение, предварительное значение, время нарастания, время спада, + длительность импульса, - ширина импульса, + рабочий цикл, - рабочий цикл, задержка A→B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, режим работы экрана, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза A→B, + количество импульсов, - количество импульсов, количество фронтов нарастания, количество краев спада, площадь и область цикла
Математические функции	＋, －, *, / , FFT, FFTrms, Intg, Diff, Sqrt, определяемая пользователем функция, цифровой фильтр (низкочастотный, высокочастотный, полосовой пропуск, отклонение полосы пропускания)
Хранение сигналов	100 сигналов
Генератор сигналов произвольной формы
Количество каналов	1
Полоса пропускания	50 МГц
Частота дискретизации	250 МВыб/с
Формы сигналов	синусоидальные, квадратичные, линейные и импульсные
Диапазон амплитуд	2 мВ - 5 В (≤ 50 МГц) 2 мВ - 20 В (≤ 25 МГц)
Вертикальное разрешение	14 бит
Длина сигнала	16 К
Общие характеристики
Тип дисплея	10,4 - дюймовый сенсорный ЖК-экран, 800 x 600 точек
Предохранитель	Т, 2 А, 250 В
Интерфейс	USB-host, USB-device, Trig Out (Pass/Fail), LAN, VGA, PictBridge
Габариты	422 х 226 х 135 мм
Габариты упаковки	560 х 250 х 375 мм
Вес нетто	5 кг
Вес брутто	7,85 кг
Комплектация	цифровой осциллограф OWON XDS4532 - 1 шт кабель питания - 1 шт датчик регулировки - 1 шт кабель Q9 - 1 шт зонд - 1 шт USB кабель - 1 шт модуль расширения - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт
