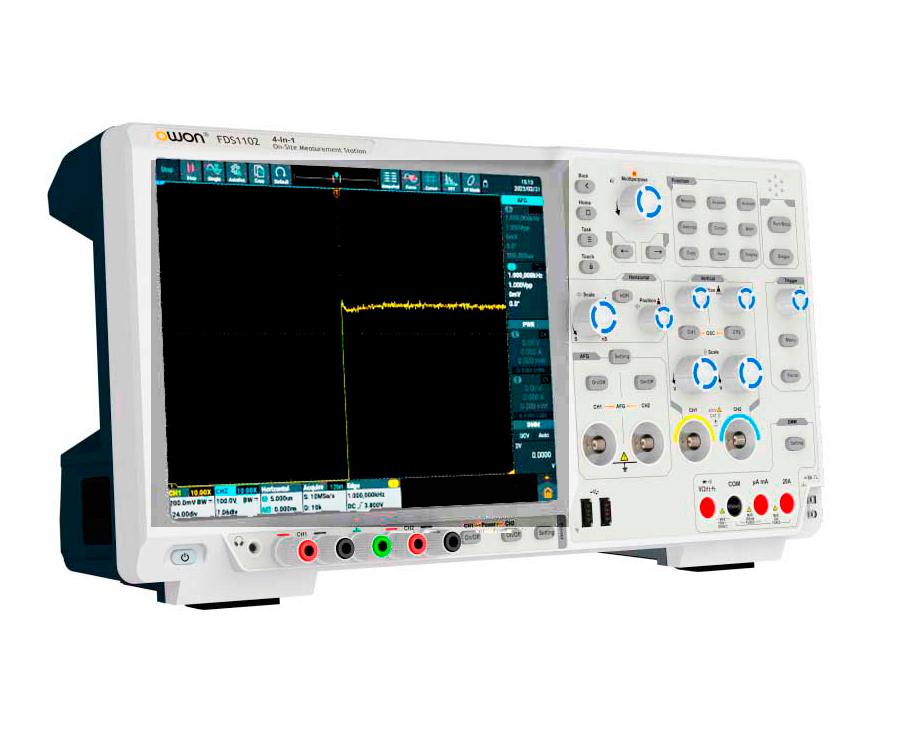

OWON FDS1102 многофункциональный, бюджетный, 2-х канальный, цифровой, запоминающий осциллографов с полосой пропускания до 100 МГц. и встроенным 2-х канальным генератором сигналов произвольной формы (СПФ) с полосой пропускания до 50 МГц.
Встроенный АЦП вертикального разрешения осциллографа OWON FDS1102 - имеет разрядность 8 бит.
Бюджетный осциллограф OWON FDS1102 относится к классу многофункциональных измерительных приборов, выполненному по схеме - "5 приборов в одном устройстве", объединяющей в одном компактном корпусе функционал нескольких измерителей.
- цифровой запоминающий осциллограф с полосой до 100 МГцж
- частотомер;
- цифровой мультиметр;
- 2-х канальный генератор СПФ с полосой до 50 МГц;
- измерительный источник питания постоянного тока.
Основные технические параметры осциллографа OWON FDS1102
- Каналы: 2 аналоговых + порт EXT для внешнего запуска;
- Полоса проускания: до 100 МГц;
- Частота дискретизации макс.: 1.0 Гвыб/сек (работает 1 канал), 500 Мвыб/сек (при работе 2-х каналов);
- Скорость захвата: 65 000 осц/сек;
- Глубина памяти максимальная: 128 М точек;
- Функция записи в реальном времени , функция воспроизведения, функция непрерывной записи, функция анализа;
- 256 уровней яркости отображения сигнала;
- 10.4 и дюймовый ЖК цветной сенсорный TFT-дисплей c разрешением 1024x768;
- Возможность автоматической настройки отображения осциллограммы сигнала (Auto);
- До 16 видов запуска, включая запуск по различным протоколам
- Автоматическое измерение 28 параметров сигнала, присутствует функция статистики измерений
- Функция осуществления различных математических операций с сигналами
- Порты в стандартной комплектации включают: HDMI, USB Device, USB Host, LAN
- Поддержка USB-накопителей и PictBridge-совместимых принтеров
- Поддержка системы команд дистанционного управления SCPI и LabVIEW
|
Количество каналов |
2 |
|
Полоса пропускания |
100 МГц |
|
Частота дискретизации |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
|
Глубина памяти |
128 Мб |
|
Максимальная скорость захвата формы волны |
65 000 сиг/сек |
|
Входные параметры |
|
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2 %, 15 пФ ± 5 пФ |
|
Максимальное входное напряжение |
1 МОм: ≤ 300 В |
|
Ограничение полосы пропускания |
20 МГц |
|
Канал-канальная изоляция |
50 Гц: 100 : 1 |
|
Время задержки между каналами |
150 пс |
|
Горизонтальная система |
|
|
Интерполяция формы волны |
sin (х) / х |
|
Коэффициент развёртки |
2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
|
Диапазон частоты дискретизации |
0,05 Выб / с - 1 ГВыб / с в
одноканальном режиме |
|
Точность |
± 20 ppm |
|
Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 1
ppm x чтение + 0,6 нс) |
|
Вертикальная система |
|
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
1 мВ / дел - 10 В / дел |
|
Время нарастания |
≤ 3,5 нс |
|
Смещение |
± 2 В (1 мВ / дел - 50 мВ / дел) |
|
Низкочастотный отклик (-3 дБ) |
≥ 10 Гц (на входе BNC) |
|
Точность усиления постоянного тока |
1 мВ - 4 % |
|
Система синхронизации |
|
|
Функции запуска триггера |
фронт, видео сигнал (NTSC, PAL, SECAM), по ширине, наклон, повышение / понижение амплитуды, тайм аут, N-фронт, логический, RS232/UART, I2C, SPI, CAN и LIN |
|
Режимы триггера |
авто, нормальный, одиночный |
|
Диапазон уровня запуска триггера |
Внутренний: ± 5 делений от центра
экрана |
|
Точность уровня триггера |
Внутренний: ± 0,3 дел |
|
Смещение триггера |
согласно длине и времени записи |
|
Диапазон удержания триггера |
100 нс - 10 с |
|
50% уровень настройки |
частота входного сигнала ≥ 50 Гц |
|
Запуск по фронту |
|
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса
>, <, = |
|
Диапазон удержания триггера |
30 нс - 10 с |
|
Запуск по видео сигналу |
|
|
Стандарт сигнала |
NTSC, PAL, SECAM |
|
Диапазон номеров строк |
1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
|
Запуск по наклону |
|
|
Режим запуска |
положительный наклон >, <, = |
|
Диапазон удержания триггера |
30 нс - 10 с |
|
Запуск по ранту |
|
|
Режим запуска |
положительный наклон >, <, = |
|
Диапазон удержания триггера |
30 нс - 10 с |
|
Запуск по окну |
|
|
Режим запуска |
положительный, отрицательный |
|
Положение триггера |
вход, выход, время |
|
Диапазон удержания триггера |
30 нс - 10 с |
|
Запуск по N-фронту |
|
|
Режим запуска |
нарастающий, ниспадающий |
|
Диапазон удержания триггера |
30 нс - 10 с |
|
Номер фронта |
1 - 128 |
|
Запуск по логике |
|
|
Режим логики |
AND, OR, XNOR, XOR |
|
Режим ввода |
H, L, X, нарастающий, ниспадающий |
|
Режим вывода |
Goes True, Goes False, Is True >, Is True <, Is True = |
|
Запуск по RS232/UART |
|
|
Полярность |
нормальная, инвертированная |
|
Условие запуска |
Start, Error, Check Error, Data |
|
Скорость передачи данных |
обычная, пользовательская |
|
Биты данных |
5 - 8 бит |
|
Запуск по I2C |
|
|
Условие запуска |
Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data |
|
Адресные биты |
7, 8, 10 бит |
|
Диапазон адресов |
0 - 127, 0 - 255, 0 - 1023 |
|
Длина байта |
1 - 5 |
|
Запуск по SPI |
|
|
Условие запуска |
тайм аут |
|
Диапазон удержания триггера |
30 нс - 10 с |
|
Биты данных |
4 - 32 бит |
|
Запуск по СAN |
|
|
Условие запуска |
начало кадра, тип кадра, идентификатор, данные, идентификатор и данные, конец кадра, отсутствие подтверждения, ошибка вставки битов |
|
Скорость передачи данных |
обычная, пользовательская |
|
Точка выборки |
5 - 95 % |
|
Тип кадра |
данные, Удаление, Ошибка, Перегрузка |
|
Запуск по LIN |
|
|
Условие запуска |
интервал, ID, ID / данные, лшибка данных |
|
Скорость передачи данных |
обычная, пользовательская |
|
Система измерения |
|
|
Курсорные измерения |
△V, △T, △T & △V, автоматический курсор, поддержка окна XY/FFT/ZOOM, в зависимости от процента экрана |
|
Автоматическое измерение |
период, частота, среднее значение, положительная ширина импульса, отрицательная ширина импульса, время нарастания, время спада, коэффициент заполнения экрана, положительный рабочий цикл, отрицательный рабочий цикл,среднее значение, PK-PK, RMS,максимальное, минимальное, среднеквадратичное значение цикла, Vtop, Vbase, Vamp, предрегулировка, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и область цикла, задержка A → B, задержка A → B, фаза + счетчик импульсов, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|
Математические функции |
＋, -, *, /, Intg, Diff, Sqrt |
|
Генератор сигналов произвольной формы |
|
|
Количество каналов |
2 |
|
Полоса пропускания |
50 МГц |
|
Частота дискретизации |
300 МВыб/с |
|
Форма сигналов |
синусоидальные, квадратные, линейные, импульсные, шум |
|
Амплитуда |
2 мВ - 10 В |
|
Вертикальное разрешение |
14 бит |
|
Длина сигнала |
8 К |
|
Режим мультиметра |
|
|
Частотная характеристика |
40-1000 Гц |
|
Режимы измерения |
напряжение, ток, сопротивление, емкость, рабочий цикл, тест диодов |
|
Напряжение постоянного тока |
20 мВ / 200 мВ, разрешение 0,001 мВ,
точность ± (0,5 % + 10 дел) |
|
Напряжение переменного тока |
20 мВ / 200 мВ, разрешение 0,001 мВ,
точность ± (0,8 % + 10 дел) |
|
Постоянный ток |
200 мкА / 2000 мкА, разрешение 0,01
мкА, точность ± (0,5 % + 10 дел) |
|
Переменный ток |
200 мкА / 2000 мкА, разрешение 0,01
мкА, точность ± (0,8 % + 10 дел) |
|
Сопротивление |
200 Ом / 2 КОм / 20 КОм / 200 КОм / 2
МОм / 20 МОм, разрешение 0,01 Ом, точность ± (0,8 % + 10 дел) |
|
Емкость |
2 нФ / 20 нФ / 200 нФ / 2 мкФ / 20
мкФ, разрешение 0,1 пФ, точность ± (4 % + 10 дел) |
|
Рабочий цикл |
0,1 - 99,9 %, разрешение 0,1 % |
|
Режим источника питания |
|
|
Диапазон параметров |
напряжение - 0,1 - 15 В |
|
Регулировка нагрузки |
напряжение - ≤ 0,1 % + 3 мВ |
|
Регулировка питания |
напряжение - ≤ 0,1 % + 3 мВ |
|
Шум и пульсации (20 Гц - 20 МГц) |
напряжение (пик-пик) - ≤ 10 мВ пик-пик |
|
Разрешение |
напряжение - 10 мВ |
|
Точность |
напряжение - ≤ 0,8 % + 10 мВ |
|
Время отклика |
≤ 1 мс |
|
Защита |
от перенапряжения (OVP) - 0 - 16 В |
|
Общие характеристики |
|
|
Тип дисплея |
10,4 дюймовый TFT LCD дисплей, 1024 x 768, 65536 цветов |
|
Питание |
100 - 240 В AC RMS, 50 - 60 Гц, CAT II |
|
Макс. потребляемая мощность |
< 90 Вт |
|
Предохранитель |
Т, 2 А, 250 В |
|
Рабочая температура |
от 0 до 40 °С |
|
Температура хранения |
от -20 до 60 °С |
|
Относительная влажность |
до 90 % |
|
Интерфейс передачи данных |
USB, LAN, HDMI |
|
Частотомер |
есть |
|
Метод охлаждения |
вентилятор |
|
Габариты |
421 х 221 х 115 мм |
|
Вес |
4,25 кг |
|
Комплектация |
осциллограф OWON FDS1102 – 1 шт |
|
Количество каналов
|
2 |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
1 ГГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
100 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
HDMI, LAN, USB, USB-device |
|
Максимальная частота дискретизации
|
1 ГГц |
|
Скорость захвата осциллограмм
|
75 000 осц/сек |
