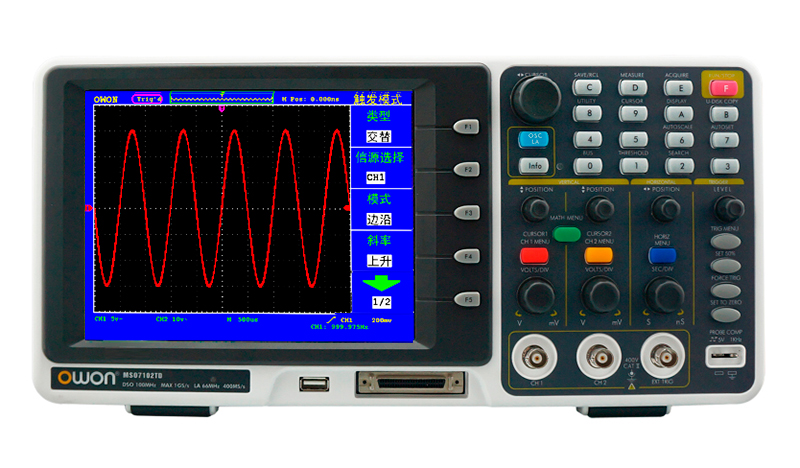

OWON MSO7102T цифровой осциллограф смешанных сигналов

Осциллограф стационарный OWON MSO7102T – это профессиональный инструмент, выходящий за рамки базового анализа сигналов. Его преимущество – сочетание классического двухканального осциллографа с полноценным 16-ти канальным логическим анализатором в одном корпусе.
Такой прибор становится незаменимым помощником при отладке сложных цифро-аналоговых систем, где требуется одновременно отслеживать аналоговые формы сигналов и цифровые состояния шин. Удобный 8-дюймовый цветной дисплей предлагает четкую визуализацию всех параметров исследуемых процессов.

Цифровой осциллограф OWON MSO7102T снабжен цветным сенсорным TFT-ЖК- экраном с диагональю 8" и разрешением 640 х 480 пикс. на дюйм., что позволяет легко различать форму входного сигнала, особенно в случае больших объемов данных или множества взаимно перекрывающих гармоник.

Осциллограф OWON MSO7102T обеспечивает полосу пропускания 100 МГц при частоте дискретизации до 1 Гвыб/с в режиме одноканального запоминающего осциллографа и полосу пропускания до 66 МГц при частоте дискретизации 400 Мвыборок/с в режиме логического анализатора.

Этот двухканальный осциллограф с логическим анализатором создан для серьезных задач. Он подходит для разработчиков электроники, занимающихся отладкой цифровых схем на базе микроконтроллеров и ПЛИС, анализа работы шин данных (I2C, SPI, UART и др.), поиском неисправностей в силовой и управляющей электронике.

Глубокая память позволяет захватывать длинные последовательности событий для последующего детального разбора. OWON MSO7102T – это инвестиция в точность и эффективность вашей лаборатории. .

В комплект поставки осциллографа входят 2 пробника, логический модуль, 16 логических пробников с крючками, USB-кабель, программное обеспечение для ПК, адаптер питания и руководство.

Функциональные возможности осциллографа смешанных сигналов OWON MSO7102T

• Совместное отображение аналоговых сигналов (2 канала + внешняя синхронизация) и цифровых данных (16 каналов) на одном экране для глубокого понимания взаимодействия компонентов системы.
•    Достаточная частота дискретизации и широкая полоса пропускания 100 МГц гарантируют точное воспроизведение формы даже сложных и быстропеременных сигналов без потери деталей.
•   Комплекс автоматических измерений и математические функции (включая FFT для спектрального анализа) экономят время инженера.
•   Разнообразные режимы запуска развертки, включая запуск по фронту, импульсу, видеосигналу и наклону, гарантируют стабильное отображение даже непериодических событий. Точная синхронизация – основа корректных измерений.
• Интерфейсы USB и RS-232 упрощают сохранение данных, управление прибором с ПК и интеграцию в матизированные тестовые системы.

Основные характеристики осциллографа OWON MSO7102T

Полоса пропускания 100 МГц
Количество каналов 2 + EXT (канал внешнего запуска)
Частота дискретизации (реал/время,макс.) 1 Гвыб/сек
Глубина памяти (макс)  4 М точек (при работе 1 канала)
Входные параметры
Развязка входа DC, AC, GND
Входной импеданс 1 МОм, 10 пФ
Коэффициент затухания датчика 1 Х, 10 Х, 100 Х, 1000 Х
Входное напряжение (макс) 400 В
Горизонтальная развертка
Интерполяция формы волны sin (х) / х
Размер памяти 2 Мб на канал
Коэффициент развёртки 2 нс / дел - 100 с / дел, 1, 2, 5 шаг

Вертикальная система

Вертикальное разрешение 8 бит
Вертикальная развёртка 2 мВ / дел - 10 В / дел
Время нарастания < 3,5 нс
Режимы захвата край, видео, чередование, импульс, наклон
Ограниченная полоса пропускания 60 МГц ;
Точность усиления (DC) ± 3 %

Система синхронизации
Режимы запуска фронт,импульс,видео, наклон,альтернатива
Система измерения
Автоматическое измерение 21 тип (режим)
Математические функции +, -, ×, ÷, FFT
Логический анализатор
Количество каналов 16
Частота дискретизации 20 Выб / с - 2 ГВыб / с
Полоса пропускания 00 МГц
Глубина памяти 4 Мб

Общие характеристики

• Тип дисплея 8 дюймов, цветной LCD - экран, 640 * 480 точек
• Питание 100 - 240 В переменного тока, 50 Гц/60 Гц, CAT Ⅱ
• Рабочая температура от 0 до 50 °С
• Габариты 370 х 180 х 120 мм
• Вес 2,2 кг
