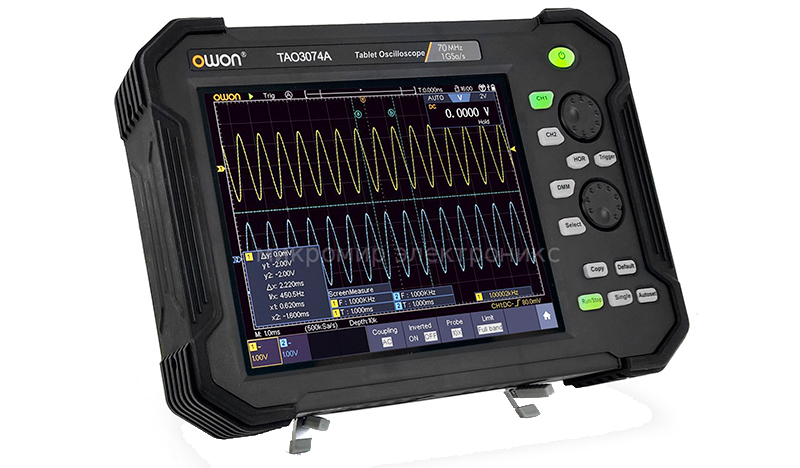

OWON TAO3074A переносной цифровой запоминающий осциллограф бюджетного ценового класса высокого разрешения. Выполнен в компактном корпусе планшетного типа.
Планшетный цифровой осциллограф OWON TAO3074A предлагает пользователям 4 аналоговых входных канала с максимальной частотой полосы пропускания до 70 МГц у каждого входного канала.
Осциллограф OWON TAO3074A выполнен на базе 14-ти битного АЦП с максимальной частотой дискретизации до 1 Гвыб/сек и максимальной длиной записи в 40 М точек.
Прибор OWON TAO3074A - это компактный цифровой осциллограф с большим цветным сенсорным дисплеем, диагональ экрана 20 см, разрешение экрана 800 x 600 точек.
Осциллограф OWON TAO3074A оснащен аккумуляторной батареей Li-ion, 7,4 В, ёмкостью 8000 мА-ч со временем автономной работы до 5 часов.
Планшетный цифровой осциллограф OWON TAO3074A имеет порты для подключения проводных интерфейсов: LAN, USB (device/host) и беспроводного модуля передачи данных по Wi-Fi (опция), которые необходимы для подключения различных внешних устройств.
Цифровой запоминающий осциллограф OWON TAO3074A имеет возможность захвата сигналов последовательной передачи данных на шинах UART, SPI, I2C, CAN (опционально), а так же их декодирования.
Высокие технические характеристики и функциональность осциллографа OWON TAO3074A обеспечивает возможность быстрого захвата осциллограмм (45000 осциллограмм/сек), что является главным условием для успешного поиска редких, непериодических и паразитных сигналов.
Большой объём памяти - 40М точек позволяет анализировать значительные участки исследуемого сигнала.
Планшетный цифровой осциллограф OWON TAO3074A реализует множество математических функции обработки входных сигналов: сложение, вычитание, умножение, деление, анализ Фурье и др.
Компактные собственные размеры и малый вес осциллографа OWON TAO3074A обеспечивают удобство применения этого прибора именно в полевых условиях.
Основные характеристики осциллографа-планшета OWON TAO3074A
- Полоса пропускания: 70 МГц;
- Количество каналов: 4;
- Максимальная частота дискретизации: 1 ГГц;
- Вертикальное разрешение: 14 бит;
- Глубина памяти макс.: 40M;
- Чувствительность 1 мВ/дел;
- Скорость регистрации до 45 000 осциллограмм/сек;
- Декодирование протоколов: UART, CAN, LIN, SPI, I2C (опция);
- Встроенный мультиметр;
- Батарейное питание Li-ion, 8000 мАч / 7,4 В в комплекте (время работы до 5 часов);
- Сенсорный дисплей 20 см, цветной, LCD, 800 x 600 пикселей;
- Интерфейсы: PictBridge, LAN,, USB2.0, USB Device, Wi-Fi (опция);
- Габариты, мм: 270 х 48 х 190;
- Вес брутто (с упаковкой): 3.6 кг.
|
Количество каналов |
4 |
|
Полоса пропускания |
70 МГц |
|
Частота дискретизации |
1 ГВыб / с |
|
Вертикальное разрешение |
14 бит |
|
Длина записи |
40М |
|
Частота обновления сигнала |
45 000 осциллограмм/с |
|
Горизонтальный масштаб |
1 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 |
|
Входное сопротивление |
1 МОм ± 2 %, параллельно с 15 пФ ± 5 пФ |
|
Максимальное входное напряжение |
1 МОм ≤ 300 В (среднеквадратичное значение) |
|
Точность усиления постоянного тока |
± 3 % |
|
Коэффициент ослабления пробника |
0,001X - 1000X, шаг 1 - 2 - 5 |
|
Частота дискретизации |
± 2,5 ч / млн |
|
Вертикальная чувствительность |
1 мВ / дел - 10 В / дел (на входе) |
|
Тип триггера |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 |
|
Декодирование шин |
I2C, SPI, RS232, CAN |
|
Режим триггера |
автоматический, нормальный и одиночный |
|
Автоматическое измерение |
Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area |
|
Математические функции |
＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, User Defined Function, Digital Filter |
|
Хранение сигналов |
100 |
|
Поддержка SCPI и LabVIEW |
есть |
|
Функция мультитриггера и декодирования шин |
есть |
|
Характеристики мультиметра |
|
|
Диапазон измерения постоянного напряжения |
2 - 1000 В |
|
Диапазон измерения переменного напряжения |
2 - 750 В |
|
Диапазон измерения постоянного тока |
20 А |
|
Диапазон измерения переменного тока |
20 А |
|
Диапазон измерения сопротивления |
200 Ом – 100 МОм |
|
Тест диода |
есть |
|
Функция автоматического выбора диапазона |
есть |
|
Общие характеристики |
|
|
Дисплей |
8 дюймовый, TFT ЖК-экран, 800 x 600 |
|
Интерфейс |
USB, LAN, Wi-Fi |
|
Питание |
аккумуляторная батарея 7,4 В, 8000 мАч |
|
Время автономной работы |
5 ч |
|
Габариты изделия |
270 x 191 x 48 мм |
|
Габариты упаковки |
360 х 110 х 255 мм |
|
Вес брутто |
3,6 кг |
|
Комплектация |
осциллограф OWON TAO3074A - 1 шт |
|
Количество каналов
|
4 |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
500 МГц |
|
Тип осциллографа
|
осциллограф-мультиметр |
|
Полоса пропускания
|
70 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB |
|
Максимальная частота дискретизации
|
1 ГГц |
