Портативные цифровые безэкранные осциллографы - USB - приставки для внешнего ПК это целый класс современных электронных измерительных устройств, которые за счет использования вычислительных возможностей и функционала дисплея внешнего обрабатывающего цифровую информацию устройства, обладают минимальными собственными линейными размерами.
Такая конструктивная особенность осциллографов-приставок к внешнему ПК позволяет формировать многофункциональные измерительные комплексы, в составе которых наряду с многими другими типами измерителей обязательно необходимо иметь полноценный цифровой осциллограф, но из-за пространственных ограничений использовать полноформатный прибор лабораторного форм-фактора невозможно.
Кроме того, аппаратная минимизация конструкции у осциллографов-приставок во многих случаях позволяет получить существенную экономию финансовых средств, в сравнении с лабораторными устройствами с близкими характеристиками.

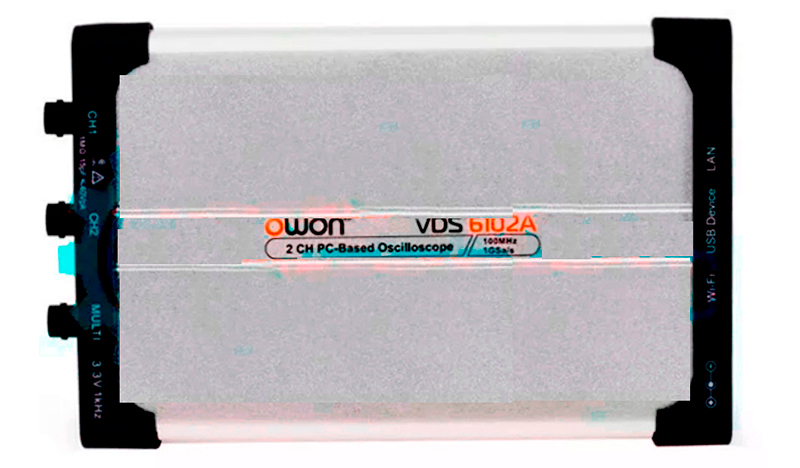

Измерительный прибор OWON VDS6102A представляет собой к цифровой 4-х канальный запоминающий осциллограф-приставку к внешнему ПК бюджетного ценового класса, с полосой пропускания до 100 МГц.
По своей конструкции прибор OWON VDS6102A является более совершенным прибором, по сравнению с моделью OWON VDS6102 (символ A - сокращение от "Advantage"). Усовершенствование конструкции выполнено за счет применения АЦП с большим разрешением: 14 бит (у прибора VDS6102A) против 8-ми битного АЦП (в исполнения VDS6102).
Основные характеристики осциллографа приставки OWON VDS6102A
- Полоса пропускания осциллографа: до 100 МГц;
- 2 входных аналоговых канала + канал для внешнего запуска;
- Максимальная частота выборки в реальном времени: 1 ГГц (1 действующий канал), 500 МГц - 2 канала;
- Разрешение АЦП - 14 бит;
- Глубина памяти максимальная 10М точек при работе 1-го канала;
- Коэффициент вертикального отклонения: 2 мВ/дел ~ 5 В/дел;
- Коэффициент развертки: 1 нс/дел ~ 100 с/дел;
- Типы развертки: авто, ждущий, однократный;
- Режимы синхронизации: по фронту, по видеосигналу (PAL, SECAM, NTSC- поле/строка), по скорости нарастания, по длительности импульса, поочередный запуск каналов;
- Курсорные измерения (ΔU, Δt);
- Сравнение сигнала с предварительно заданной маской;
- Автоматические измерения 20 параметров, встроенный частотомер;
- Математические функции: сложение, вычитание, умножение, деление, инверсия, БПФ;
- Интерфейсы: USB-device, USB2.0, LAN, Wi-Fi (опция, при заказе);
- Питание: адаптер DC, 5В-15В /1.2 А;
- Габариты: 190х120х18 (мм), вес 380 г.
|
Количество каналов |
2 + EXT |
|
Полоса пропускания |
100 МГц - 8-битный режим |
|
Частота дискретизации |
в одноканальном режиме: |
|
в двухканальном режиме: |
|
|
Входные параметры |
|
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2 %, 15 пФ ± 5 пФ |
|
Коэффициент затухания датчика |
1Х, 10Х, 100Х, 1000Х |
|
Максимальное входное напряжение |
40 В |
|
Канал-канальная изоляция |
50 Гц: 100 : 1 |
|
Межканальная временная задержка (типовая) |
150 с |
|
Горизонтальная система |
|
|
Интерполяция формы волны |
sin (х) / х |
|
Коэффициент развёртки |
1 нс / дел - 100 с / дел, 1, 2, 5 шаг |
|
Точность |
± 25 ppm |
|
Режимы выборки |
нормальный, обнаружение пиков, усреднение |
|
Глубина записи |
10 М |
|
Точность измерения временного интервала (ΔT) |
однократный: ± (1 интервал выборки + 25 ppm x чтение + 0,6 нс) |
|
Вертикальная система |
|
|
Вертикальное разрешение |
8, 12, 14 бит |
|
Вертикальная развёртка |
2 мВ / дел - 5 В / дел |
|
Время нарастания |
≤ 5 нс |
|
Ограничение полосы пропускания |
20 МГц, полная полоса пропускания |
|
Смещение |
± 2 В (2 мВ / дел - 50 мВ / дел) |
|
Низкочастотный отклик (-3 дБ) |
≥ 10 Гц (на BNC) |
|
Точность усиления постоянного тока |
± 2 % |
|
Система синхронизации |
|
|
Режимы триггера |
фронт, импульс, видео сигнал, наклон |
|
Стандарты видеосигнала |
NTSC, PAL и SECAM |
|
Режим запуска |
автоматический, нормальный, однократный |
|
Точность уровня триггера |
± 0,3 дел |
|
Смещение триггера |
согласно глубине и времени записи |
|
Диапазон удержания триггера |
100 нс - 10 с |
|
Запуск по фронту |
|
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса >, <, = |
|
Диапазон удержания триггера |
30 нс - 10 с |
|
Запуск по видео сигналу |
|
|
Стандарт сигнала |
NTSC, PAL, SECAM |
|
Диапазон номеров строк |
1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
|
Запуск по наклону |
|
|
Режим запуска |
положительный наклон >, <, = отрицательный наклон >, <, = |
|
Диапазон удержания триггера |
30 нс - 10 с |
|
Система измерения |
|
|
Курсорные измерения |
△V / △T / △V и △T / автоматические измерения |
|
Автоматическое измерение |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, частота, период, время нарастания, время спада, задержка A → B, положительная ширина импульса, отрицательная ширина импульса, + Duty, - Duty |
|
Режим XY |
полная пропускная способность |
|
Общие характеристики |
|
|
Интерфейс |
USB (Type C), LAN-порт, Wi-Fi (опционально) |
|
Питание |
5 - 15 В / 1,2 А |
|
Потребляемая мощность |
≤ 10 Вт |
|
Поддержка вторичной разработки |
Windows / Linux / Android / Apple |
|
Рабочая температура |
от 0 до 40 ℃ |
|
Температура хранения |
от -20 до 60 ℃ |
|
Габариты изделия |
190 х 120 х 18 мм |
|
Габариты упаковки |
250 х 160 х 100 мм |
|
Вес нетто |
450 г |
|
Вес брутто |
1,3 кг |
|
Комплектация |
цифровой осциллограф OWON VDS6102A - 1 шт |
|
|
щупы для осциллографа - 4 шт |
|
Количество каналов
|
2 + EXT |
|
Глубина записи
|
500 Мб |
|
Частота дискретизации на канал
|
500 МГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
100 МГц |
|
Синхронизация (запуск)
|
авто |
|
Интерфейс
|
USB |
|
Максимальная частота дискретизации
|
1 ГГц |
