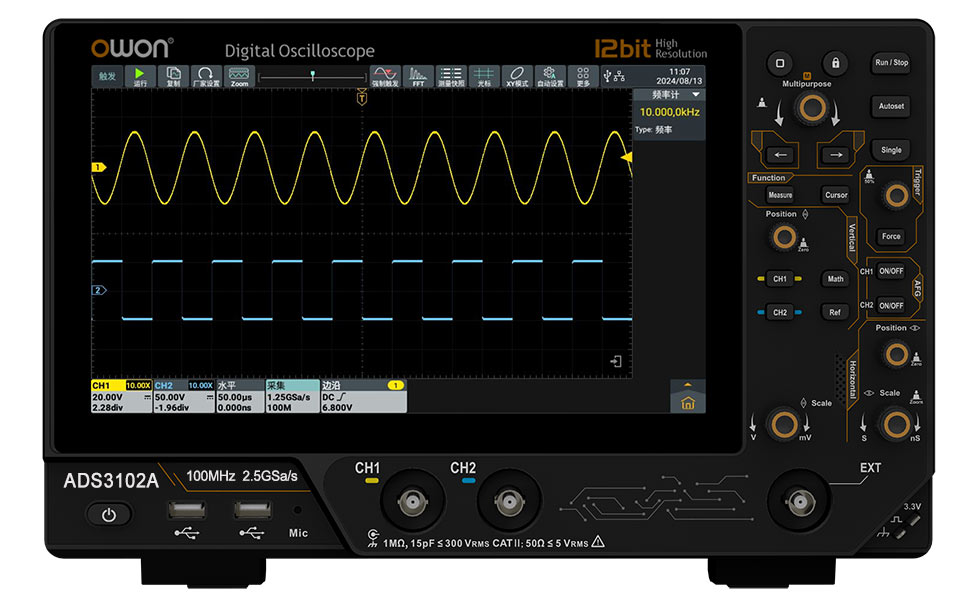

OWON ADS3102A цифровой, 2-х канальный, запоминающий осциллограф бюджетного ценового класса, с высоким разрешением встроенного АЦП в 12 бит, c увеличенным до 100М точек размером максимальной глубины памяти и полосой пропускания в 100 МГц. Прибор поддерживает работу от внешнего аккумулятора (опция).
Встроенный 12-ти битный АЦП осциллографа OWON ADS3102A повышает точность отображения формы входного сигнала в 16 раз, по отношению к приборам со стандартным 8-ми битным АЦП, которым оснащено большинство других моделей данного ценового класса.
Высокая точность оцифровки аналоговых входных сигналов прибором OWON ADS3102A позволяет отобразить даже самые малые импульсные помехи, действующие в короткие промежутки времени.
Осциллограф OWON ADS3102A обладает значительной глубиной памяти, ультра широким динамическим диапазоном, превосходным коэффициентом захвата сигнала и всевозможными функциями запуска.
Основные функциональные и технические особенности цифрового осциллографа OWON XDS3102A
- Количество каналов: 2 аналоговых + EXT (внешний запуск);
- Полоса пропускания: до 100 МГц;
- 12-ти битный АЦП высокого разрешения, более детальное восстановление формы сигнала;
- Максимальная частота дискретизации в реальном времени: 2,5 Гвыб/сек (при работе 1-го канала));
- Скорость захвата сигнала максимальная: до 500 000 осц/сек ;
- Максимальная глубина памяти: 100M точек (при работе 1 го каналов), 50М точек (при работе 2-х каналов) ;
- Встроенные вольтметр и частотомер;
- Функция записи в реальном времени с помощью аппаратного оборудования, функция воспроизведения, функция непрерывной записи, функция анализа;
- Низкий уровень шума, диапазон коэффициента вертикального отклонения: 1 мВ/дел.–10 В/дел ;
- Опционально: активация встроенного генератора сигналов произвольной формы: 2 канала, полоса до 50 МГц, частота дискретизации - до 1600 Мвыб/сек;
- Опционально: построение диаграмм Боде (только приактивации опции всироенного генератора);
- 256 уровней яркости отображения сигнала ;
- 26-ти сантиметровый цветной сенсорный ЖК-дисплей c разрешением 800x600 пикc ;
- Функция автоматической настройки отображения осциллограммы сигнала (Auto) ;
- До 16-ти видов запуска, включая запуск по сигналам с различным протоколом, встроенные функция декодирования сигналов последовательных шин (протоколы RS232, SPI, I2C, CAN включены в стандартную комплектацию!) ;
- Автоматическое измерение 24 различных параметров входного сигнала, присутствует функция статистики измерений ;
- Функция осуществления различных математических операций с сигналами ;
- Порты в стандартной комплектации: USB Device, USB Host, LAN ;
- Поддержка USB-накопителей и PictBridge-совместимых принтеров ;
- Поддержка системы команд дистанционного управления SCPI и LabVIEW;
- Автономная работа от внешнего аккумулятора (опция).
Технические характеристики осциллографов серии OWON ADS3002A
| Модель | ADS3102A | ADS3202A | ADS3352A | ADS3502A | ||
| Полоса пропускания (-3 дБ) | 100 МГц | 200 МГц | 350 МГц | 500 МГц | ||
| Каналы | 2+EXT 2, 5Гвыб/сек Частота дискретизации | |||||
| Частота дискретизации | 2,5 Гвыб/сек (1-но канальный режим) , 1,25 Гвыб/сек (2-х канальный режим) | |||||
|
Режим получения |
Образец, Пик, Высокое разрешение, Среднее значение, Сегментация |
Длительность записи |
100М |
|||
|
Частота обновления волновой формы |
Максимальная производительность 500 000 wfms/s |
Вертикальное разрешение |
12 бит |
|||
|
С корость сканирования (с/дел) |
500 мкВ/дел - 10 В/дел |
Точность времени ретрансляции |
±1 ppm (типичное значение) |
|||
|
Точность усиления постоянного тока |
3% (≤1 мВ), 2% (2 мВ), 1,5% (≥5 мВ) |
|||||
|
Входное сопротивление |
1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ, 50 Ом ± 2% |
|||||
|
Затухание зонда коэффициент |
1μX-1MX, шаг 1-2-5, поддержка пользовательских настроек |
|||||
|
Тип триггера |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN |
|||||
|
Декодирование шины |
RS232 / UART, I2C, SPI, CAN, LIN |
|||||
|
Автоматическое измерение |
Период, Частота, +Ширина, -Ширина, Время нарастания, Время спада, Коэффициент заполнения импульса, +Коэффициент заполнения, -Коэффициент заполнения, Среднеквадратичное отклонение, Vmax, Vmin, Vtop, Среднеквадратичное отклонение, Vbase, Vamp, Предварительное отклонение, Стандартное отклонение, +Количество импульсов, -Количество импульсов, Количество нарастаний, Количество спадов, Площадь, Площадь цикла, Задержка (A↑-B↑), Задержка (A↑-B↓), Задержка (A↓-B↑), Задержка (A↓-B↓), Фаза (A↑-B↑), Фаза (A↑-B↓), Фаза(A↓-B↑), Фаза(A↓-B↓), FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓) |
|||||
|
Математика волновых форм |
+, -, *, /, &&, ||, ^, ！, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, User Defined, цифровой фильтр (фильтр нижних частот, фильтр верхних частот, полосовой фильтр, фильтр подавления полосы) |
|||||
|
Частотомер |
6-ти разрядный частотный счетчик; Максимальная частота: максимальная аналоговая полоса пропускания осциллографа. |
|||||
|
Вольтметр |
Поддержка постоянного тока (DC), переменного тока + среднеквадратичного значения постоянного тока (AC+DCrms), среднеквадратичного значения переменного тока (ACrms); разрешение: 4 разряда (ACV/DCV). |
|||||
|
Спецификация генератора сигналов Arb (опционально) |
||||||
|
Максимальная выходная частота |
50 МГц двухдиапазонный |
Частота дискретизации |
160 МСа/с |
|||
|
Вертикальное разрешение |
14 бит |
Стандартная форма волны |
Синусоида, прямоугольная волна, линейная волна, импульс, шум |
|||
|
Произвольная частота волновой формы |
1 мкГц - 10 МГц |
Произвольная длина волновой формы |
2-16 тыс. баллов |
|||
|
Произвольная форма волны |
Экспоненциальный подъем/спад, синус(x)/x, ступенчатая волна и другие — всего 28 встроенных форм сигналов. |
|||||
|
Амплитуда |
2 мВпик-пик - 10 Впик-пик (высокое сопротивление), 1 мВпик-пик - 5 Впик-пик (50 Ом) |
|||||
|
Модуляция |
AM, FM, PM, FSK, Sweep и Burst |
|||||
|
Диаграмма Боде (требуется функция AFG) |
|
|||||
|
Начальная/конечная частота |
10 Гц ~ 25 МГц |
|||||
|
Амплитуда |
2 мВ ~ 6 В |
|||||
|
Интерфейс связи |
HDMI, USB-устройство x1, USB-хост x3, выход Trig Out (P/F), блок питания Type-C * , LAN |
|||||
|
Отображать |
10,1-дюймовый (1024×600), ЖК-дисплей |
|||||
|
Электропитание собственное |
100–240 В переменного тока, 50/60 Гц, категория II |
|||||
|
Габариты (ШхВхГ) |
325 мм x 209 мм x 111,5 мм |
|||||
|
Вес (без упаковки) |
≈3,2 кг |
|||||
* Без генератора: адаптер должен поддерживать протокол подтверждения связи 12 В/≥3 А.
При использовании генератора: адаптер должен поддерживать протокол подтверждения связи 12 В/≥4 А.
