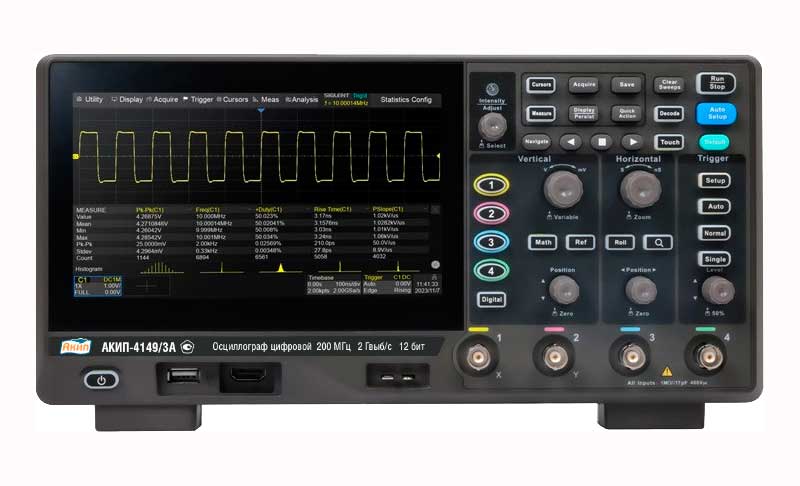

АКИП-4149/2А осциллограф цифровой запоминающий высокого разрешения 4 канала до 100 МГц

АКИП-4149/2А средняя модель прибора в подгруппе четырехканальных устройств, входящих в состав серии бюджетных цифровых запоминающих осциллографов высокого разрешения АКИП-4149/х(А). Прибор внесен в Госреестр СИ РФ за № 96430-25. Срок действия Свидетельства об утверждении типа СИ определен до 12.09.2030. Установленный межповерочный интервал - 1 год.

Цифровой запоминающие осциллограф высокого разрешения АКИП-4149/2А имеет в своей основе 12-разрядный аналого-цифровой преобразователь (АЦП). Максимальная частота дискретизации 2 Гвыб/с и высокие (для своего ценового класса приборов) характеристики по уровню шума. Верхняя граница полосы пропускания 100 МГц, максимальная длина записи 50 Мвыб, 4 аналоговых входных канала + 16 цифровых каналов с возможностью анализа смешанных сигналов (опция).

В архитектуре цифрового осциллографа АКИП-4149/2А применяется специальная технология Siglent SPO с максимальной скоростью захвата сигналов до 120 000 осциллограмм/с (нормальный режим), до 500 000 осциллограмм/с (в последовательном режиме), с отображением на экране 256-уровней градации интенсивности плюс режим отображения цветовой температуры.

В модели цифрового осциллографа АКИП-4149/2А внедрена инновационная цифровая система запуска с высокой чувствительностью и низким джиттером. Система запуска поддерживает несколько мощных режимов, включая запуск по последовательной шине. Инструменты пользователя, такие как: запись истории сигнала, функции поиска и навигации, тест по маске, график Боде, анализ мощности позволяют захватывать, сохранять и анализировать расширенные записи осциллограмм. Впечатляющий набор измерительных и математических возможностей, дополнят опциональные расширения: dcnhjtyyjuj генератора сигналов произвольной формы с частотой 25 МГц, а также декодирование последовательных сигналов.

Емкостный цветной сенсорный экран осциллографа цифрового АКИП-4149/2А с диагональю 7 дюймов поддерживает мультитач-жесты, а удобный дизайн пользовательского интерфейса может значительно повысить эффективность работы. Он также поддерживает управление с помощью мыши и удаленное веб-управление по локальной сети.

Функциональные особенности осциллографа АКИП-4149/2А

• Аппаратное разрешение встроенного АЦП: 12 бит;
• Частота дискретизации, Гвыб/с:  2 (активен 1 канал), 1  (работа 2-х каналов), 0,5 (3 или 4 канала одновременно);

• 4 входных аналоговых канала с минимальным уровнем шума 70 мкВ (скз) при полосе пропускания до 100 МГц
• Siglent SPO технология отображения на дисплее;
• Максимальная скорость захвата сигналов до 120 000 осциллограмм/с (обычный режим) и до 500 000 осциллограмм/с (последовательный режим) ;
• Поддерживает 256-уровневую градацию интенсивности и режимы отображения цветовой температуры
• Глубина записи, Мвыб/кан: 50 (активен 1 канал), 25 (работа 2-х каналов), 10 (3 или 4 канала одновременно); ;;
• Цифровая система синхронизации;
• Интеллектуальный триггер: фронт, наклон, ширина импульса, окно, короткий интервал, интервал, падение, шаблон, видео (поддерживается HDTV), квалифицированный, N-й фронт, задержка, время установки/удержания ;
• Запуск и декодирование последовательной шины, поддержка протоколов I2C, SPI, UART, CAN, LIN ;
• Режим сегментированного сбора данных (последовательный), разделяющий максимальную длину записи на несколько сегментов (до 80 000) в соответствии с условиями запуска, установленными пользователем, с очень небольшим паузой между сегментами для захвата квалифицирующего события
• Функция записи истории сигнала (история), максимальная длина записываемого сигнала составляет 80 000 кадров
• Автоматические измерения более чем 50 параметров, поддержка статистики с гистограммой, отслеживанием, трендом, измерением стробирования и измерениями по математическим, историческим и опорным значениям.
• 4 математические трассировки (БПФ 2 млн точек, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень и т. д.), поддержка редактора формул
• Множество функций анализа данных, таких как поиск, навигация, счетчик, график Боде и анализ мощности
• Высокоскоростная аппаратная функция тестирования по маске с инструментом «Редактор масок» для создания пользовательских масок
• 16 цифровых каналов (функция осциллографа смешанных сигналов - опционально)
• Встроенный генератор сигналов произвольной формы с полосой до 25 МГц (опция) ;
• 7-дюймовый TFT-ЖК-дисплей с разрешением 1024*600; емкостный сенсорный экран с поддержкой мультитач-жестов ;
• Встроенные интерфейсы включают в себя: USB-хосты, USB-устройства (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, триггерный выход (EXT) ;
• Встроенный веб-сервер поддерживает удаленное управление через порт LAN с помощью веб-браузера. Поддерживает команды удаленного управления SCPI. Поддерживает внешнюю мышь и клавиатуру. Поддерживает NTP;
• Вес, кг: 2,6 .

 Бюджетные цифровые запоминающие осциллографы АКИП-4149/х(А).  Технические характеристики.
