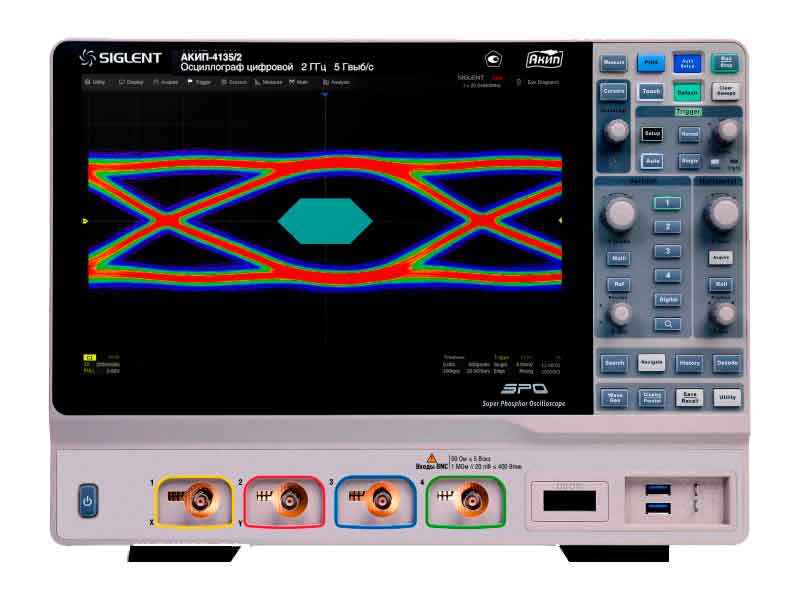

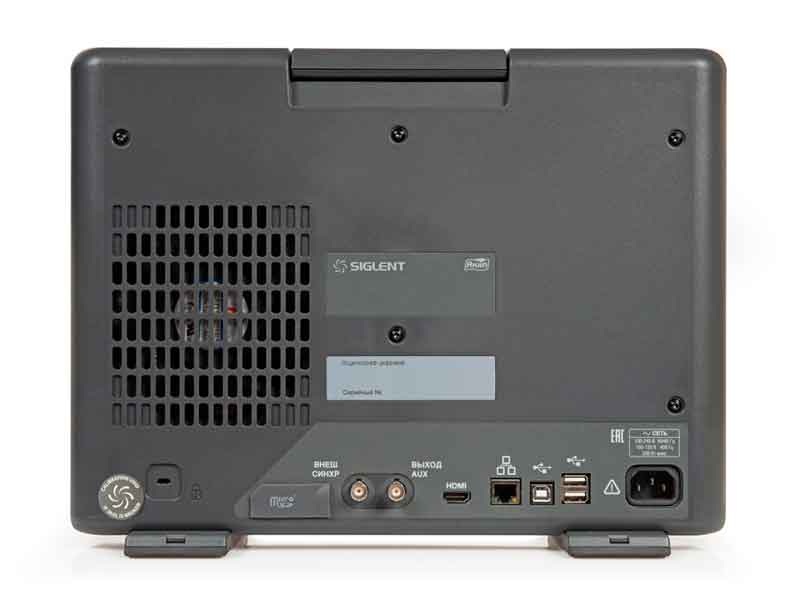

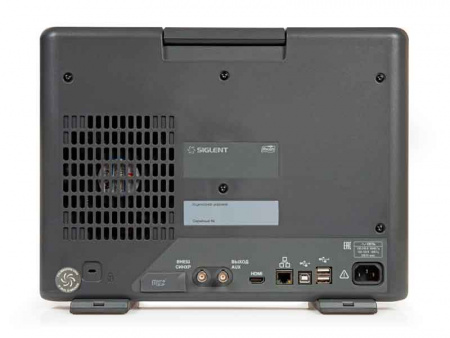

АКИП-4135/2 осциллограф цифровой запоминающий 4 канала до 1 ГГц

Прибор АКИП-4135/2 представляет собой среднюю модель в серии из трех многофункциональных производительных осциллографов с экраном большого размера - АКИП-4135/х.

Цифровой осциллограф АКИП-4135/2 внесен в Госреестр СИ РФ за № 85334-22. Срок действия Свидетельства об утверждении типа СИ определен до 19.04.2027. Установленный межповерочный интервал - 1 год.

Осциллограф цифровой АКИП-4135/2 оптимальным образом сочетает ширину частотной полосы пропускания в 1 ГГц с другими важными характеристиками: максимальная частота дискретизации (при работе 1 канала) - 5 ГГц стандартно (10 ГГц - в режиме ESR). значительную глубину памяти в 500 Мточек (при работе 1 канала) и большую скорость захвата данных - до 170 000 осц/сек стандартно (до 750 000 осц/сек в режиме сегментированной развертки).

 Цифровой осциллограф АКИП-4135/2, благодаря высокой скорости обновления экрана, позволяет визуализировать динамику сигнала практически в реальном времени. Максимальная частота дискретизации 5 ГГц, в совокупности с поддержкой различных методов интерполяции, гарантирует точность восстановления формы сигнала даже на предельных частотах. 8-битный АЦП и возможность переключения входного сопротивления (50 Ом / 1 МОм) обеспечивают гибкость при подключении различных типов пробников и источников.

Конструкция прибора учитывает все современные требования к электронным измерительным приборам, предъявляемыми специалистами в процессах высокоточного анализа быстропротекающих процессов в радиоэлектронных системах, современных шинах передачи данных и СВЧ-устройствах. Ключевой особенностью модели осциллографа АКИП-4135/2 является наличие интеллектуальных функций поиска, что позволяет эффективно работать с огромными массивами информации, не упуская редкие аномалии и сложные зависимости в структуре сигналов.

Работа с архивом данных и сегментирование

Для задач, требующих длительного наблюдения, в осциллографе АКИП-4135/2 реализована продвинутая работа с памятью максимальным объемом до 500 Мб. Режим сегментирования позволяет эффективно использовать этот объем, сохраняя только значимые фрагменты сигнала из разных временных интервалов. Функция HISTORY работает в фоновом режиме, автоматически записывая прошлые состояния сигнала. Это дает инженеру возможность "отмотать" время назад и детально изучить событие, которое привело к сбою, даже если оно не было зафиксировано триггером в момент возникновения.

Аналитическая мощь и поиск событий

Математический пакет цифрового осциллографа АКИП-4135/2 включает в себя не только стандартные операции, но и быстрое преобразование Фурье (БПФ) на массиве до 8 миллионов точек, что превращает устройство в полноценный анализатор спектра. В условиях избытка данных на помощь приходит "поисковая машина" (Search): она автоматически находит события, соответствующие заданным параметрам, существенно сокращая время на рутинную проверку. Прибор поддерживает синхронизацию и декодирование большинства популярных протоколов, обеспечивая комплексную отладку систем со смешанными сигналами.

Опциональные расширения функционала

Пользователям цифрового осциллографа АКИП-4135/2 доступны следующие программные и аппаратные опции, не входящие в стандарный комплект поставки и приобретаемые по отдельному заказу (заказам):

•  аппаратная опция DF2001A: внешний компенсационный модуль для устранения временного сдвига между пробниками, измеряющими напряжение и ток, который рекомендуется использовать совместно с программной опцией измерения мощности для повышения точности измерений.
• аппаратная опция SPL2016: 16-канальный логический пробник, необходимый для работы с функционалом осциллографа смешанных сигналов (аналоговых и цифровых). Для работы с пробником необходимо так же приобретение и установки программной опции SDS6000Pro-16LA.
•  SDS6000Pro-16LA: программная опция для логического анализатора SPL2016.
•  аппаратная опция SAG1021I:  внешний модуль генератора сигналов с полосой пропускания генерируемых сигналов по частота (синус) – 50 МГц. Для работы с осциллографом АКИП-4135/1 необходимо дополнительное приобретение программной опции SDS6000Pro-FG.
• программная опция S6000Pro-FG: для расширения возможностей модуля генератора сигналов SAG1021I по схеме функциональный генератор + генератор сигналов произвольной формы.
• программная опция SDS6000Pro-PA: для измерения мощности и показателей качества электроэнергии (ПКЭ).
• программная опция SDS6000Pro-EJ: для построения глазковых диаграмм и анализ джиттера.
• программная опция SDS6000Pro-I2S: для синхронизации и декодирования сигналов протокола I2S.
• программная опция SDS6000Pro-1553B: для синхронизации и декодирования MIL1553B.
• программная опция SDS6000Pro-FlexRay:  для синхронизации и декодирования FlexRay.
• программная опция  SDS6000Pro-CANFD: для синхронизации и декодирования CANFD.
• программная опция SDS6000Pro-SENT: lkz синхронизации и декодирования SENT.
• программная опция SDS6000Pro-Manch: для декодирования манчестерского кода (MANCHESTER) .
• программная опция SDS6000-4BW20: увеличение полосы пропускания с 1 ГГц до 2 ГГц.
• аппаратная опция SDS6000-RMK: комплект для монтажа осциллографа в стойку 19", высота 7U.
• программная опция SDS6000Pro-ARINC: для синхронизации и декодирования ARINC429.

Ключевые преимущества осциллографа АКИП-4135/2

• Полоса пропускания 1 ГГц: надежная работа с высокочастотными компонентами и быстрыми фронтами сигналов.
• Скорость обновления максимально до 750 000 осциллограмм/сек: мгновенное обнаружение редких глитчей и нестабильностей.
• Дискретизация до 5 ГГц стандартно (10 ГГц: режим ESR) обеспечивает максимальную плотность точек для безупречной детализации.
• Режимы HISTORY и сегментированной памяти: автоматическая фиксация истории изменений сигнала для ретроспективного анализа.
• Интеллектуальная система поиска "Search": мгновенная навигация по большим массивам данных по заданным критериям.
• Глубокая память 500 МБ: захват длительных временных интервалов с сохранением высокой частоты выборки.
• Скорость захвата и качество визуализации

 Цифровой запоминающий осциллограф  АКИП-4135/2.  Технические характеристики.
