OWON XDM1141 цифровой настольный мультиметр

Модель прибора OWON XDM1141 - это высокоточный лабораторный мультиметр в переносном корпусе с цифровыми интерфейсами.

Модель мультиметра OWON XDM1141 является более совершенным прибором по своим характеристикам и измерительным возможностям, по сравнению сс вариантом исполнения OWON XDM1041, который перенял многие функции и возможности от своего предшественника, но теперь оснащен улучшенным корпусом.

Кроме того, в отличие от еще одной модификации с близкими метрологическими характеристиками OWON XDM1241, которая может работать от встроенного аккумулятора, мультиметр OWON XDM1141 представляет собой чисто настольный прибор с питанием от стационарной сети переменного тока.

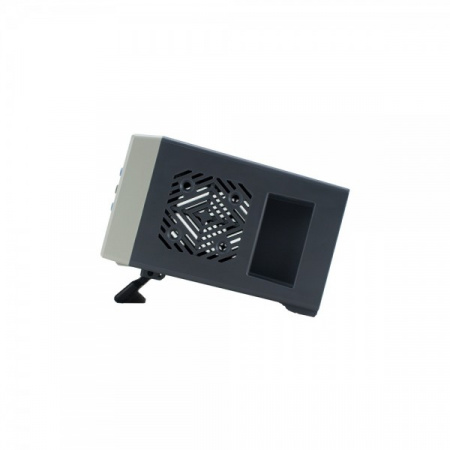

Пластиковый корпус прибора OWON XDM1141 выполнен аккуратно и при размерах 20х8,8х15 см несколько глубже своего предшественника OWON XDM1041. Преимущество этого размера заключается в том, что вольтметр OWON XDM114 более устойчиво стоит на столе.

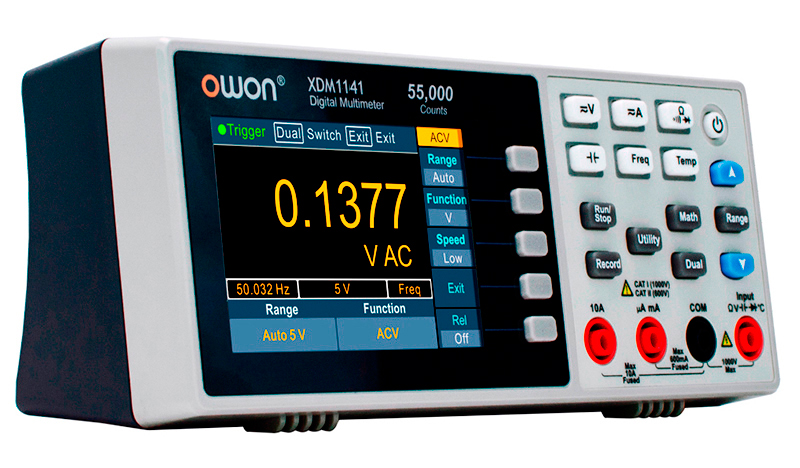

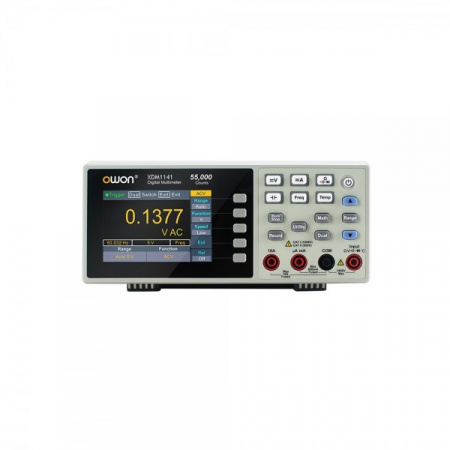

Передняя панель модели OWON XDM1141 и все клавиши идентичны исполнению OWON XDM1041, опции и настройки также остались прежними.

На задней стороне устройства OWON XDM1141 расположен USB-device разъем для подключения к внешнему ПК. Используя специальное программное обеспечение для ОС семейства Windows, которое можно загрузить с сайта предприятия-изготовителя Owon, пользователь может управлять прибором и считывать показания измерительного блока на своем компьютере. Помимо обычных функций измерения, мультиметр лабораторный OWON XDM1141 содержит функцию записи полученных данных, которая позволяет сохранять измеренные значения вручную или автоматически. В автоматическом режиме пользователь может установить интервал времени и количество записываемых показаний (максимально до 1000 значений).

Яркость дисплея мультиметра OWON XDM1141 регулируется в четыре этапа. Скорость измерения может быть установлена ​​на три возможных значения : низкую, среднюю или высокую. При низком уровне эта скорость немного больше одного измерения/сек, а при высоком - равна, примерно, 2,5 измерения/сек. Есть функция автоматического выбора диапазона, но для правильной настройки этой функции возможно потребуется довольно много времени. Иногда, прежде чем будет найден и выбран правильный диапазон и появится измеренное значение, потребуется несколько секунд.

С измерениями емкости также придется запастись терпением, при использовании электролитических конденсаторов большей емкости (100 мкФ и более) время измерения быстро увеличивается до значений более чем 10 секунд на одно измерение.

Кнопка «Утилиты» («Utility») на передней панели прибора OWON XDM1141 обеспечивает доступ к различным настройкам, таким как яркость дисплея, тип датчика температуры, максимальное сопротивление тестера целостности, при котором он должен срабатывать сигнал предупреждения о нарушении, и максимальное прямое напряжение для тестера диодов.

С помощью кнопки «Dual» пользователь может отобразить на экране прибора OWON XDM1141 значение частоты переменного электрического сигнала одновременно с текущим значением измеренного значения напряжения входного сигнала.

Повторное нажатие этой кнопки переключает размещение показаний напряжения и частоты входного переменного сигнала на дисплее. Кнопка «Math» позволяет отображать на дисплее (под измеренным текущим значением параметра) максимальное, минимальное и среднее значение от цикла проведенных ранее замеров.

Также в меню «Утилиты» есть настройки последовательного порта, который относится к USB-соединению.

Звуковой зуммер мультиметра OWON XDM1141 издает довольно громкий сигнал, но его можно отключить в меню. Следует учитывать , что все сделанные предварительные настройки не сохраняются при выключении прибора. Сохраняется только настройка яркости    дисплея. В этом блоке настроек есть возможность установки текущего времени для встроенных часов, которые сохраняются благодаря резервной батареи питания.

С помощью кнопки «Dual» пользователь может отображать частоту переменного входного сигнала в дополнение к значению параметра напряжение переменного тока. Повторное нажатие этой кнопки переключает место размещение этих показателей на экране.

Кнопка «Мath» позволяет отображать на дисплее (под измеренным текущим значением) максимальное, минимальное и среднее значение этой величины, вычисленные за цикл однотипных измерений.

Специальная функция «dB» позволит установить сопротивление нагрузки и выполнить относительное измерение.

Важные замечания по процедурам измерения

Мультиметр лабораторный OWON XDM1141 при автоматическом режиме выбора пределов измерений не показывае значения переменного напряжения по величине ниже чем 50 мВ!  Для получения правильных измеренных значений переменного напряжения ниже порога в 50мВ (ACV) необходимо вручную переключиться на диапазон измерения мВ (ACV), тогда  измеренные значения ниже чем 50 мВ будут отображаться на экране прибора правильно, если текущие измеренный значения будут выше, чем примерно 5 мВ.

При использовании двойной функции (VAC + частота) отображение измеренного значения частоты начинает функционировать только при напряжении  выше чем, примерно 190 мВ. ПРи этих устновках, отображаемое значение измеряемой частоты переменного входного сигнала остается достаточно точным, примерно, до величины 4 кГц, а затем точность медленно уменьшается.

При измерениях частоты входного переменного сигнала для получения стабильного значения требуется подать входное напряжение величиной не ниже чем, примерно,  380мВ скз.  Если измеряемая частота достаточно высока, входная чувствительность мультиметра OWON XDM1141 снижается, но при значении входного напряжения, примерно, в 1В (ACV RMS) все же можно достичь предела измерений частоты в 60 МГ указанного технических параметрах прибора.

Измерение высоких значений частоты входного ЭМ-сигнала  не простая задача при использовании только 2-х разъемов в качестве входов.

Измерения величины силы тока для постоянного или переменного ЭМ-сигнала (токо) с помощью прибора OWON XDM1141 остаются по точности в пределах спецификаций, указанных производителем  (0,15% и 0,5%, соответственно режимам  DCA и ACA).

Высокое заявленное разрешение при измерениях силы  тока (0,01 мкА) порадует любого пользователя OWON XDM1141.

Измерения величины сопротивления постоянному току также точны, обычно в пределах 0,1% ИВ.

Измерения емкости с помощью OWON XDM1141 показывают несколько большие отклонения, близкие к характеристикам производителя (2,5% и 5% для больших значений этой величины).  Известно, что многих моделей мультиметров с этим показателем возникают  определенные трудности (единственное решение в этом случае -  для получения точных результатов использовать специальный прибор - измеритель RLC- параметров).

Мультиметр OWON XDM1141 не может измерять значения емкости ниже, примерно, чем  600…700 пФ, он просто остается на нулевом значении емкости.

При измерениях температуры с помощью OWON XDM1141 пользователь может выбирать тип первичного  датчика между термопарой типа К или датчиком типа термосопротивление PT100.

Программное обеспечение

На веб-сайте предприятия-изготовителя доступна к скачиванию программа дл ОС семейства  Windows  - «DMMEasyControl», с помощью которой можно управлять мультиметром OWON XDM1141 и считывать данные на внешний ПК. Чтобы установить программу, пользователю необходимо сначала загрузить и установить на ПК программное обеспечение «NI-VISAl» от National Instruments - программный пакет, который используется несколькими производителями измерительного оборудования в качестве основы для своего программного обеспечения.

Функционально специальное ПО  «DMMEasyControl» достачно просто для применения и  позволяет управлять всеми функциями мультиметра OWON XDM1141. В нем имеется функция записи данных для сохранения ряда измеренных значений в формате Excel. Серии измерений, хранящиеся в памяти OWON  XDM1141, также можно перенести в лист Excel с помощью функции «Device data expor» самого прибора.  Работу мультиметра OWON XDM1141 можно дополнительно контролировать с помощью команд SCPI. Для этой цели на сайте предприятия-изготовителя можно найти специальное руководство с объяснением всех команд.

Технические характеристики настольного мультиметра OWON XDM1141

Выбор пределов измерений	автоматический
Постоянное напряжение (DC)	50 мВ, точность ±(0,1% + 10), разрешение 0,001 мВ 500 мВ, точность ±(0,05% + 5), разрешение 0,01 мВ 5 В, точность ±(0,05% + 5), разрешение 0,0001 В 50 В, точность ±(0,05% + 5), разрешение 0,001 В 500 В, точность ±(0,1% + 5), разрешение 0,01 В 1000 В, точность ±(0,1% + 5), разрешение 0,1 В
Переменное напряжение (AC)	500 мВ - 750 В, точность ±(0,5% + 30) разрешение 20 Гц～45 Гц, точность ±(1% + 30) разрешение 45 Гц～65 Гц, точность ±(0.5% + 30) разрешение 65 Гц～1 кГц, точность ±(0.7% + 30)
Постоянный ток (DC)	500 мкА, точность ±(0,15% + 20), разрешение 0,01 мкА 5000 мкА, точность ±(0,15% + 10), разрешение 0,1 мкА 50 мА, точность ±(0,15% + 20), разрешение 0,001 мА 500 мА, точность ±(0,15% + 10), разрешение 0,01 мА 5 А, точность ±(0,5% + 10), разрешение 0,0001 А 10 А, точность ±(0,5% + 10), разрешение 0,001 А
Переменный ток (AC)	500 мкА - 500 мА, точность ±(0,5% + 20) 5 А - 10 А, точность ±(1,5% + 20)
Сопротивление	500 Ом, точность ±(0,15% + 10), разрешение 0,01 Ом 5 кОм, точность ±(0,15% + 5), разрешение 0,0001 кОм 50 кОм, точность ±(0,15% + 5), разрешение 0,001 кОм 500 кОм, точность ±(0,15% + 5), разрешение 0,01 кОм 5 МОм, точность ±(0,3% + 5), разрешение 0,0001 МОм 50 МОм, точность ±(1,0% + 10), разрешение 0,001 МОм
Емкость	50 нФ - 500 мкФ, точность ±(2,5% + 5) 5 мФ - 50 мФ, точность ±(5,0% + 5)
Частота	10 Гц - 60 МГц, точность ±(0,2% + 10)
Проверка диодов	3 В, разрешение 0,0001 В
Проверка непрерывности	1000 Ом, разрешение 0,1 Ом
Температура	поддержка термопар категорий K и PT100
Количество отсчетов	55000
Функция True RMS	есть
Интервал записи	15 мс - 9999,999 с
Длина записи	1 К
Скорость измерения	до 65 раз в секунду
Общие характеристики
Дисплей	3,5" TFT LCD дисплей, 480 х 320
Питание	переменное напряжение 220 В
Интерфейс	USB-device
Рабочая температура	0°С - +40°С
Температура хранения	-20°С - +70°С
Влажность	< 80%
Габариты	235 х 88 х 65 мм
Вес	450 г
Комплектация	мультиметр OWON XDM1141 - 1 шт USB-кабель - 1 шт измерительные щупы - 2 шт зажимы-крокодилы - 2 шт кабель питания USB - DC - 1 шт инструкция по эксплуатации - 1 шт

Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
