Технические характеристики Вольтметра универсального GDM-79061
|
Характеристики |
Параметры |
Значения |
|
|
GDM-79060 |
GDM-79061 |
||
|
Постоянное напряжение DCV |
Пределы измерений |
100 мВ / 1 / 10 / 100 / 1000 В |
|
|
Разрешение |
0,1 / 1 мкВ / 10 мкВ / 0,1 / 1 мВ |
||
|
Погрешность измерения* |
± (0,007 %) базов |
± (0,0035 %) базов |
|
|
Входной импеданс |
10 МОм |
||
|
Переменное напряжение (AC+DC, TRUE RMS) ACV |
Пределы измерений |
100 мВ / 1 … 750 В |
|
|
Разрешение |
0,1 / 1 мкВ / 1 / 0,1 / 1 мВ |
||
|
Частотный диапазон |
3 Гц…300 кГц |
||
|
Погрешность измерения |
± (0,04 (79061)/0,07(79060) %изм. + 0,02%диапазона) - 10 Гц…20 кГц, 1…750 В ± (0,10 %изм. + 0,04 %диапазона) – 20 кГц…50 кГц, 1…750 В до (4 %изм. + 0,5 %диап.) в остальном диапазоне частот |
||
|
Входной импеданс |
10 МОм / 100 пФ |
||
|
Постоянный ток DCI |
Пределы измерений |
100 мкА/ 1 /10 / 100 мА/ 1 / 3 А |
100 мкА/ 1 /10 / 100 мА/ 1 / 10 А |
|
Разрешение |
100 пА / 1 /10 / 100 нА / 1 / 10 мкА |
||
|
Погрешность измерения |
± (0,07 % изм. + 0,006 % диапазона) – 0…1 мА ± (0,18 % изм. + 0,02 % диапазона) – 0…10 А |
||
|
Переменный ток (AC+DC, TRUE RMS) ACA |
Пределы измерений |
100 мкА/ 1 мА / 100 мА /1 А/ 3 А |
100 мкА/ 1 /10 / 100 мА/ 1 / 10 А |
|
Разрешение |
100 пА / 1/ 10/ 100 нА/ 1 мкА / 10 мкА |
||
|
Частотный диапазон |
3 Гц…10 кГц |
||
|
Погрешность измерения |
± (0,1 % изм. + 0,04 % диапазона) – 10 Гц…5 кГц, 0…1А ± (0,23 %изм. + 0,04 % диапазона) – 10 Гц…5 кГц, 0…3 А |
||
|
Сопротивление (4-Х ПР/ 2-Х ПР) |
Пределы измерений |
100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм |
|
|
Разрешение |
0,1 / 1 / 10 мОм / 0,1 / 1 / 10 Ом / 0,1 кОм |
||
|
Погрешность измерения |
± (0,0020 %изм. + 0,0005 %диапазона), 1…100 кОм ± (0,015 %изм. + 0,001 %диапазона) в остальных диапазонах |
||
|
Прозвон цепи |
Порог срабатывания |
Плавно регулируется в диапазоне 1 кОм |
|
|
Погрешность измерения |
± (0,003 %изм. + 0,03 %диапазона) |
||
|
Частота |
Диапазон частот |
3 Гц…1 МГц |
|
|
Диапазон входных напряжений |
100 мВ - 750 В |
||
|
Погрешность измерения |
± 0,006 %изм. в диапазоне 40 Гц…1 МГц ± 0,03 - 0,1 %изм. в остальном диапазоне частот |
||
|
Температура |
Предел измерений |
-200…+600°С (терморезисторы/ RTD); -200…+ 1870°С (термопара) |
|
|
Разрешение |
0,001°С |
||
|
Термопары |
поддержка термопар J,K,N,T, E, R, S, B типов (не входят в комплект) |
||
|
Емкость |
Пределы измерений |
1нФ/ 10 нФ/ 100 нФ / 1мкФ / 10мкФ / 100 мкФ |
|
|
Разрешение |
0,001 нФ / 0,01 нФ / 0,1 нФ / 0,001 мкФ / 0,01 мкФ / 0,1 мкФ / |
||
|
Погрешность измерения |
± (2,00 % изм. + 0,40 % диапазона) |
||
|
Испытание P-N перехода |
Тестовое напряжение |
£ 5 В |
|
|
Погрешность измерения |
± (0,003 %изм. + 0,03 %диапазона) |
||
|
Дисплей |
Индикатор |
ЖКИ, графическая цветная матрица (диаг. 11см) |
|
|
Формат |
макс. 6 1/2 разряда |
||
|
Статистика |
Построение гистограмм, линейная шкала, тренды |
||
|
Скорость измерений |
S (медленно)/ 5…100 изм/с (6 ½ разрядов) M (средне)/ 400…2400 изм/с (5 ½ разрядов) F (быстро)/ 4800…10000 изм/с (4 ½ разрядов) (79061) |
||
|
Общие данные |
Напряжение питания |
100 / 120 / 220 / 240 В (± 10 %), 45 - 66 Гц или 360 – 440 Гц |
|
|
Внутренняя память |
10 K (GDM-79060), 100 K (GDM-79061) |
||
|
Интерфейс |
USB, RS-232, LAN, доп. разъем «ввод/вывод» (D I/O) GPIB (опция) |
||
|
Габаритные размеры |
220 ´ 88 ´ 301 мм |
||
|
Входные гнезда |

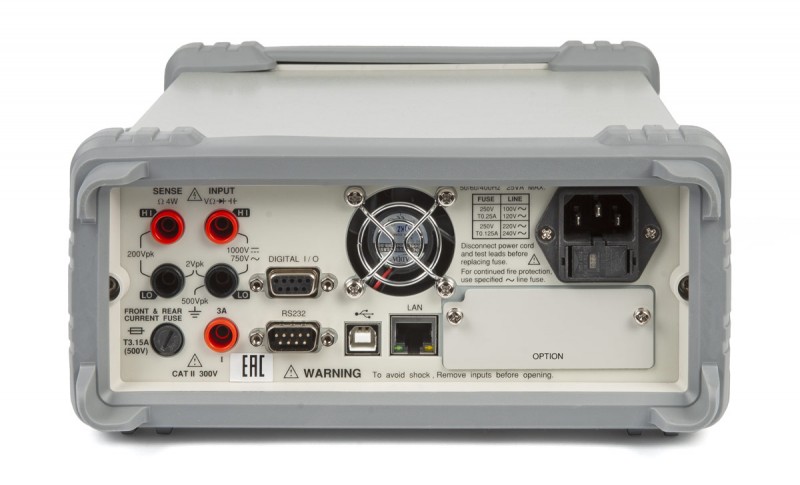

Дублирование изм. входов на задней панели (GDM-79061) |
||
|
Масса |
3,3 кг (79060), 3,53 кг (79061) |
||
Описание Вольтметра универсального GDM-79061
- 6½ разряда разрядов, динамический диапазон 1.200.000
- Макс. Uвх 1000 В (DVC), макс. входной ток 10 А (для GDM-79061)
- Максимальное разрешение 0,1 мкВ/ 100 пА/ 100 мкОм/ 0,001°С
- Измерение с учетом формы сигнала и искажений (True RMS)
- Базовая погрешность: ±0,0035% (для GDM-79061), ±0,007% (для GDM-79060)
- Одновременное измерение различных параметров (U/I, R/I и др.)
- 12 измерительных функций, 10 операторов математики и статистической обработки результатов
- Измерение температуры: -200°С …+ 1870°С (терморезистор, термопара, термистор)
- Высокая скорость измерений и передачи данных: до 10.000 изм./с (GDM-79061), 1 K (GDM-79060), программирование (ст. команды SCPI)
- Измерение переменного сигнала со смещением (AC+DC)
- 2-х и 4-х проводная схема измерения сопротивления
- Внутренняя память: 100 K (GDM-79061), 10 K (GDM-79060)
- Цветной графический дисплей (диаг.11 см) с отображением аналоговой шкалы, гистограмм, трендов
- Автоматический и ручной выбор предела
- Интерфейсы USB, RS-232. LAN GPIB (опция), цифровой I/O
- Дополнительные входные гнезда на задней панели (GDM-79061)
Комплектация Вольтметра универсального GDM-79061
- Вольтметр GDM-79061- 1 шт.
- Изм. провода GTL-117 -1 шт.
- Шнур питания-1 шт.
- Руководство по эксплуатации-1 шт.,
- Кабель USB GTL-247-1 шт.
- ПО DMM Viewer+ WEB Control (1- CD-диск по запросу)
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
