Технические характеристики Вольтметра универсального АКИП-2102/2
|
Технические параметры |
Значения |
||
|
АКИП-2102/1 (6 ½) |
АКИП-2102/2 (5 ½) |
||
|
Постоянное напряжение dcv |
Пределы измерений |
100 мВ / 1 / 10 / 100 / 1000 В |
|
|
|
Макс. разрешение |
0,1 мкВ |
1 мкВ |
|
|
Погрешность измерения |
± (0,0035% Uизм …0,005% Uизм) в зав. от диапазона |
± (0,015% Uизм …0,018% Uизм) в зависимости от диапазона |
|
|
Входной импеданс |
10 МОм (10 ГОм для пределов 100 мВ/ 1 В – на выбор) |
|
|
Переменное напряжение acv (ac+dc, true rms) |
Пределы измерений |
100 мВ / 1 / 10/ 100/ 750 Вскз |
|
|
|
Макс. разрешение |
1 мкВ |
10 мкВ |
|
|
Частотный диапазон |
10 Гц…300 кГц |
20 Гц…100 кГц |
|
|
Погрешность измерения |
±(0,12% Uизм.…4% Uизм) в зав. от частоты и диапазона |
± (0,2% Uизм…3% Uизм) в зав. от частоты и диапазона |
|
|
Входной импеданс |
1 МОм / 100 пФ |
|
|
Постоянный ток dca |
Пределы измерений |
100 мкА/ 1 / 10 / 100 мА/ 1/ 3/ 10 А |
|
|
|
Макс. разрешение |
0,1 нА |
1 нА |
|
|
Погрешность измерения |
±(0,050% Iизм …0,200% Iизм) в зависимости от диапазона |
± (0,050% Iизм …0,25% Iизм) в зависимости от диапазона |
|
Переменный ток aca (ac+dc, true rms) |
Пределы измерений |
100 мкА/ 10 / 100 мА / 1 / 3 / 10 А |
|
|
|
Макс. разрешение |
1 нА |
10 нА |
|
|
Частотный диапазон |
3 Гц…10 кГц (в зав. от диап.) |
20 Гц…10 кГц (в зав. от диап.) |
|
|
Погрешность измерения |
±(0,1% Iизм …0,23% Iизм.) в зав. от частоты и диапазона |
±(0,15% Iизм …2,00% Iизм.) в зав. от частоты и диапазона |
|
Частота (100 мв…750 в) |
Пределы измерений |
3 Гц - 300 кГц |
3 Гц - 300 кГц |
|
|
Диап. изм. периода |
3.33 мкс … 333.33 мс |
3.33 мкс … 333.33 мс |
|
|
Время счета (integral Time) |
10 мс, 100 мс (зав.уст.), 1с |
|
|
|
Макс. разрешение |
10 мкГц |
100 мкГц |
|
|
Чувствительность |
>100 мВ (3 Гц…100 кГц); >0,5В (100…300 кГц) |
|
|
|
Погрешность измерения |
±(0,01% Fизм …0,1% F изм.) в зависимости от диапазона |
±(0,02% Fизм) |
|
Сопротивление r |
Пределы измерений |
100 Ом/ 1/ 10/ 100 кОм/ 1/ 10/ 100 МОм |
|
|
|
Макс. разрешение |
0,1 мОм |
1 мОм |
|
|
Погрешность измерения |
±(0,01% Rизм …0,80% Rизм) в зависимости от диапазона |
±(0,05% Rизм …2,00% Rизм) в зависимости от диапазона |
|
|
Тестовый ток |
500 нА….1 мА (в зав. от диапазона) |
|
|
Прозвон цепи |
Порог срабатывания |
1…1200 Ом (разрешение 100 мОм) |
|
|
|
Тестовый ток |
1 мА |
|
|
Температура |
Диапазон измерений |
в зависимости от типа термодатчика |
|
|
|
Термопары (в комплект не входят) |
Поддержка термосопротивлений (Pt100, DIN/ IEC751), Поддержка термистора (5кОм) |
|
|
Испытание p-n перехода |
Тестовое напряжение |
≤ 5,0 В (разрешение 100 мкВ) |
|
|
|
Тестовый ток |
1 мА |
|
|
Ёмкость |
Пределы измерений |
10/ 100 нФ/ 1/ 10/ 100 мкФ |
|
|
|
Макс. разрешение |
0,01 пФ |
0,1 пФ |
|
|
Погрешность измерения |
±(0,4%.…0,5% Сизм.) |
±(1% C изм. + 0,5% С пред.) |
|
Дисплей |
Тип и формат |
Цветной графический TFT-дисплей. (диаг. 11 см, 64К цветов) |
|
|
|
Разрядность индикации |
6 1/2 разряда (макс «2.200.000») |
5 1/2 разряда |
|
|
Режим отображения |
Индикация числовых значения (считывание), гистограмма, линейная шкала (bar graph), диаграмма трендов (trend chart) |
|
|
Общие данные |
Напряжение питания |
200 …240 В ( 10 %), 50 / 60 Гц (P потребл. 30 ВА) |
|
|
|
Выход |
VM comp (сигнал завершения измерения), ExtTrig (внеш. Синхр.) |
|
|
|
Режим запуска |
Внутренний, ручной, по шине |
|
|
|
Интерфейс |
Стандартно: USB, RS-232/ RS-485 Доп. интерфейс (опц.): «LAN» или «LAN+GPIB» (только зав. установка |
|
|
|
Габаритные размеры 3 |
310 х 265 х 110 мм |
|
|
|
Масса |
3,78 кг |
|
Описание Вольтметра универсального АКИП-2102/2
Серия универсальных лабораторных цифровых вольтметров АКИП-2102/х состоит из двух моделей базовых блоков АКИП-2102/1 - вольтметр с дисплеем 6,5 разрядов или АКИП-2102/2 - вольтметр с дисплеем 5,5 разрядов. Кроме разрядности, варианты исполнения базовых блоков отличаются и метрологическими характеристиками.
Базовый блок АКИП-2102/2 по отдельному заказу может быть выполнена с установкой на заводе изготовителе некоторых аппаратных опций.

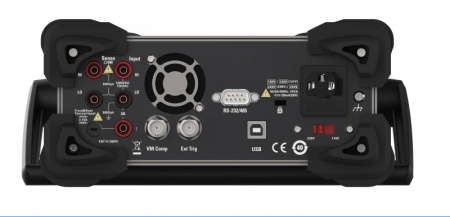

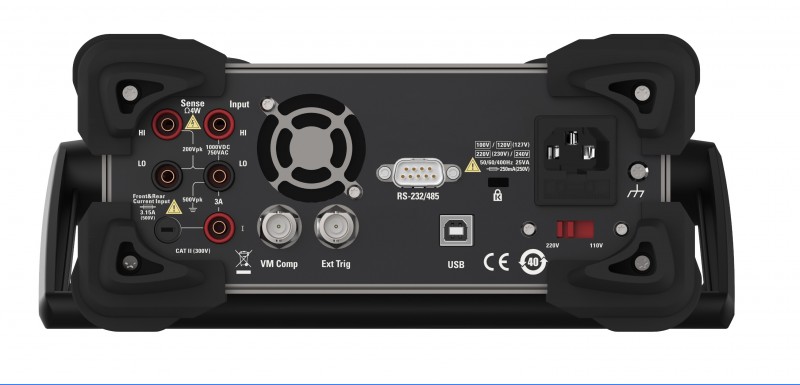

- Вариант исполнения с опцией 01 - входные разъемы на задней панели (модель АКИП-2102/2 + 01);
- Вариант исполнения с опцией 11 - входные разъемы на передней и задней панели прибора (модель АКИП-2102/2 + 11);
- Вариант исполнения с опцией 11 + LAN - разъемы с двух сторон? с добавлением сетевого интерфейса LAN (модель АКИП-2102/2 + 11 + LAN) ;
- Вариант исполнения с опцией 11 + LAN + GPIB - разъемы c двух сторон? с добавлением интерфейсов LAN и GPIB (модель АКИП-2102/2 + 11 +
Ос Особенности серии
- Широкий модельный ряд: 10 модификаций вольтметров
- Разрешение: 6 ½ разрядов (2102/1), 5 ½ разрядов (2102/2), в базовой версии измерительные входы на лицевой панели
- Модификация с гнездами на задней панели (опция 01)
- Варианты с гнездами на передней и задней панели (опция 11)
- Базовая погрешность (DCV): ±0,0035% (2102/1), ±0,015% (2102/2)
- Измерение с учетом формы сигнала и искажений (True RMS)
- Измеряемые параметры (13 функций): пост./ перем. напряжение (DCV/ ACV), пост./ перем. ток (DCA/ ACA), сопротивление, частота/ период, ёмкость (С), температура, прозвонка цепи и тест диодов (p-n)
- Измерение отношений пост. напряжений U1/ U2 в диап.±12 В (реж. DCV)
- Быстродействие: до 30K изм./с
- Одновременное измерение 2х параметров
- Автоматический и ручной выбор пределов измерений
- Внутр. память: 10 К отсчетов с настраиваемой скоростью выборки
- Развернутое меню синхронизации и запуска
- 2-х и 4-х проводная схема измерения сопротивления
- Математические функции (4 вида) и статистическая обработка (мин/макс/среднее; дБ/дБм; допусковый контроль;
- ∆-измерения, гистограммы, построение тренда, СКО/ std dev)
- Отображение результата измерений с помощью аналоговой шкалы (bargraph)
- Измерение температуры (термистор и термосопротивление/ Pt100)
- Программное обеспечение HDM3000 для управления и передачи данных на компьютер
- Цветной графический TFT-дисплей (диаг. 11 см, 64К цветов)
- Интерфейсы (стандартно): USB, RS-232, RS-485
- Доп. интерфейс (опция): LAN или LAN + GPIB (зав. установка)
- Программирование и ДУ: станд. команды SCPI
Комплекатция Вольтметра универсального АКИП-2102/2
- Вольтметр АКИП-2102/2 - 1 шт.
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Вольтметры лабораторные универсальные АКИП-2102/х . Технические характеристики|
Количество каналов
|
1 |
|
Интерфейс
|
RS-232, RS-485, USB |
|
Разрядность дисплея
|
5 ½ |
|
Постоянное напряжение
|
1000 В |
|
Переменное напряжение
|
750 В |
|
Постоянный ток
|
10 А |
|
Переменный ток
|
10 А |
|
Сопротивление
|
100 МОм |
|
Емкость
|
0,1 пФ.. 100 мкФ |
|
Частота
|
3 Гц - 300 кГц |
|
Температура
|
да |
