Технические характеристики Вольтметра универсального АКИП-2103
|
Характеристики |
Параметры |
АКИП-2103 |
|||
|
Постоянное напряжение |
Пределы измерений |
100 мВ/ 1/ 10/ 100/ 1000 В |
|||
|
Разрешение |
0,1/ 1/ 10/ 100 мкВ / 1 мВ |
||||
|
Погрешность измерения (базовая) |
± (0,0030%изм + 0,0004%диапазона) |
± (0,0035% + 0,0005%диапазона) |
± (0,0075%изм + 0,0005%диапазона) |
||
|
Входной импеданс |
не менее 10 МОм на пределах 100В и 1000В не менее 10 ГОм на пределах 100мВ, 1В и10В |
||||
|
Переменное напряжение (TRUE RMS) |
Пределы измерений |
100 мВ/ 1/ 10/ 100/ 750 В |
|||
|
Разрешение |
0,1/ 1/ 10/ 100 мкВ/ 1 мВ |
||||
|
Частотный диапазон |
3 Гц … 300 кГц |
||||
|
Погрешность измерения (базовая) |
± (0,09%изм + 0,03%диапазона) |
± (0,06%изм + 0,04%диапазона) |
± (0,06%изм + 0,04%диапазона) |
||
|
Входной импеданс |
1,1 МОм / 100 пФ |
||||
|
Постоянный ток |
Пределы измерений |
1/ 10/ 100 мкА/ 1 / 10 / 100 мА/ 1/ 3/ 10 А |
100 мкА/ 1/ 10/ 100 мА/ 1/ 3 А |
||
|
Разрешение |
1/ 10/ 100 пА/ 1/ 10 / 100 нА/ 1/ 10/ 100 мкА |
0,1/ 1/ 10/ 100 нА/ 1/ 10/ 10 мкА |
|||
|
Погрешность измерения (базовая) |
± (0,05%изм + 0,005%диапазона) |
||||
|
Переменный ток (TRUE RMS) |
Пределы измерений |
100 мкА/ 1/ 10/ 100 мА / 1/ 3/ 10 А |
100 мкА/ 1/ 10/ 100 мА/ 1/ 3 А |
||
|
Разрешение |
0,1/ 1/ 10/ 100 нА/ 1/ 10 мкА |
0,1/ 1/ 10/ 100 нА/ 1/ 10/ 10 мкА |
|||
|
Частотный диапазон |
3 Гц…10 кГц |
||||
|
Погрешность измерения (базов.) |
± (0,01%изм + 0,04%диапазона) |
||||
|
Сопротивление |
Пределы измерений |
100 Ом/ 1/ 10/ 100 кОм/ 1/ 10/ 100/ 1000 МОм |
100 Ом/ 1/ 10/ 100 кОм/ 1/ 10/ 100 МОм |
||
|
Разрешение |
100 мкОм/ 1/ 10/ 100 мОм/ 1/10/ 100 Ом/ 1 кОм* *1 кОм на пределе 1000 МОм для АКИП-2103/3 |
||||
|
Погрешность измерения (базов.) |
± (0,01%изм + 0,001%диап) |
± (0,014%изм + 0,001%диап) |
|||
|
Частота (период) |
Диапазон измерений |
3 Гц…300 МГц (100 мВ…750 В) |
|||
|
Диапазон изм. периодов |
3,3 мкс … 333 мс |
||||
|
Погрешность измерения (базов.) |
± 0,004% |
||||
|
Прозвон цепи |
Порог срабатывания |
1…1000 Ом (разрешение 10 мОм) |
|||
|
Тестовый ток |
1 мА |
||||
|
Температура |
Диапазон измерений - |
-250…+1760°С (в зависимости от типа термопары или датчика температуры) |
|||
|
Погрешность измерения |
Платиновое термосопротивление – ± (0,05°С + погрешность датчика) Термистор – ± (0,1°С + погрешность датчика) Термопары K/J/T/E/N - ± (0,3°С + погрешность термопары) Термопара R - ± (0,5°С + погрешность термопары) |
||||
|
Типы датчиков |
Датчики и термопары в комплект поставки не входят. Платиновое термосопротивление: PT100, D100, F100, PT385, PT3916 Термистор: 2252 Ом, 5 кОм, 10 кОм Термопары: K/J/T/E/N/R (только для АКИП-2103) |
||||
|
Испытание p-n перехода |
Тестовое напряжение |
0…2 В (разрешение 10 мкВ) |
0…5 В (разрешение10 мкВ) |
||
|
Тестовый ток |
1 мА |
||||
|
Ёмкость |
Пределы измерений |
1/ 10/ 100 нФ/ 1/ 10/ 100 мкФ |
|||
|
Разрешение |
0,1/ 1/ 10/ 100 пФ/ 1 /10 нФ |
||||
|
Погрешность измерения (базов.) |
± (0,4%изм + 0,1%диап) |
||||
|
Тестовый ток |
до 1 мА в зависимости от диапазона |
||||
|
Дисплей |
Тип и формат |
Цветной графический TFT-дисплей. (диагональ 11 см) |
|||
|
Выбор разрядности индикации |
3 ½ (slow/медленно, fast/быстро); 4 ½ (slow/медленно, fast/быстро) 5 ½ (slow/медленно, fast/быстро); 6 ½ (slow/медленно, fast/быстро) |
||||
|
Общие данные |
Напряжение питания |
100 …240 В (± 10 %), 50/ 60/ 400 Гц (± 10 %) Максимальная потребляемая мощность 25 ВА (5 Вт среднее) |
|||
|
Интерфейс |
USB HOST на передней панели – все модели USBTMC, LAN - АКИП-2103, АКИП-2103/1 Опция GPIB – АКИП-2103, АКИП-2103/1 |
||||
|
Габаритные размеры |
281 мм×215 мм×89 мм |
||||
|
Масса |
2,23 кг |
||||
Описание Вольтметра универсального АКИП-2103
- Разрядность индикатора: 6 ½ разрядов
- Базовая погрешность (DCV):
- ±0,0030% - АКИИП-2103
- ±0,0035% - АКИП-2103/1
- ±0,0075% - АКИП-2103/2
- Скорость измерений (во внутренний буфер):
- 100.000 изм/сек - АКИП-2103
- 10.000 изм/сек - АКИП-2103/1
- 300 изм/сек - АКИП-2103/2
- Измерение: с учетом формы сигнала и искажений (True RMS)
- Память регистратора данных (во внутренний буфер):
- 7,5М изм (2,5М изм с меткой времени) - АКИП-2103
- 1,5М изм (500.000 изм с меткой времени) - АКИП-2103/1
- 1.000 изм с меткой времени - АКИП-2103/2
- Регистратор данных на внешний USB диск (интерфейс на передней панели, поддержка FAT 32), интервал от 1 мс, максимальный размер файла 360М измерений - АКИП-2103, АКИП-2103/1
- Режим оцифровщика (дигитайзер) с частотой дискретизации от 0,6 Гц до 100 кГц – АКИП-2103
- Измерение температуры (термосопротивление/RTD и термистор)
- Прямое измерение с помощью термопары (встроенная компенсация холодного спая для повышения точности) – АКИП-2103
- Автоматический и ручной выбор пределов измерений
- Развернутое меню синхронизации и запуска
- 2-х и 4-х проводная схема измерения сопротивления
- Математические функции и статистическая обработка (мин/макс/среднее; дБ/дБм; допусковый контроль; Δ-измерения)
- Статистика (гистограммы, построение тренда) – АКИП-2103
- Одновременное измерение 2-х параметров – АКИП-2103
- Интерфейсы: LAN, USB (USBTMC), опция – GPIB – АКИП-2103, АКИП-2103/1
- Опция: встраиваемый 10/ 20-канальный сканер (кроме режима измерения силы тока) – АКИП-2103, АКИП-2103/1

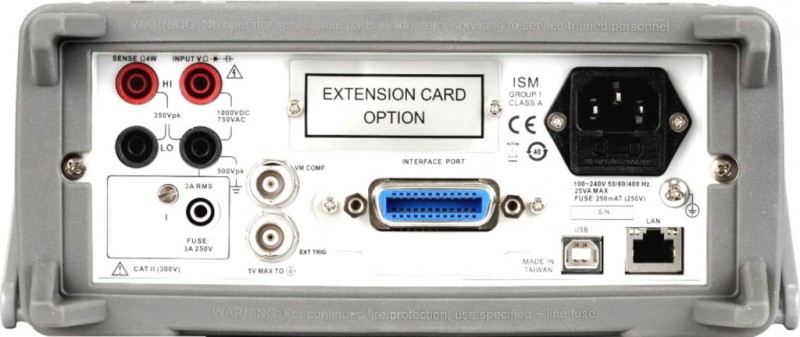

- Дополнительные входные гнезда на задней панели – АКИП-2103, АКИП-2103/1
- Цветной графический TFT-дисплей (диагональ 11 см)
Комплектация Вольтметра универсального АКИП-2103
- Вольтметр АКИП-2103- 1 шт.
- Измерительные провод-2 шт
- Шнур питания-1 шт.
- Кабель USB- 1 шт.
- Руководство по эксплуатации на CD-1 шт.
- Предохранитель-1 шт.
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
|
Количество каналов
|
1 |
|
Интерфейс
|
GPIB как опция, LAN, USB |
|
Разрядность дисплея
|
6 ½ |
|
Постоянное напряжение
|
1000 В |
|
Переменное напряжение
|
750 В |
|
Постоянный ток
|
10 А |
|
Переменный ток
|
10 А |
|
Сопротивление
|
1 Гом |
|
Емкость
|
0,1 пФ.. 100 мкФ |
|
Частота
|
3 Гц - 300 кГц |
|
Температура
|
-250 °С..+1760 °С |
