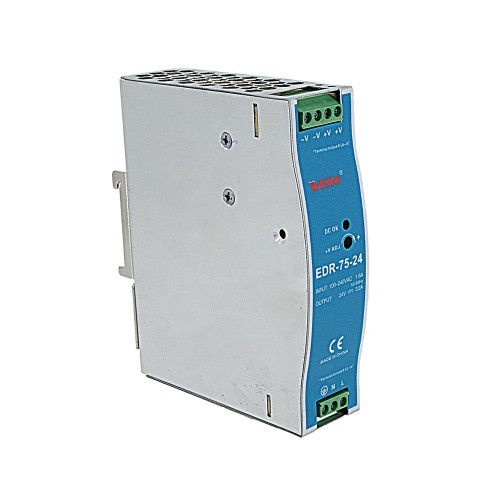

Серия EDR-75 представляет собой компактный импульсный источник питания для монтажа на DIN-рейке.
-
Обладая эффективностью до 88%, эта серия может охлаждаться только при помощи свободной конвекции воздуха до 60°C, что значительно увеличивает надежность и срок службы источника питания.
-
Другие стандартные функции включают низкое энергопотребление без нагрузки для экономии энергии, защиту от короткого замыкания, перегрузки и перенапряжения, от перегрева, а также контакт реле DC OK со светодиодным индикатором для контроля состояния блока питания.
-
Входное напряжение полного диапазона 85–264 В переменного тока
-
Продукт прошел 100% испытание на старение при полной нагрузке.
-
Применяется в промышленных системах автоматизированного управления
Технические характеристики
|
Модель |
EDR-75-12 |
EDR-75-24 |
EDR-75-48 |
|
Напряжение постоянного тока |
12V |
24V |
48V |
|
Номинальный ток |
6.3A |
3.2A |
1.6A |
|
Диапазон постоянного тока |
0-6.3A |
0-3.2A |
0-1.6A |
|
Шум и пульсации (Прим.:3) |
80mVp-p |
120mVp-p |
150mVp-p |
|
Нестабильность сети |
±0.5% |
±0.5% |
±0.5% |
|
Нестабильность нагрузки |
±1% |
±1% |
±1% |
|
Номинальная мощность |
75.6W |
76.8W |
76.8W |
|
КПД |
86% |
88% |
89% |
|
Диапазон регулировки выходного напряжения |
10.8~13.2V |
21.6~26.4V% |
43.2~52.8V% |
|
Диапазон переменного напряжения на входе |
85~264VAC 47~63Hz;120~370VDC |
||
|
Переменный ток на входе |
1.8A/115V 0.9A/230V |
||
|
Защита от перегрузки |
105%~150% Type: pulsing hiccup shutdown Reset: tuto recovery |
||
|
Защита от перенапряжения |
13.8~16.2V |
27.6~26.4V |
43.2~52.8V |
|
Время установки, время нарастания, время удержания |
1200ms, 60ms, 60ms/230V |
||
|
Выдерживаемое напряжение |
Input and output internal: Input and encolsur: 1.5KvAC, Output and enclosure: 0.5KvAC |
||
|
Сопротивление изоляции |
Input and output internal: Input and enclosure, Output and enclosure:500VDC/100MΩ |
||
|
Рабочая температура и влажность |
-10°c~+50°c(Refer to output derating curve), 20%~90%RH |
||
|
Габаритные размеры |
32×125.2×102mm |
||
|
Вес |
0.51Kgs |
||
|
Стандарты безопасности |
CE |
||

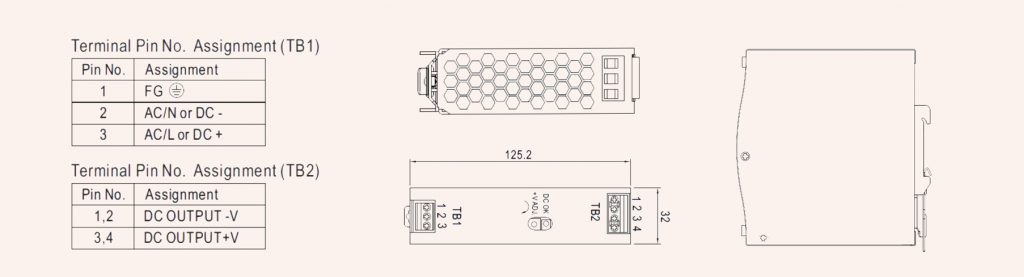

Размеры
|
Напряжение на входе
|
88 ~ 264VAC 120 ~ 370VDC |
|
Напряжение на выходе
|
24VDC |
|
Мощность
|
75 |
|
Номинальный ток
|
3.20 |
|
Монтаж
|
DIN-рейка |
|
Стабилизация
|
напряжение |
|
Материал корпуса
|
Металл |
|
Степень защиты
|
IP20 |
|
Охлаждение
|
Естественная вентиляция |
|
Размеры
|
32х102х125 |
|
Количество каналов
|
1 |
|
Тип
|
AC-DC преобразователь |
